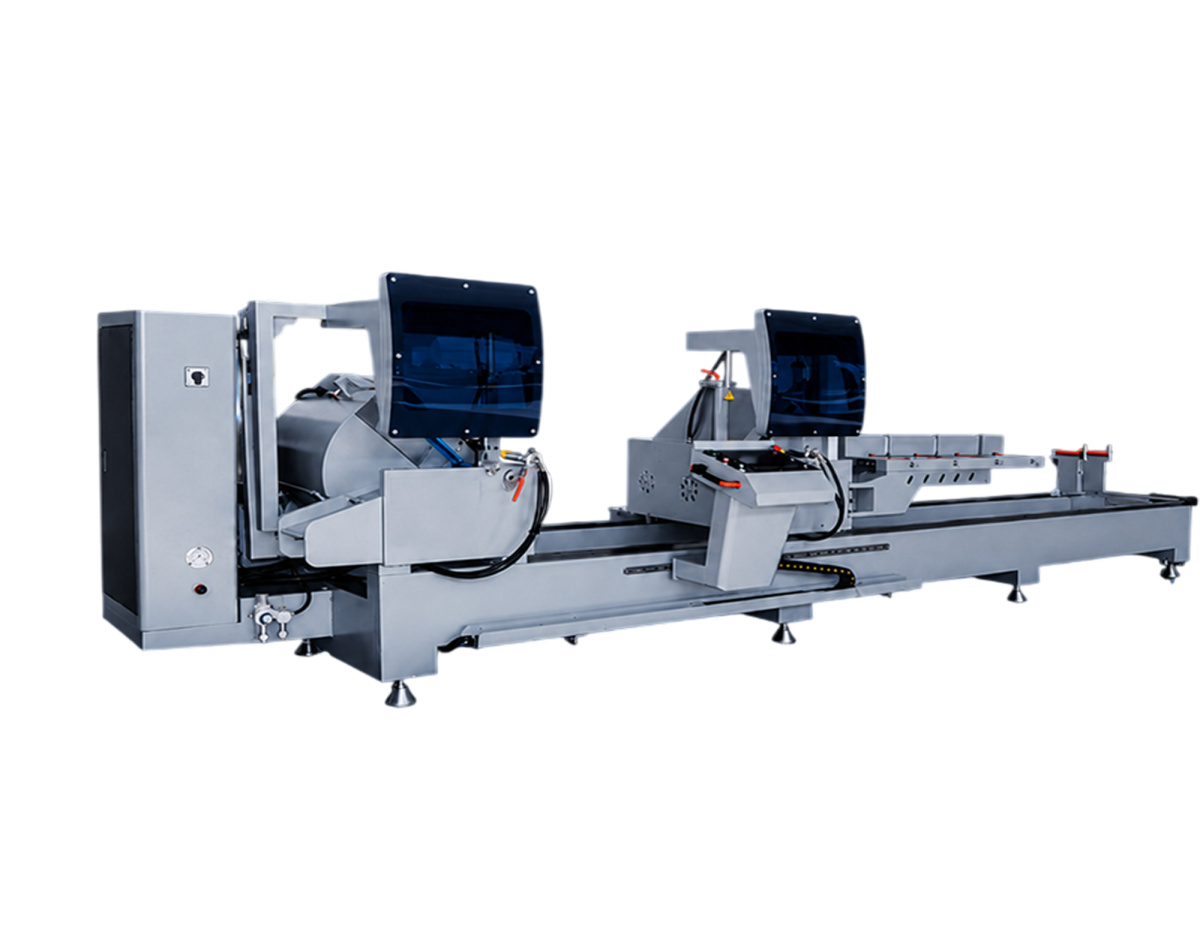

Автоматическая двухголовая пила с ЧПУ DELTAMACHINERY Alumax DM 500х4500 (с внутренним и внешним наклоном голов)
Артикул: 02-8488
Частота вращения: 2840 об/мин
НАЗНАЧЕНИЕ
Оборудование имеет широкий диапазон обработки и предназначено для раскроя алюминиевых и фасадных профилей. Благодаря высокой производительности станок предназначен для серийного и крупносерийного производства. Предусмотрен полный комплекс защитных устройств.
Система ЧПУ и сенсорная программируемая система PLC обеспечивают автоматический раскрой профилей различных типов в заданный размер. Станина выполнена по современной стальной конструктивной схеме и прошла стабилизирующую обработку, благодаря чему обладает высокой жёсткостью и устойчивостью к деформации.
Высококачественные специальные алмазные пильные диски обеспечивают точный рез. Высокая точность шпинделя обеспечивает стабильное вращение пильного диска и повышает качество поверхности реза. Подача пильного диска осуществляется пневмогидравлическим демпфирующим цилиндром, что обеспечивает равномерную скорость подачи и плавность перемещения.
Механизм подачи оснащён импортными плоскими направляющими и линейными подшипниками, обеспечивающими высокую точность перемещения и позиционирования. Пильные головки поворачиваются автоматически; двустороннее позиционирование и зажим обеспечивают точность и стабильность. Закрытая зона пиления эффективно предотвращает разлёт стружки. Обе пильные головки могут устанавливаться на углы 45°, 90° и 135°.
ОСНОВНЫЕ УЗЛЫ И КОМПЛЕКТУЮЩИЕ
| Наименование | Марка | Описание |
| Система управления | Honghai | Система ЧПУ |
| Двигатель | — | Шпиндельный двигатель, 2,2 кВт |
| Точность реза | — | ±0,07 мм |
| Приводной двигатель | Honghai | Серводвигатель |
| Направляющие | — | Высокоточные квадратные линейные направляющие |
| Пильный диск | — | Алмазный |
| Электромагнитный клапан | AirTAC (Airtac) | Пневматический электромагнитный клапан |
