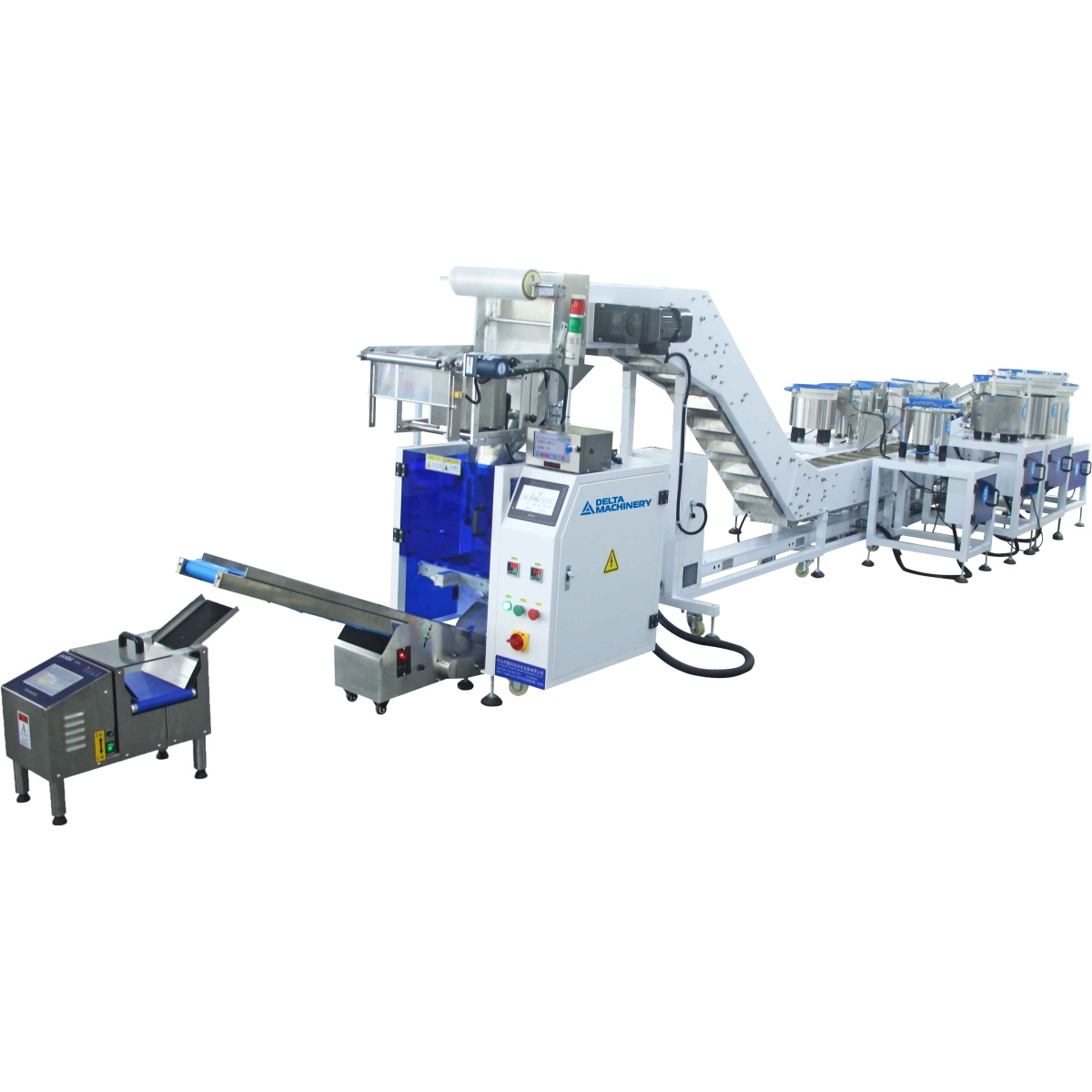

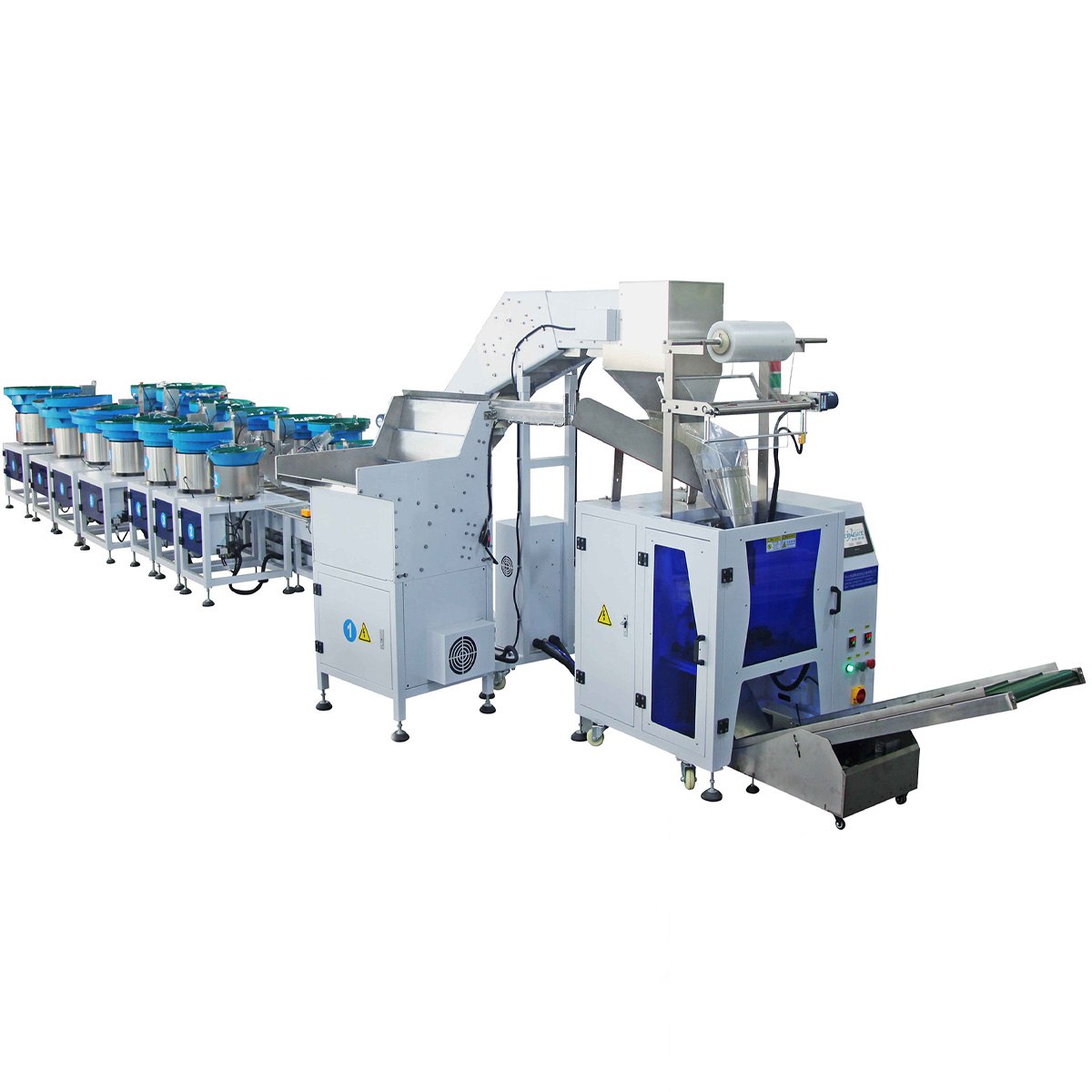

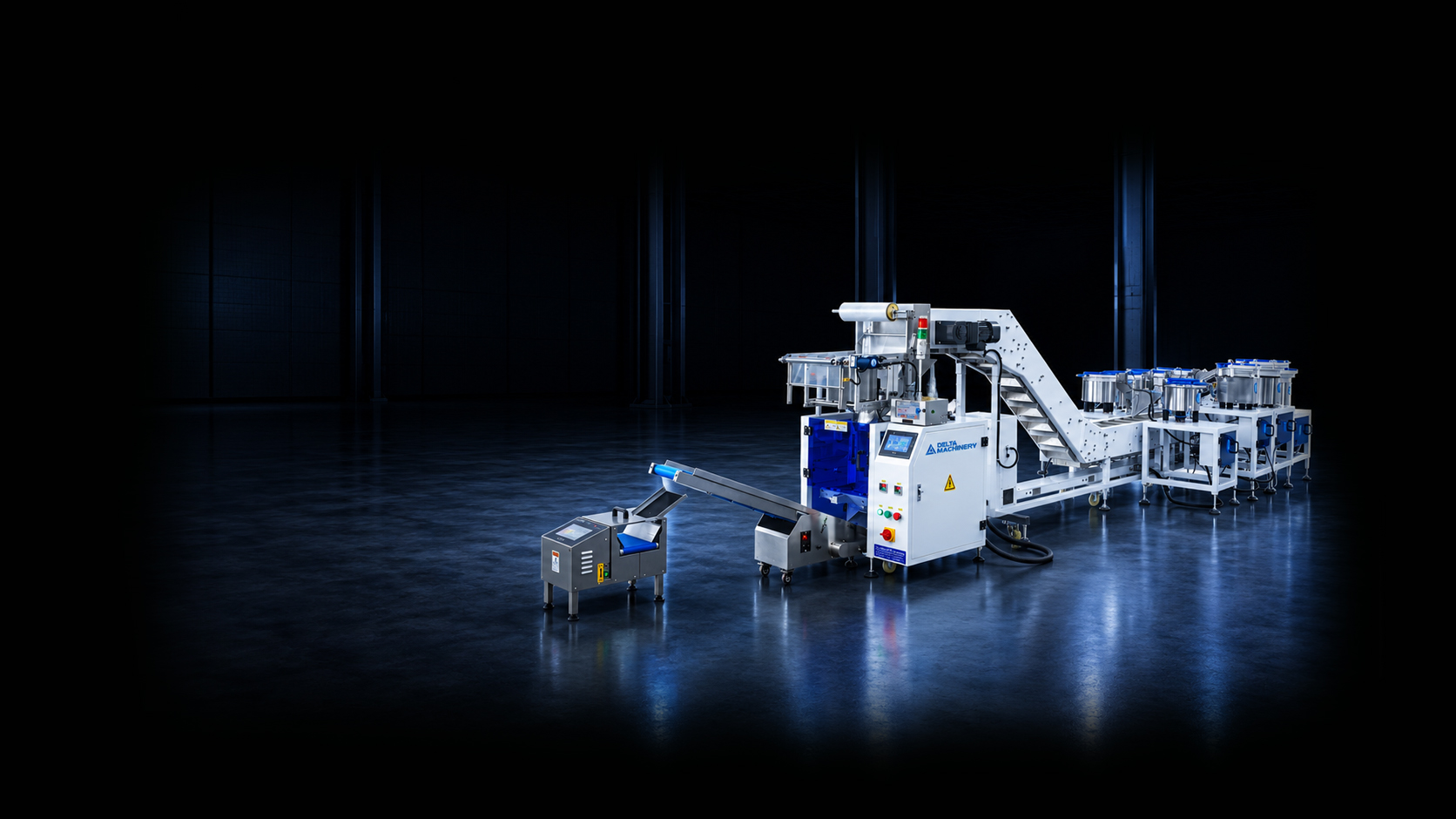

Автоматическая линия для упаковки фурнитуры DELTAMACHINERY
Артикул: 63249
Ширина пленки: 340 мм
Макс. размер упаковки: 160х300 мм
Количество бункеров: от 6 шт
Назначение
Станок используется для сортировки и упаковки фурнитуры среднего и мелкого размера. Позволяет быстро и точно упаковывать различные виды фурнитуры в пакеты. Полностью исключает ручной труд, экономит стоимость рабочей силы и уменьшает влияние человеческого фактора до 100%.
Применение
Может применяться на любом производстве, где необходима упаковка фурнитуры с высокой скоростью и точностью, в том числе на мебельных предприятиях всех видов и производственных мощностей.

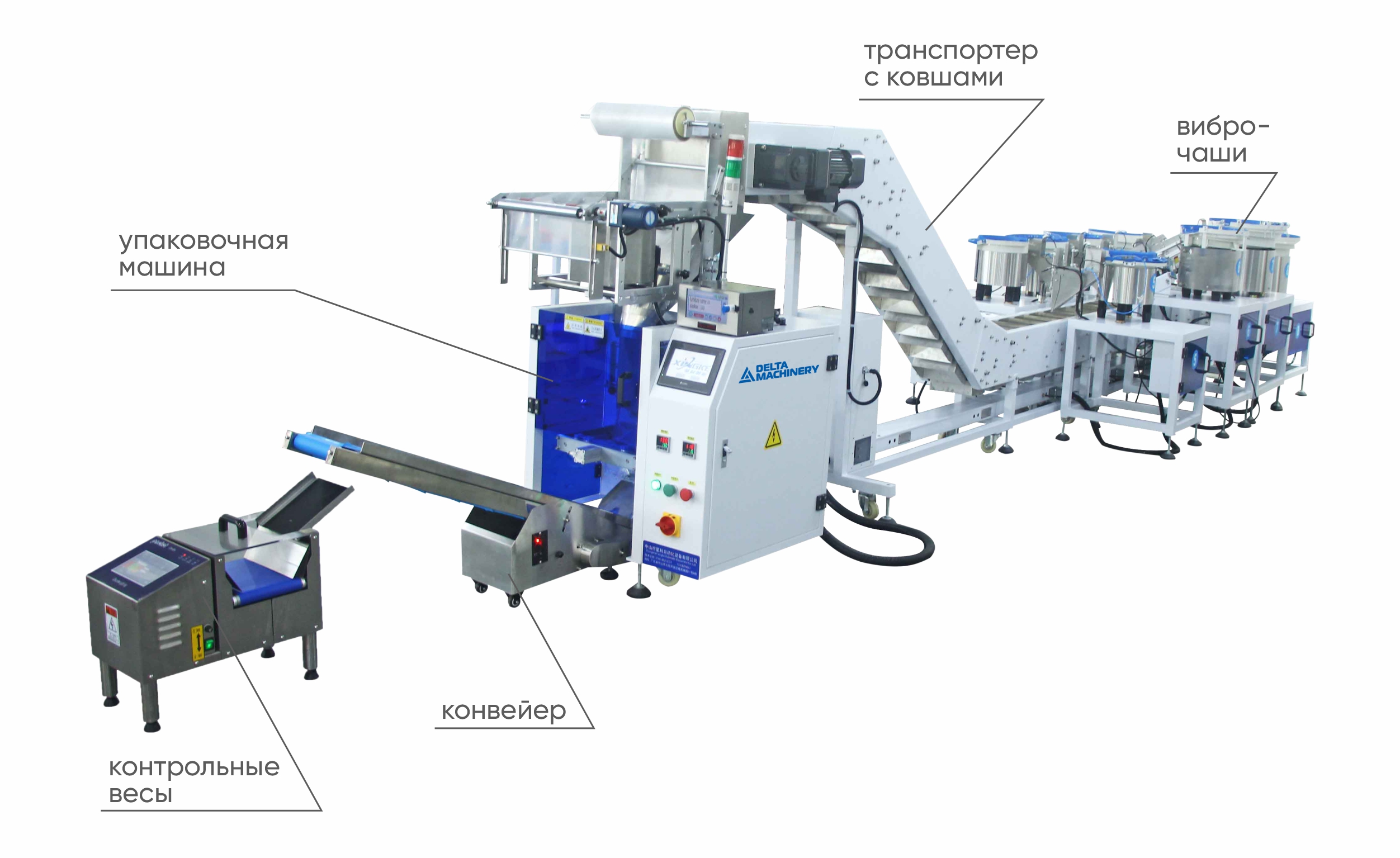

Конструктивные особенности

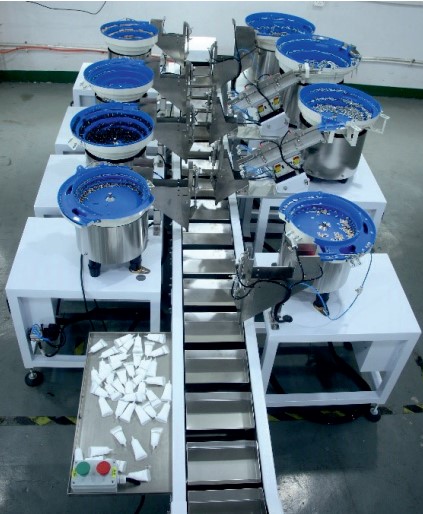

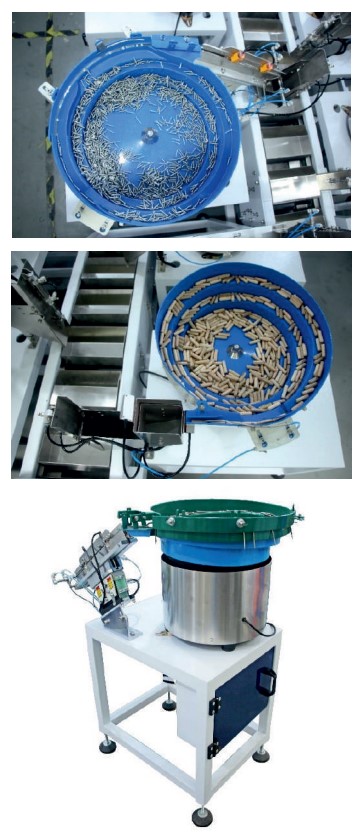

ВИБРО-ЧАШИ
· Выполнены из стали
· Разные виды чаш для разных видов фурнитуры. В зависимости от фурнитуры применяются различные методы подсчета: по шляпкам, длине, массе и пр.
· Точный и быстрый подсчет необходимого количества.
· Количество вибро-чаш подбирается индивидуально, под конкретное техническое задание клиента.
Предназначены для автоматического подсчета и бесперебойной подачи фурнитуры в конвейер ковшами. Частота вибрации бункеров регулируется контроллером. Материал: нержавеющая сталь.
Фурнитура имеет разную форму и характеристики, поэтому каждый бункер разработан специально под каждый тип. По желанию бункер может быть подобран для разных типов фурнитуры при условии их совместимости. Каждый вибро-чаша оснащена датчиком для максимально точного подсчета фурнитуры независимо от ее типа, формы, размера и материала. Уровень погрешности составляет менее 1% (при условии, что вся фурнитура в вибро-чаше качественная и не повреждена)

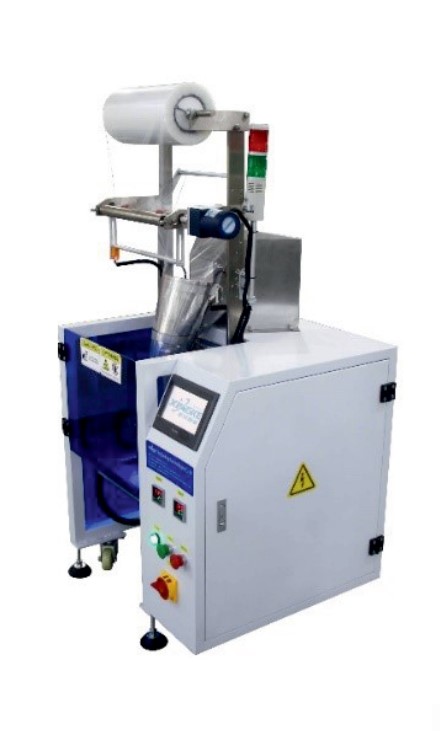

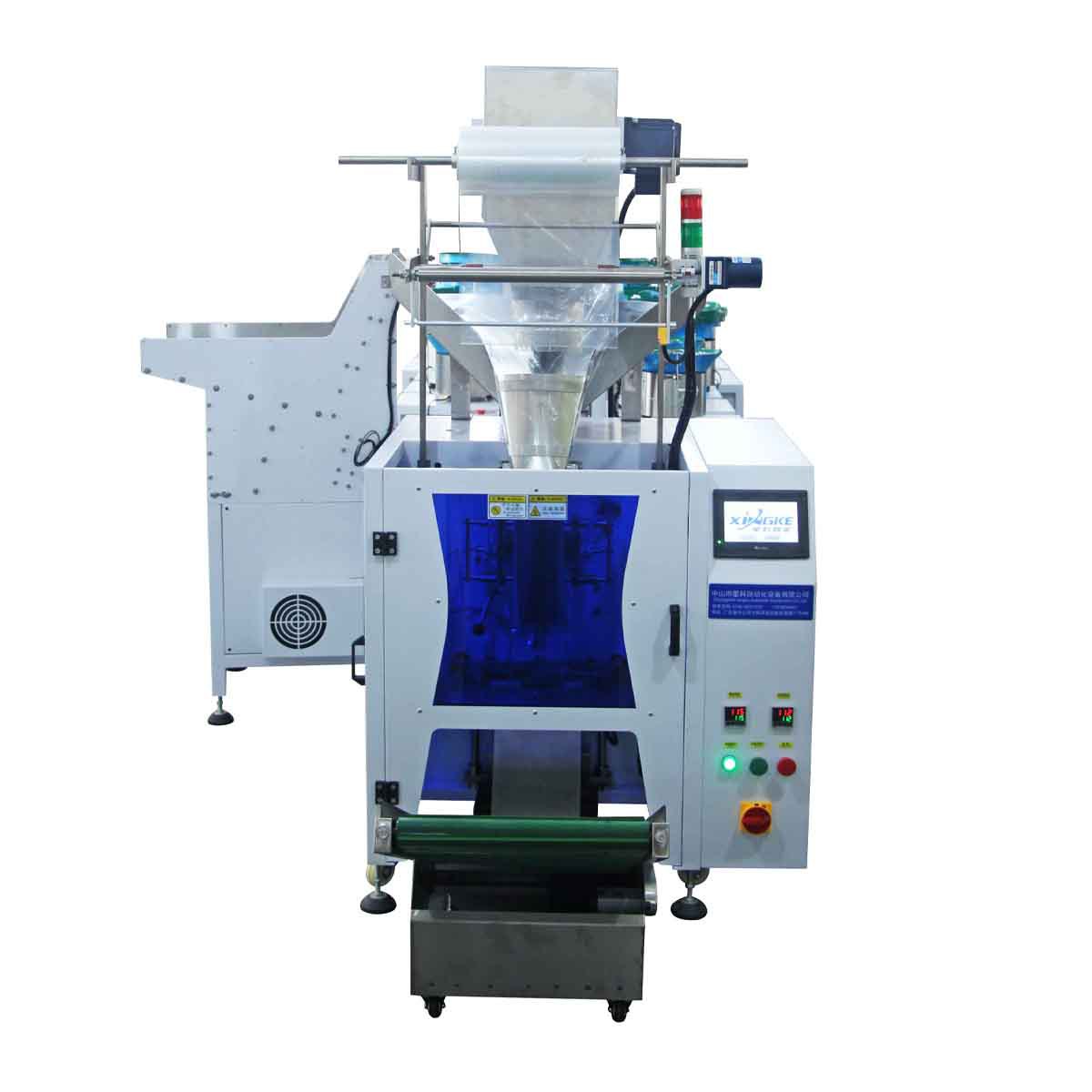

УПАКОВОЧНАЯ МАШИНА
· Позволяет автоматически запаивать пакеты с фурнитурой.
· Управляется с удобного PLC контроллера
· Опционально возможно подключить управление с промышленного компьютера на базе Windows
· Возможность упаковки фурнитуры двумя способами.
1. В индивидуальный пакет для ускорения процесса сборки изделия
2. В общий пакет для экономии упаковочного материала
Упаковочная машина предназначена для спайки пакетов ранее подсчитанной фурнитуры.
Размер пакета регулируется в соответствии с различными потребностями заказчика (количества и длины фурнитуры и может перенастраиваться)
ТРАНСПОРТЕР С КОВШАМИ
· Высокая производительность.
· Надежный не требующий настройки механизм.
Транспортер с ковшами установленными на цепь работает следующим образом:
Отсчитанная фурнитура поступает из вибро-чаш в ковши и далее транспортируется в упаковочную машину. Длина конвейера выбирается в соответствии с количеством вибро-чаш. Ковши изготовлены из нержавеющей стали.
СИСТЕМА УПРАВЛЕНИЯ
Построена на базе PLC-контроллера
Надежная и простая в управлении система, позволяет использовать все базовые функции Упаковочной линии.

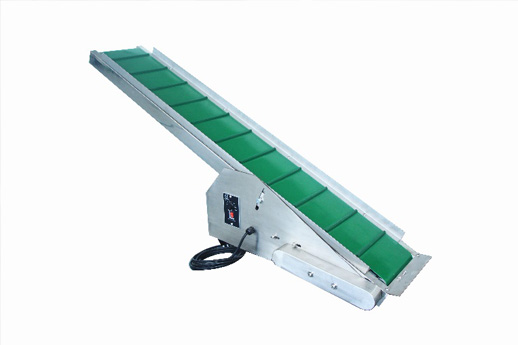

РАЗГРУЗОЧНЫЙ КОНВЕЙЕР ДЛЯ МЕШКОВ
· Изготовлен из высококачественного износостойкого ПВХ.
· Перемещает пакеты с упаковкой на весы для дальнейшей проверки веса.
· Регулируемый угол подъема.

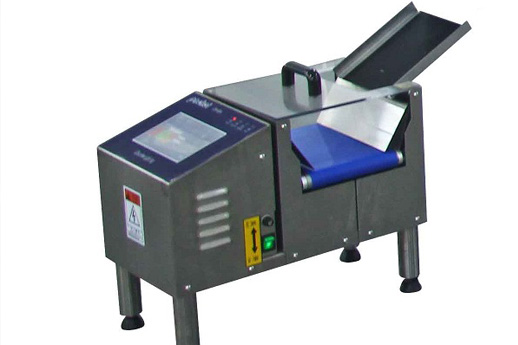

КОНТРОЛЬНЫЕ ВЕСЫ (ОПЦИЯ)
Возможность работы как независимо, так и в составе автоматической линии по упаковке фурнитуры, в качестве повторной инспекции веса, чтобы убедиться, что количество фурнитуры не превышает установленного значения.
Если вес не совпадает с заданными настройками, то пакет автоматически выводиться ленточным транспортером в сторону, для проверки комплектности.

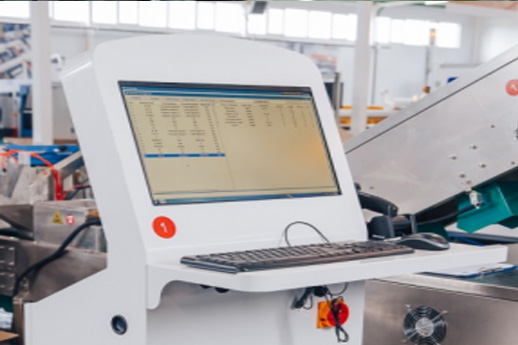

СИСТЕМА УПРАВЛЕНИЯ – Стойка с компьютером на базе WINDOWS (ОПЦИЯ)
· После выбора комплекта фурнитуры система автоматически перенастраивает станок без необходимости ручной настройки.
· Удобство. Возможность составления программ любой сложности и в любом количестве, с помощью файлов.
· Высокая мобильность и быстрота перенастройки между различными наборами фурнитуры

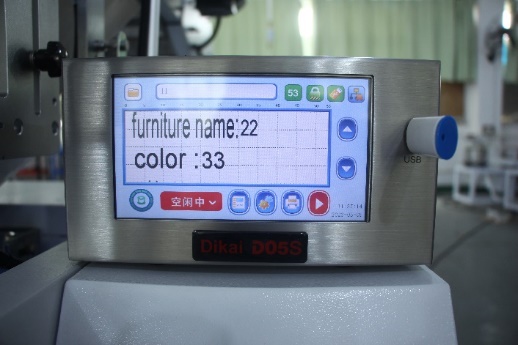

ТЕРМО-ПРИНТЕР (ОПЦИЯ)
Позволяет печатать различные данные на упаковке: реальное время, дату, переменная информация, графика, изображение, текст, штрих и QR-коды.
