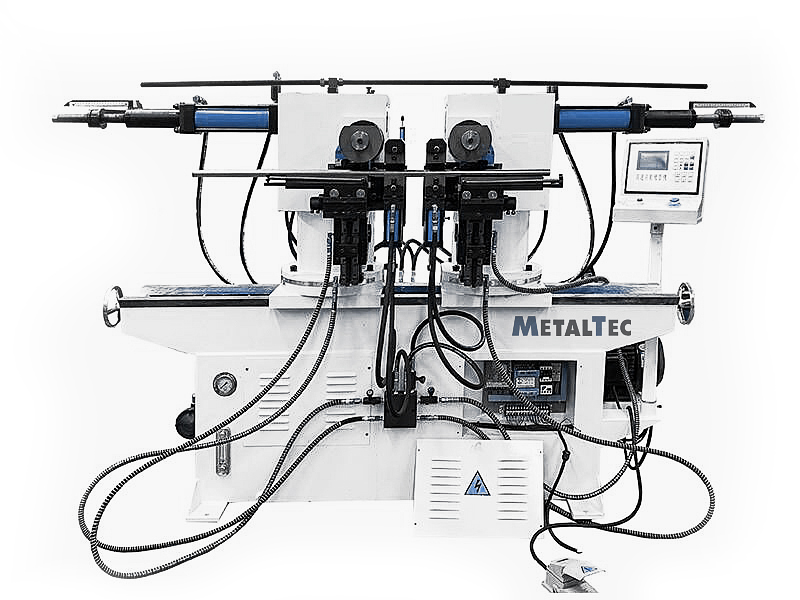

Двухголовочный трубогибочный станок MetalTec DВ 50
Артикул: 69043
Max Dгиба х Толщина стенки (констр. сталь), мм: Ø50 x 2
Max радиус гиба, мм: 45-300
Вес: 2500 кг
НАЗНАЧЕНИЕ:
Трубогибы предназначены для гибки профильной трубы любого вида. (Круглая труба, квадратная труба, профильная труба или пруток). При работе на данном виде оборудования могут использоваться различные материалы, изготовленные из стали, нержавеющей стали, меди, бронзы, алюминия и прочие.
Серия DB — это серия двухголовочных трубогибов. Гибка на данной серии идет в полуавтоматическом режиме. Управление процессом ведется PLC-контроллером, что дает высокую точность гибки. Сам изгиб профиля ведется через гибочную оправку, с точностью повторяющую форму профиля. Получаемые изделия не деформируются в местах изгибов.
Данная серия применяется для выполнения как простых гибов в одной плоскости, так и для 3D гибки и ориентирована серийное производство изделий.
ОСОБЕННОСТИ:
Трубогибы MetalTec серии DВ отличаются повышенной точностью, в сочетании с мощным гидравлическим приводом гибочного узла достигается высокая скорость гибки. Гибочная оснастка производится под заказ для каждого вида профиля и по чертежу клиента. Гибка профиля ведется через гибочную оправку, с точностью повторяющую форму профиля, за счет этого исключается деформация изделия в местах изгибов.
Трубогибы DB применяются для выполнения, как простых изгибов в одной плоскости, так и для 3D гибки востребованной на серийное производство изделий. Возможность одновременной симметричной гибки профилей в несколько раз увеличивает скорость и повторяемость обработки.
ОСОБЕННОСТИ СЕРИИ DB:
- Простота в управлении PLC контроллер – 16 программ по 16 шагов каждая (шаг –угол гиба).
- Высокая точность гибки (±0,5-1º), сохраняется на весь срок службы оборудования.
- Сохранение исходных параметров заготовки утонение стенки не более 12%.
- Гибочная оснастка станка производится на высокоточном оборудовании ЧПУ
- Высокая производительность оборудования за счет двойной симметричной гибки заготовки
- Точность гибки с высокой повторяемостью 97%
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
Контроллер станка
Оснащение станка наиболее простым в управлении контроллером, исключает специальную подготовку оператора и снижает трудозатраты.
Электрические компоненты
В станках СЕРИИ DВ используются Электрокомпоненты ведущих мировых производителей, что говорит о надежности проверенной годами
Гидравлические компоненты
Станок оснащен надежными гидравлическими приводами, позволяющими быстро проводить переналадку оборудования и гибку заготовок с точностью ±0,5-1º. Точность и повторяемость гибки сохраняется в течении всего времени полезного использования
Регулируемое межцентровое расстояние
В зависимости от параметров изделий на станке предусмотрены маховики для корректировки расстояния между колоннами, позволяющие вести наиболее точную переналадку станка оператором.
Установка угла загиба
Расположенные по краям гибочного узла стопоры точной доводки с угломерами, используются для оперативной корректировки углов изгиба заготовки.
Гибка в 2х плоскостях
Колонны станка имеют поворот на угол до 90 градусов вокруг оси, используемый для одновременной параллельно гибки сложных профилей в нескольких плоскостях. Для настройки угла поворота используется градусная шкала установленная на основании колонн.
Многоручьевая оснастка
При работе с небольшими профилями, доступны многоручьевые матрицы. За один цикл работы станка можно сгибать от 2 до 8 одинаковых профилей одновременно, тем самым в разы увеличивается скорость обработки заготовок.
Дополнительная оснастка
Станок может быть оснащен дополнительными комплектами оснастки, что делает оборудование универсальным. *Для наиболее точного подбора гибочных комплектов, рекомендуется высылать чертеж изделий с указанием параметров получаемых изделий.
