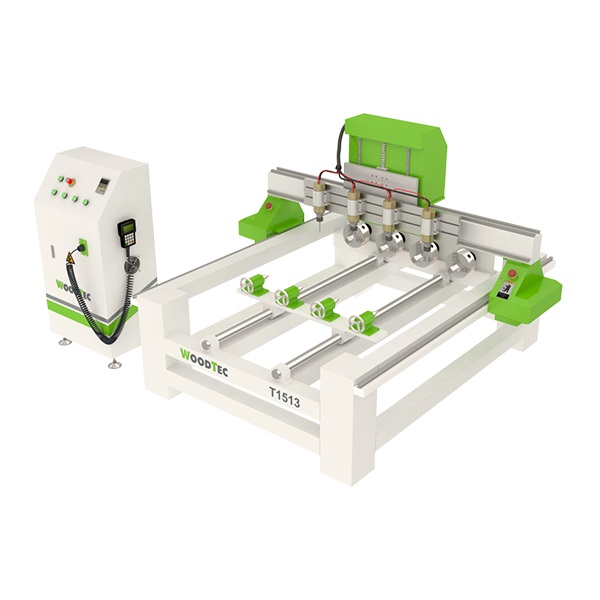

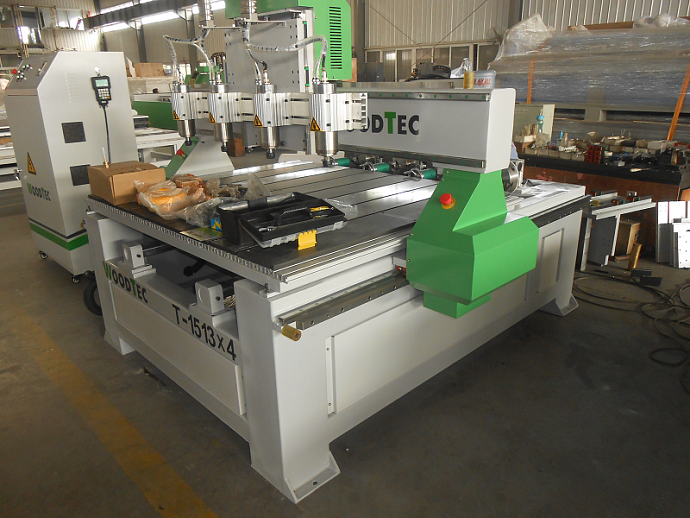

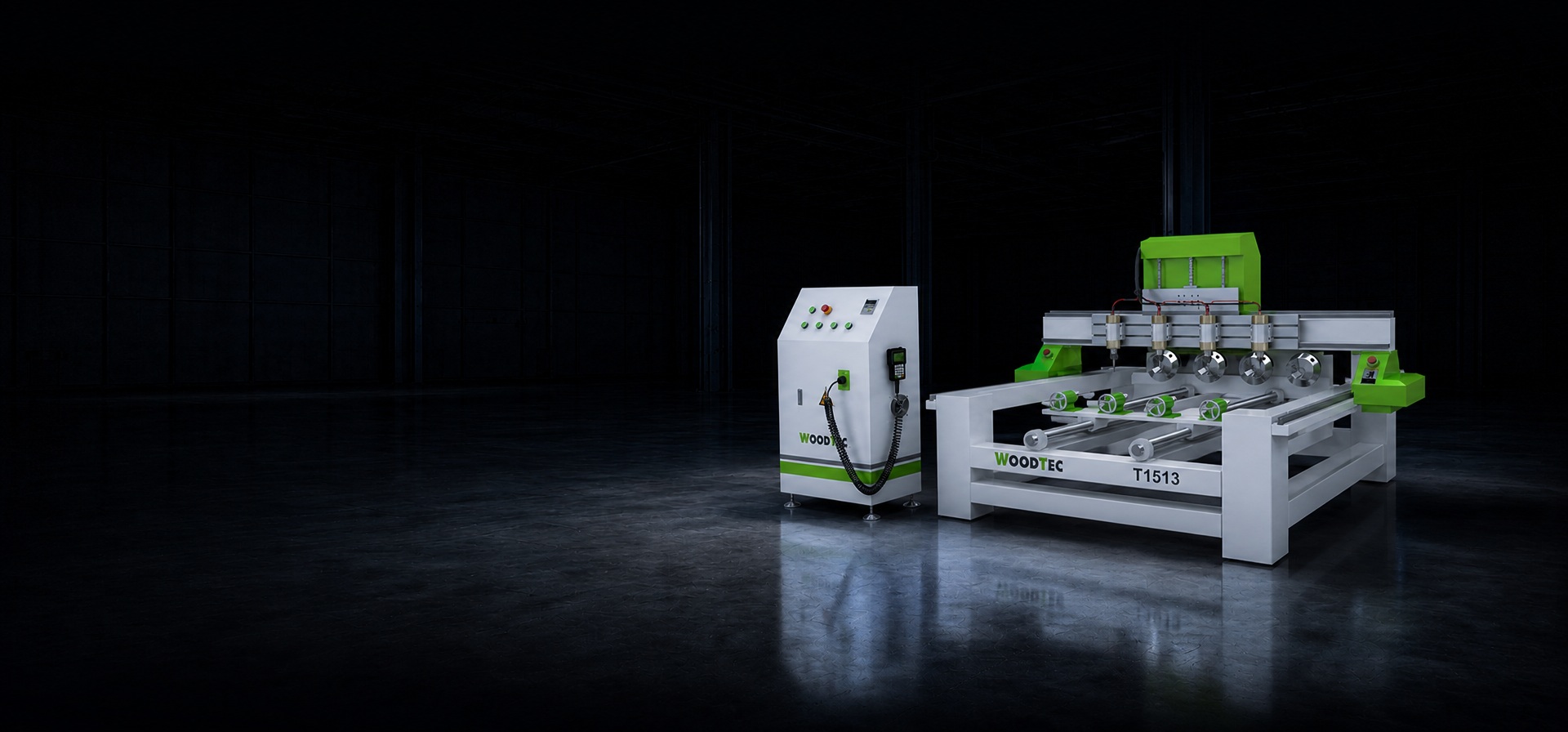

Фрезерно-гравировальный станок с ЧПУ WoodTec T-1513х4
Артикул: 45755
Макс. диаметр обработки: 300 мм
Макс. длина обработки: 1300 мм
Мощность электрошпинделя
(водяное охлаждение) 2,2 кВт
Вес: 1600 кг
Назначение

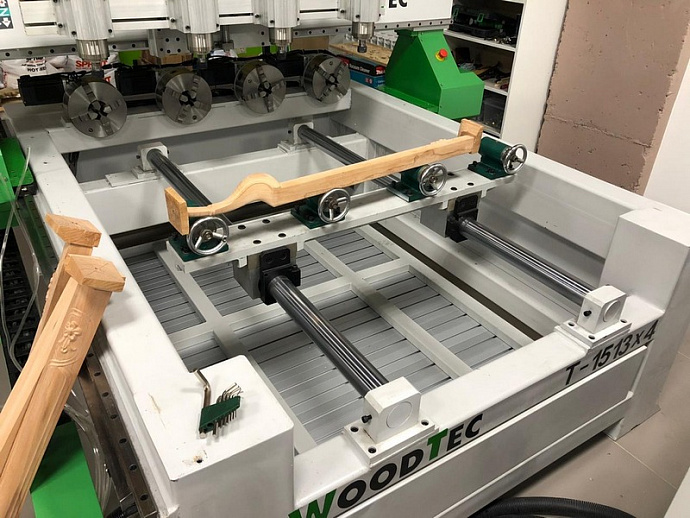

Основное использование — это изготовление балясин и других тел вращения при производстве эксклюзивной мебели и лестниц.Обрабатываемые материалы
Основное использование в обработке древесины различных пород, в том числе и твердых, таких как дуб, бук, ясень и пр.

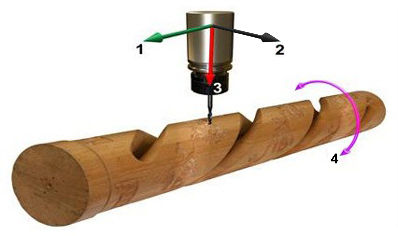

Схема обработки

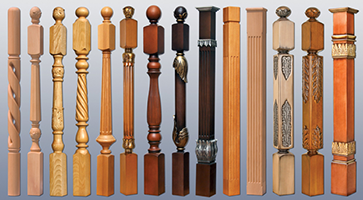

Изделия
Конструктивные особенности

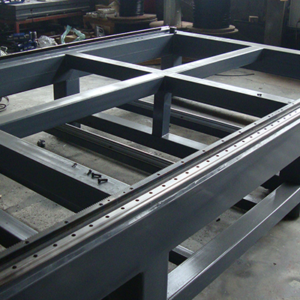

Cварная жесткая станина
Станина из толстолистового уголка и профилей прямоугольного сечения, прошедшие специальную термическую обработку отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. За счет отсутствия вибрации достигается высокая точность обработки.

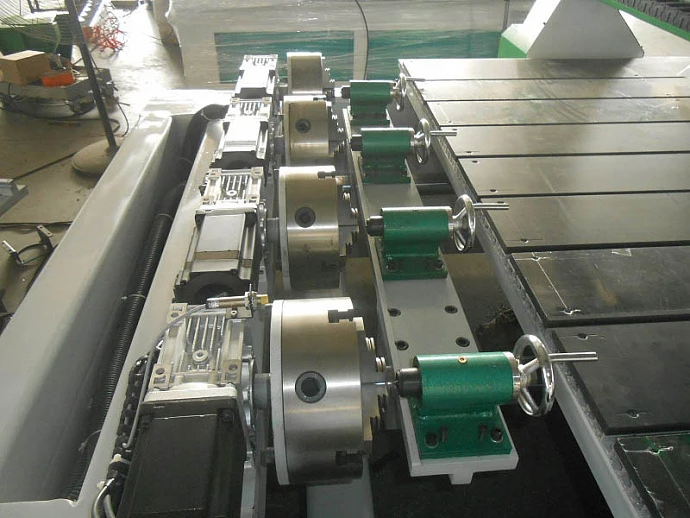

ШАГОВЫЕ ДВИГАТЕЛИ С ЭНКОДЕРАМИ (СЕРВОГИБРИТНЫЕ ДВИГАТЕЛИ) LEADSHINE
В отличие от шаговых двигателей, сервогибриды обладают более высоким крутящим моментом, соответственно могут производить более быстрые обработки при пиковых нагрузках. Энкодеры, установленные на двигатели позволяют предотвратить ошибки, вывести станок в аварийную остановку в случае критических нагрузок.
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ
За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Долговечность работы станка без потери точностных параметров.
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ
За счет полного исключения люфта, обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z, при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У
Для перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.

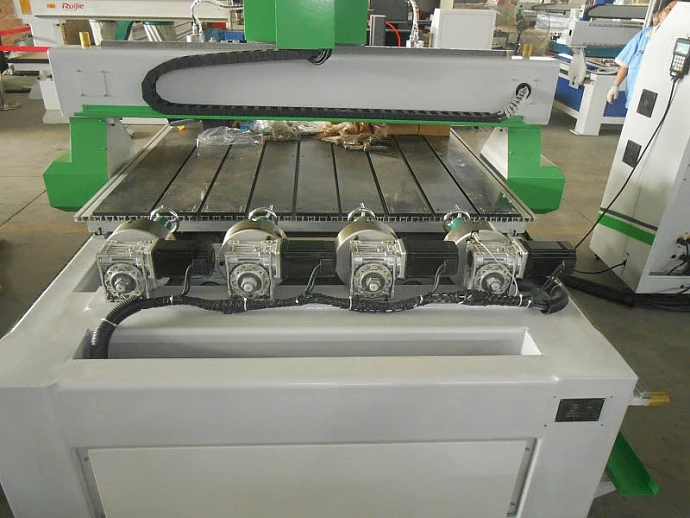

РАБОЧИЙ СТОЛ С «Т» - ПАЗАМИ>
Рабочий стол станка изготовлен из алюминия. Стол оснащен «Т» - пазами для механического крепления заготовок. Поверхность стола в зоне обработки покрыта специальным защитным слоем из износостойкого пластика.
В случае ошибок и прохождения инструмента ниже нулевой точки заготовки защитный слой сохраняет инструмент и стол от повреждений.
ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 2,2 кВт - 24 000 об/мин «HQD» 8 шт.(Китай)
Токарно-фрезерные станки Woodtec комплектуются промышленным шпинделем с водяным охлаждением мощностью 2,2 кВт. Система водяного охлаждения оснащена помпой для циркуляции воды. Это лучшее решение для долгих обработок, которые подразумевает производство сложных балясин.
ВЫСОКОТОЧНЫЕ ШАГОВЫЕ ДВИГАТЕЛИ
Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
ДАТЧИК ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА
Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z = 0) и о высоте материала.
Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.
ПУЛЬТ УПРАВЛЕНИЯ (RICH AUTO A11)
Удобный и эргономичный пульт управления предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.
Позволяет загружать программы обработки непосредственно с флеш-носителей не используя специально установленный компьютер.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «ArtCAM Express»
С ArtCAM вы можете моделировать и обрабатывать 2D и 3D модели быстро и просто. Это система начального уровня и поэтому от пользователя требуется минимум знаний об обработке.
Она идеально подходит для неопытных пользователей. Единый инструментарий этой программы разработан так, чтобы последовательно охватить весь процесс: от разработки эскиза до получения законченного изделия или штампа. ArtCAM позволяет делать гравировку, обработку металлов, резьбу по дереву и многое другое.
ArtCAM позволяет делать гравировку, обработку металлов, резьбу по дереву и многое другое.
