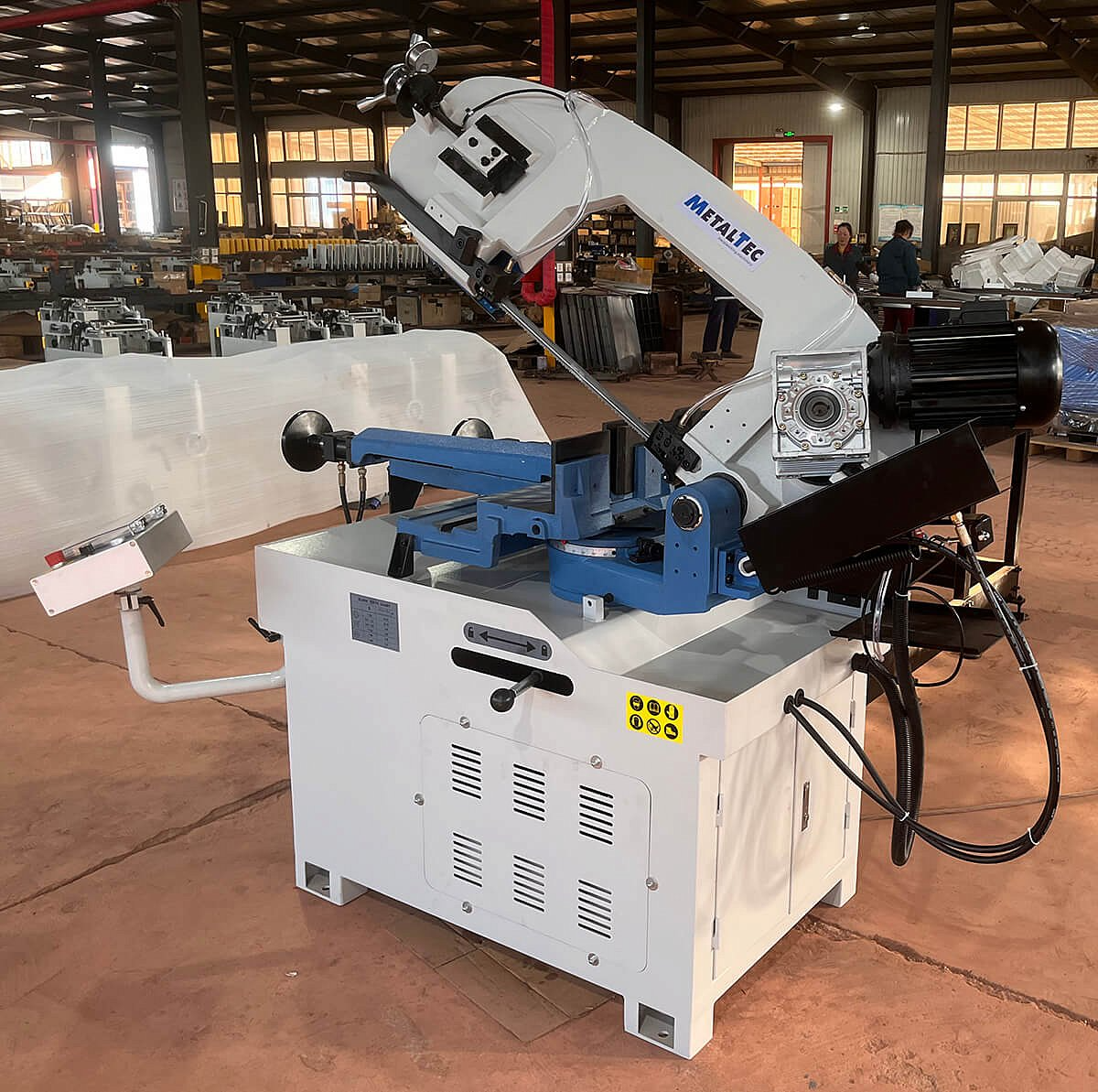

MetalTec BS 270 FA Автоматический ленточнопильный станок для резки металла
.png)
.png)
.png)
.png)
.png)
.png)
.png)
.png)
.png)
.png)
Артикул: 62710
Размеры пильного полотна, мм: 3160 x 27 x 0,9
Мощность, кВт: 1,5 (380 В)
Вес: 775 кг
Назначение
Автоматический ленточнопильный станок MetalTec BS 270 FA - предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается и поднимается автоматически, а надежный механизм имеет возможность регулировки скорости опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
Применение
Автоматические ленточнопильные станки, применяются на крупных и средних производствах при мелкосерийном, серийном производстве:
- при распиле сортового проката, для последующей токарной обработки;
- при распиле металлического профиля и труб, под разными углами, для последующей сварки конструкции;
- при распиле металлических заготовок на заготовительных производствах и базах (труб, профилей, прутков и т.д.).
Преимущество автоматического ленточнопильного станка BS 270 FA:
- Автоматическое опускание и подъем пильной рамы – позволяет повысить производительность, качество резки и безопасность при работе.
- Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
- Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
- Возможность поворота пильной рамы на угол до 45 (60)° - позволяет производить резку под разными углами, для последующей сварки конструкций.
- Пакетная резка (резка нескольких заготовок одновременно) позволяет экономить время на обработку за одну установку.
- Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как в небольших мастерских, так и на серийных производствах, что позволяет обработать большинство используемых на производстве материалов.
Схема обработки
СТАЛЬНЫЕ ТРУБЫ

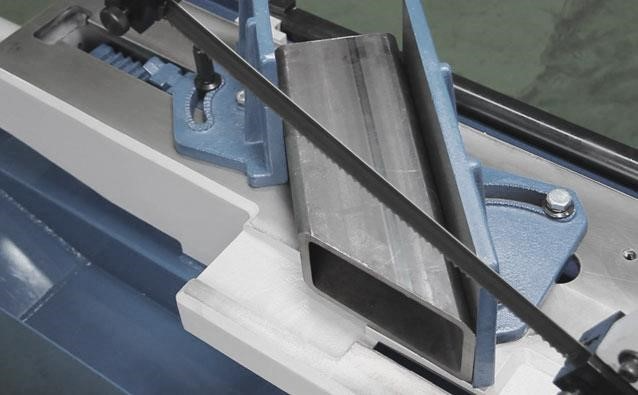

СТАЛЬНОЙ ПРОФИЛЬ
СТАЛЬНОЙ ПРУТОК
ДВУТАВРОВЫЕ БАЛКИ
ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ
ШВЕЛЛЕР
Конструктивные особенности

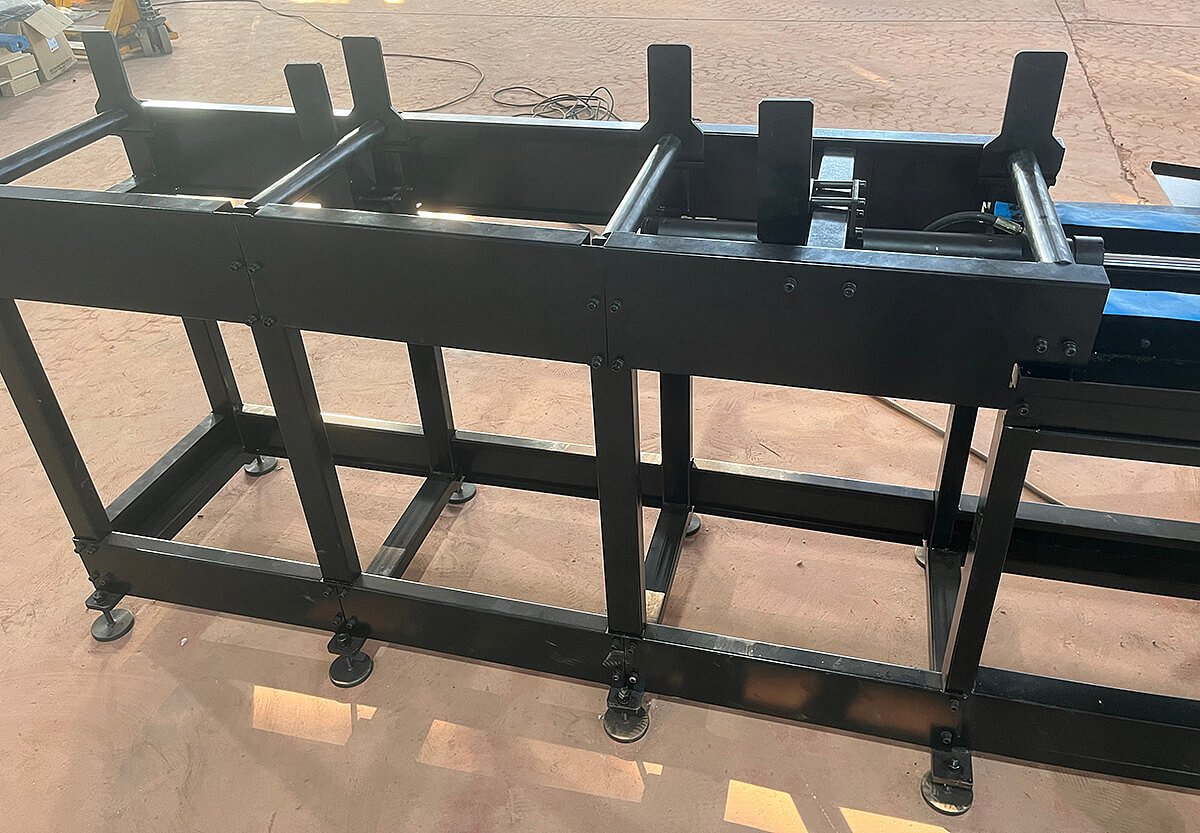

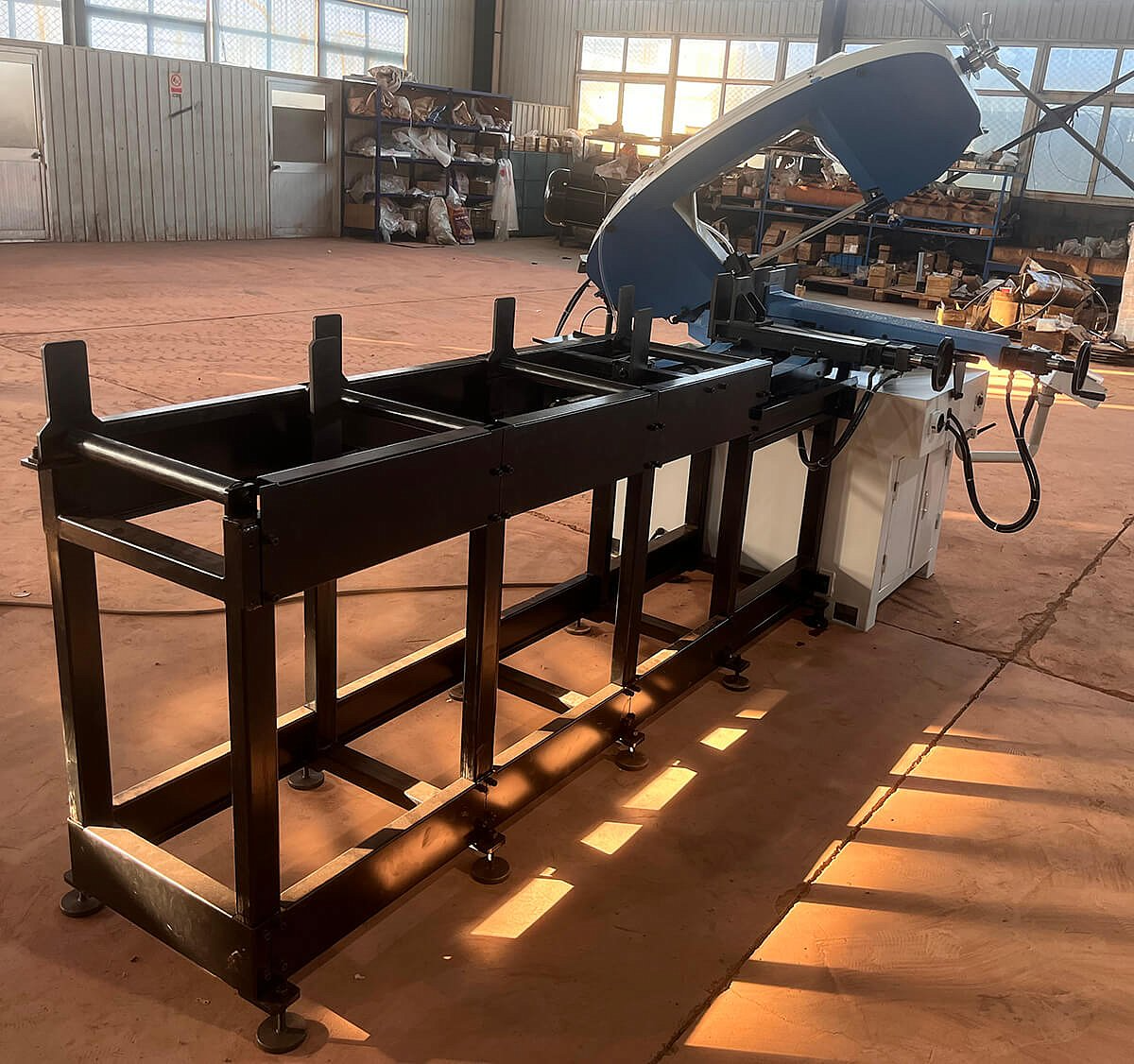

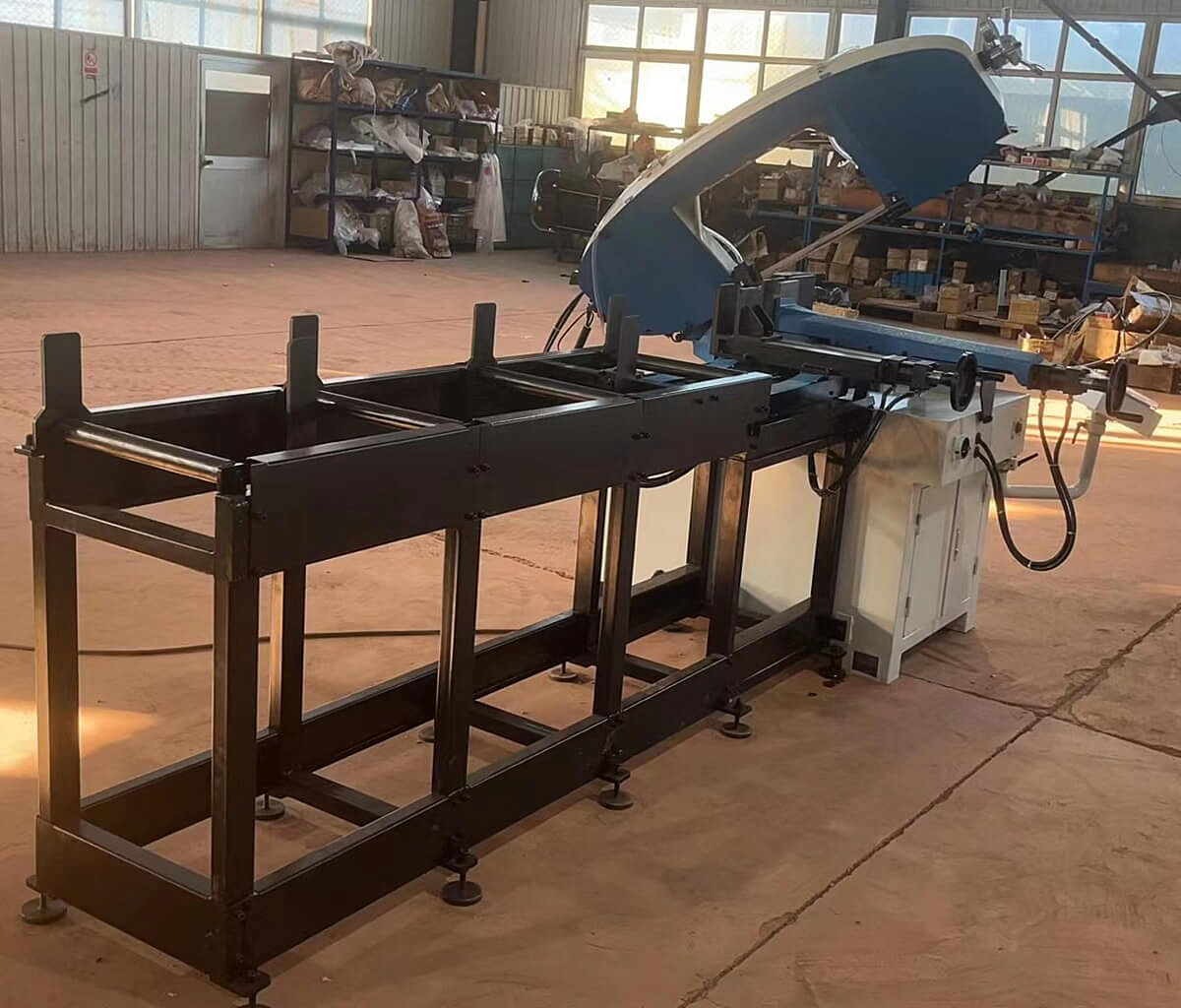

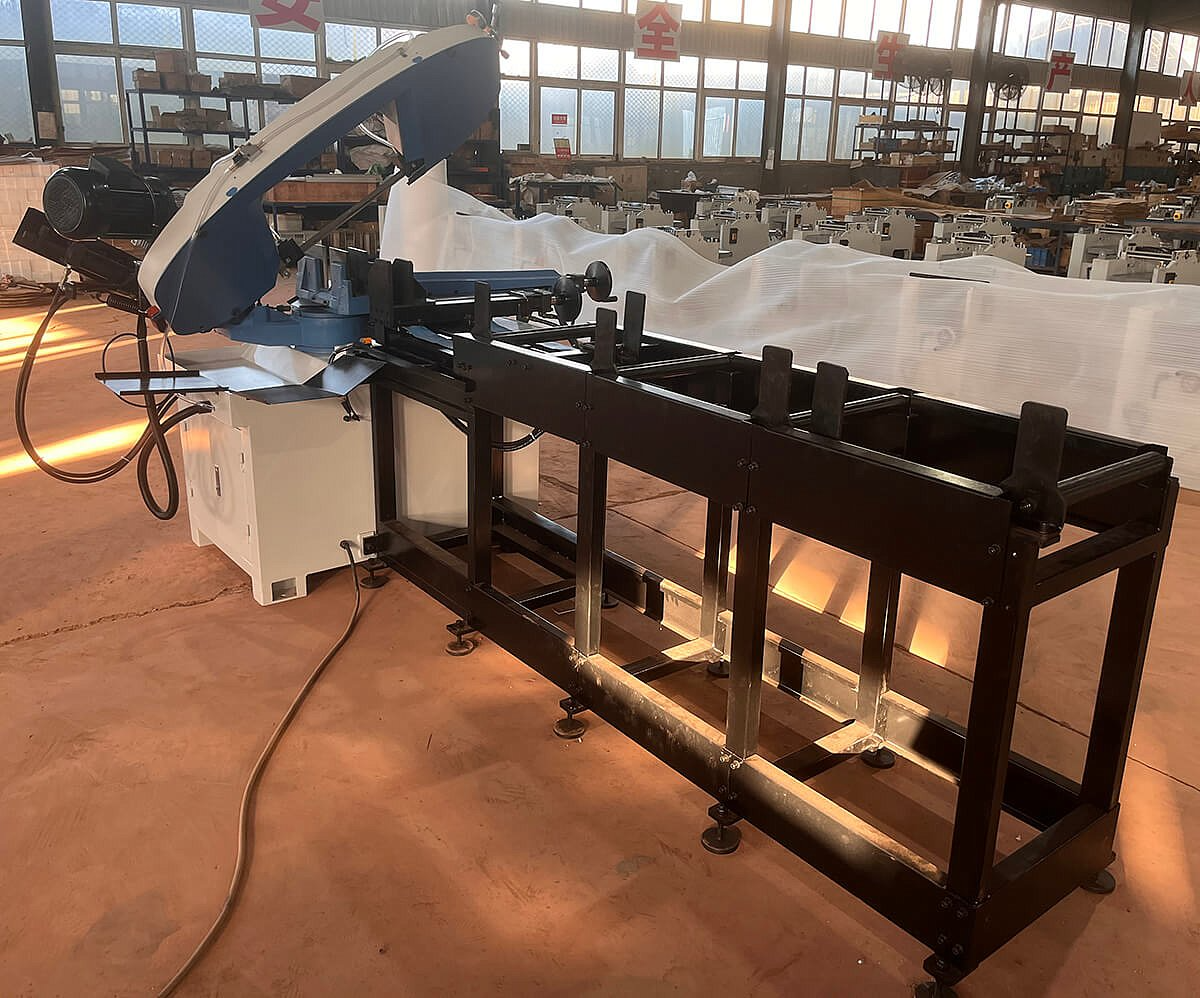

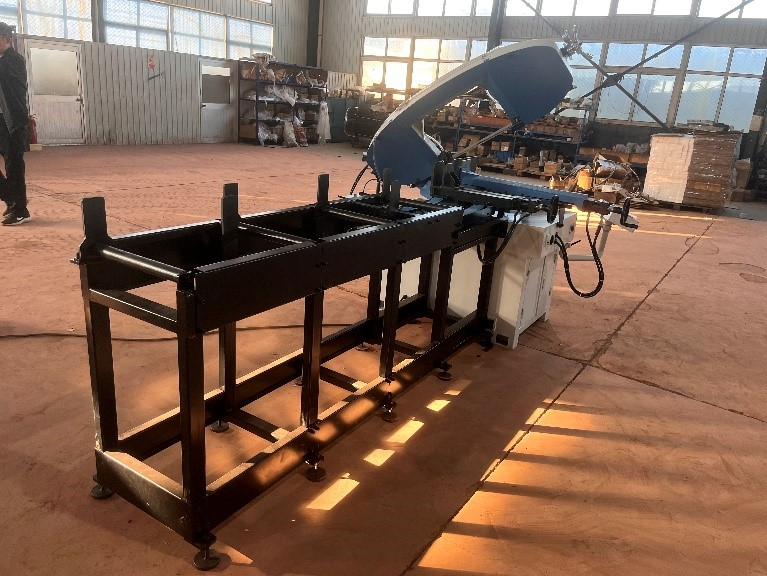

РОЛЬГАНГ ДЛЯ ПОДАЧИ И ЗАГОТОВОК Станок оснащен рольгангом для подачи заготовок.
|

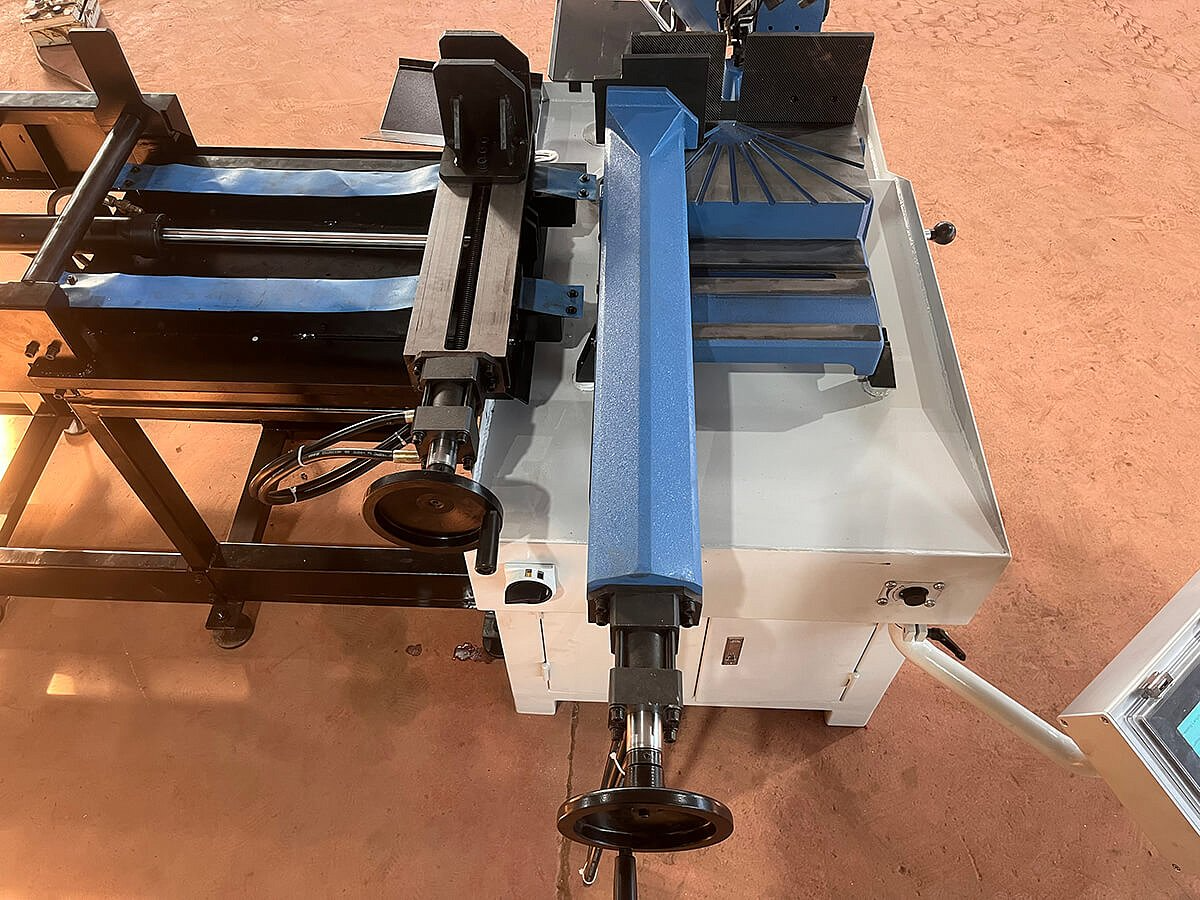

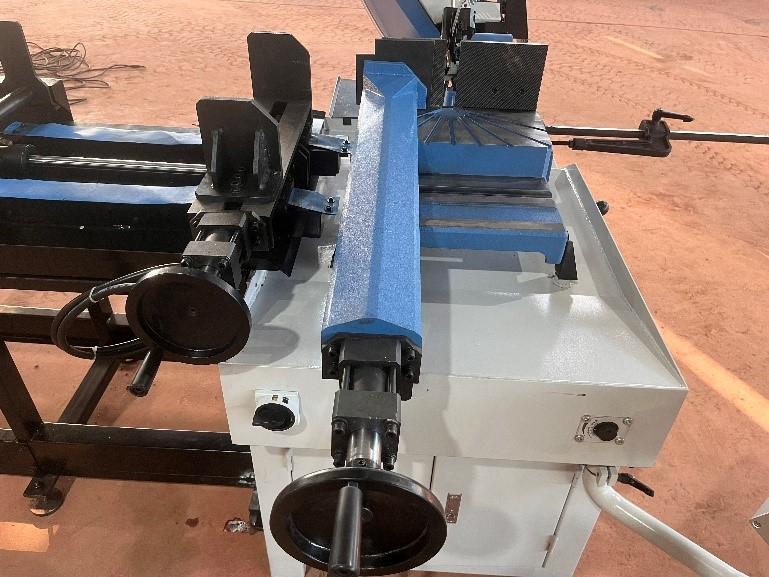

ПЕРЕСТАВНЫЕ ГИДРАВЛИЧЕСКИЕ ТИСКИ Переставные гидравлические тиски осуществляют продвижение заготовки в автоматическом режиме для дальнейшей подачи в зону резки. После окончания цикла резки, основные тиски разжимаются, при этом переставные тиски зажав заготовку продвигают ее на заданную длину для дальнейшей резки. После чего основные тиски зажимают заготовку и станок начинает новый цикл резки. Данные операции осуществляются в автоматическом режиме. |

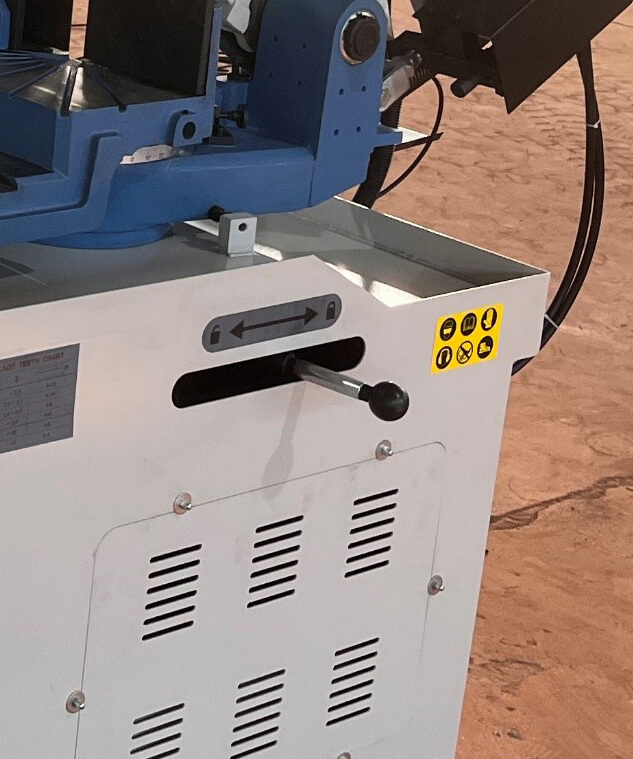

РЕГУЛИРОВКА ПОЛОЖЕНИЯ ПИЛЬНОЙ РАМЫ Рычаг изменения угла поворота пильной рамы расположен на лицевой стороне станка. Угол поворота устанавливается в соответствии с мерной шкалой, установленной на поворотной консоли. Регулируемый концевой упор для соблюдения высокой точности линейных размеров при резании. |

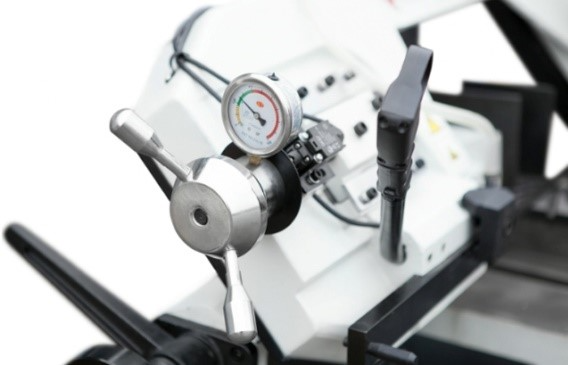

БЫСТРАЯ СМЕНА ИНСТРУМЕНТА Замена полотна занимает несколько минут. Натяжение ленточнопильного полотна осуществляется удобным вентилем, степень натяжения видна и контролируется тензометром. |

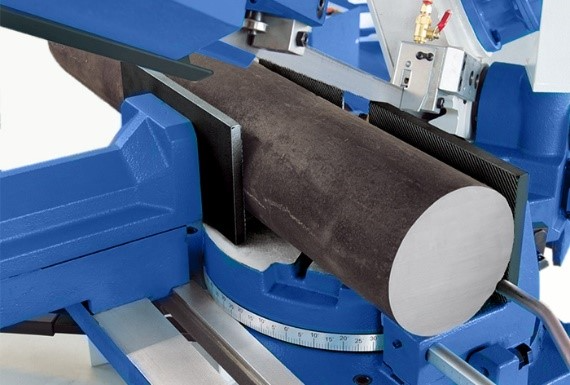

НАДЕЖНЫЕ ГИДРАВЛИЧЕСКИЕ ТИСКИ Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся гидравлической системой, что делает процесс фиксации быстрым и защищает от произвольного смещения заготовки. |

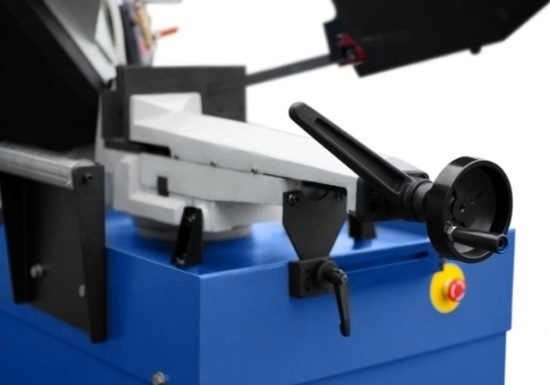

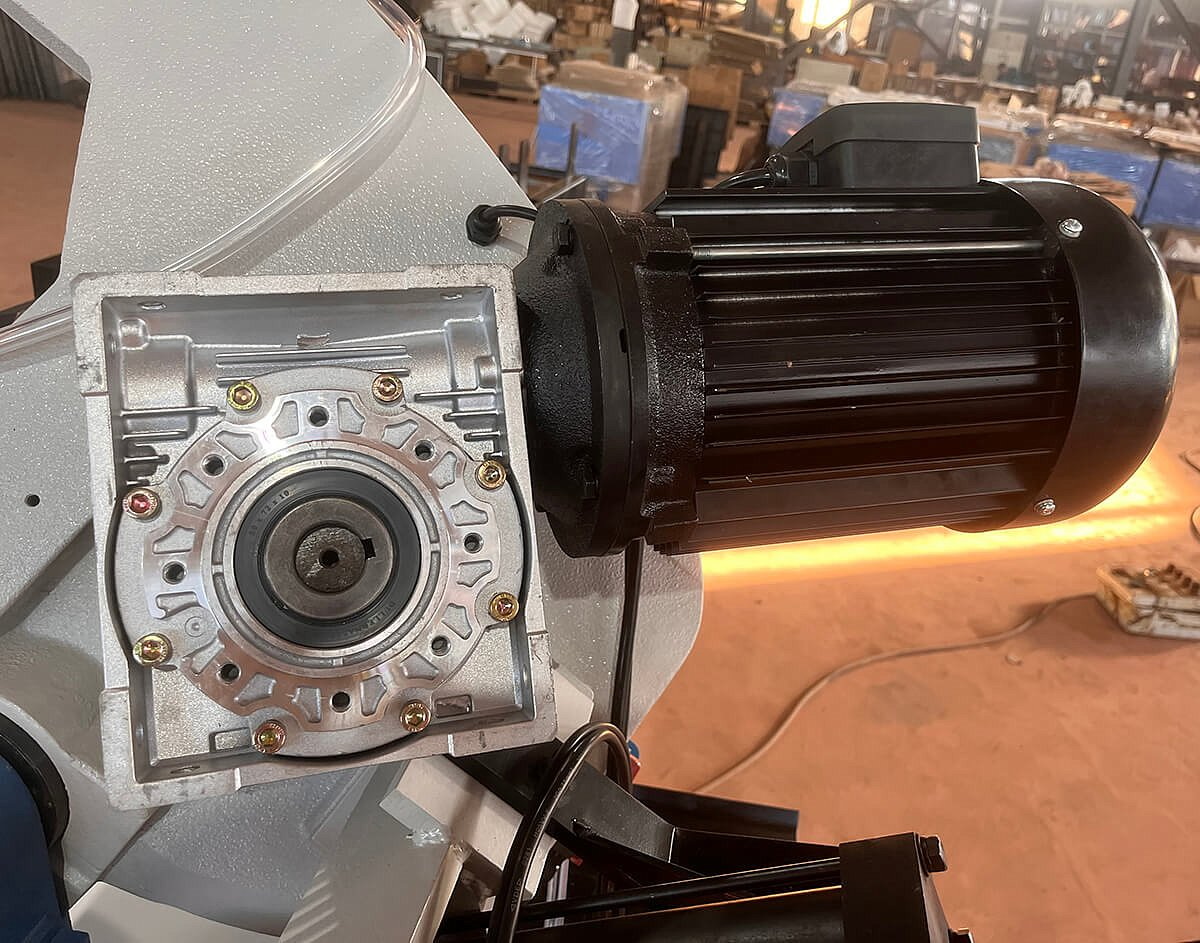

ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и жесткое основание (станина), на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном. |

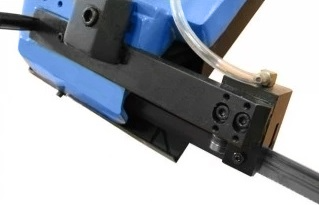

УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме). |

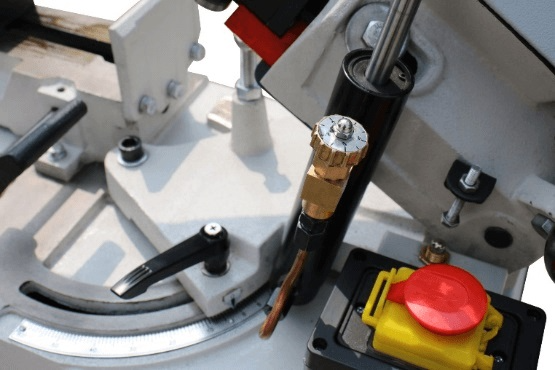

ПОВОРОТНАЯ ПИЛЬНАЯ РАМА – АВТОМАТИЧЕСКОЕ ОПУСКАНИЕ И ПОДЪЕМ Цельнолитая пильная рама из серого чугуна обеспечивает жесткость конструкции, гасит возникающие в процессе работы вибрации. Возможность поворота пильной рамы делает работу на станке более удобной и позволяет распиливать заготовки под различными углами. Пильная рама автоматически опускается и поднимается, делая процесс резки автоматизированным. |

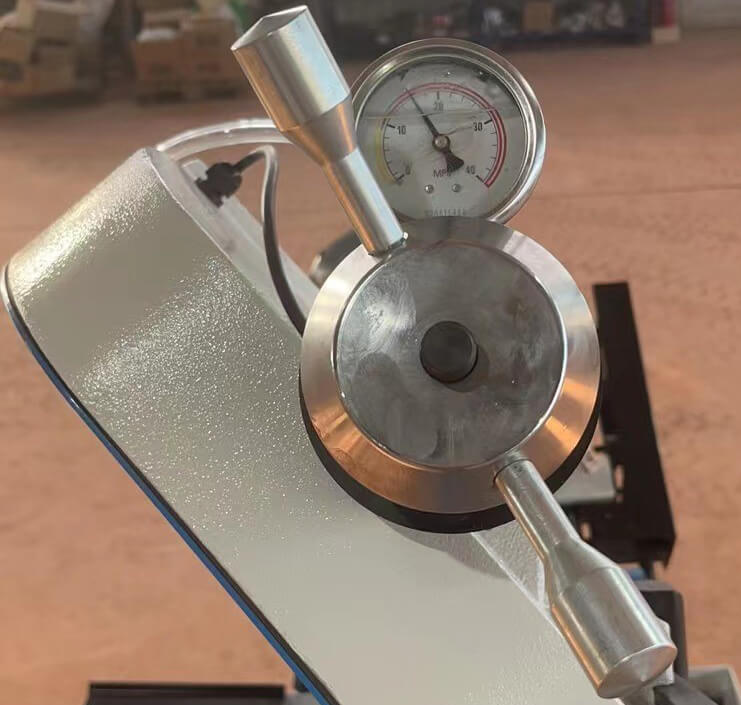

ГИДРОЗАПОЛЕННЫЙ ТЕНЗОМЕТР ДЛЯ КОНТРОЛЯ НАТЯЖЕНИЯ ЛЕНТОЧНОГО ПОЛОТНА Гидрозаполенный тензометр для контроля натяжения ленточного полотна, позволяет точно осуществить натяжение, предотвратив от разрыва полотна. Благодаря этому, также увеличивается ресурс инструмента и повышается точность и стабильность пиления. |
ДВУХТОЧЕЧНАЯ ПОДАЧА СОЖ Двухточечная подача СОЖ, значительно повышает качество резки, а также способствует более эффективному отводу стружки из зоны резания, что препятствует преждевременному износу режущего полотна. |
