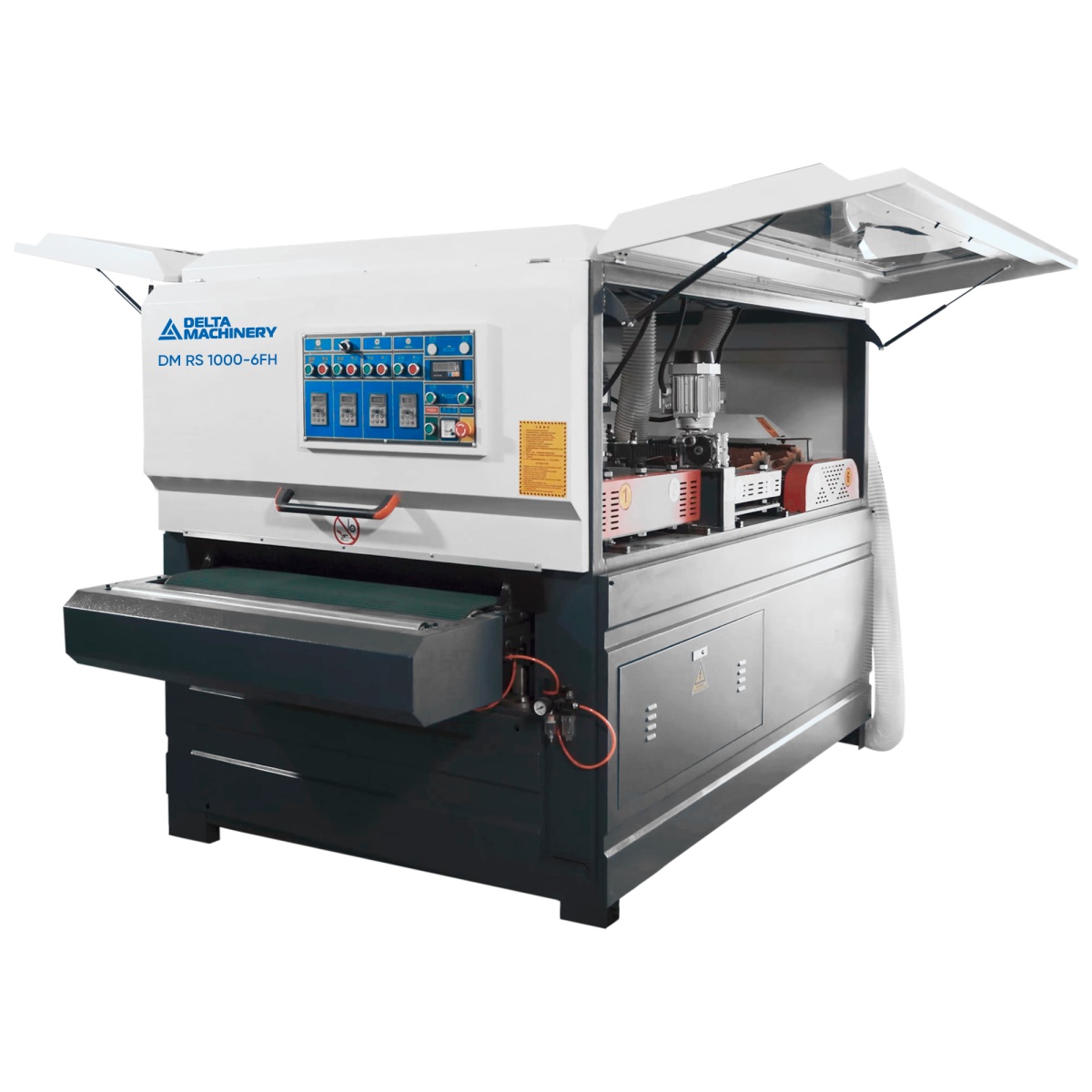

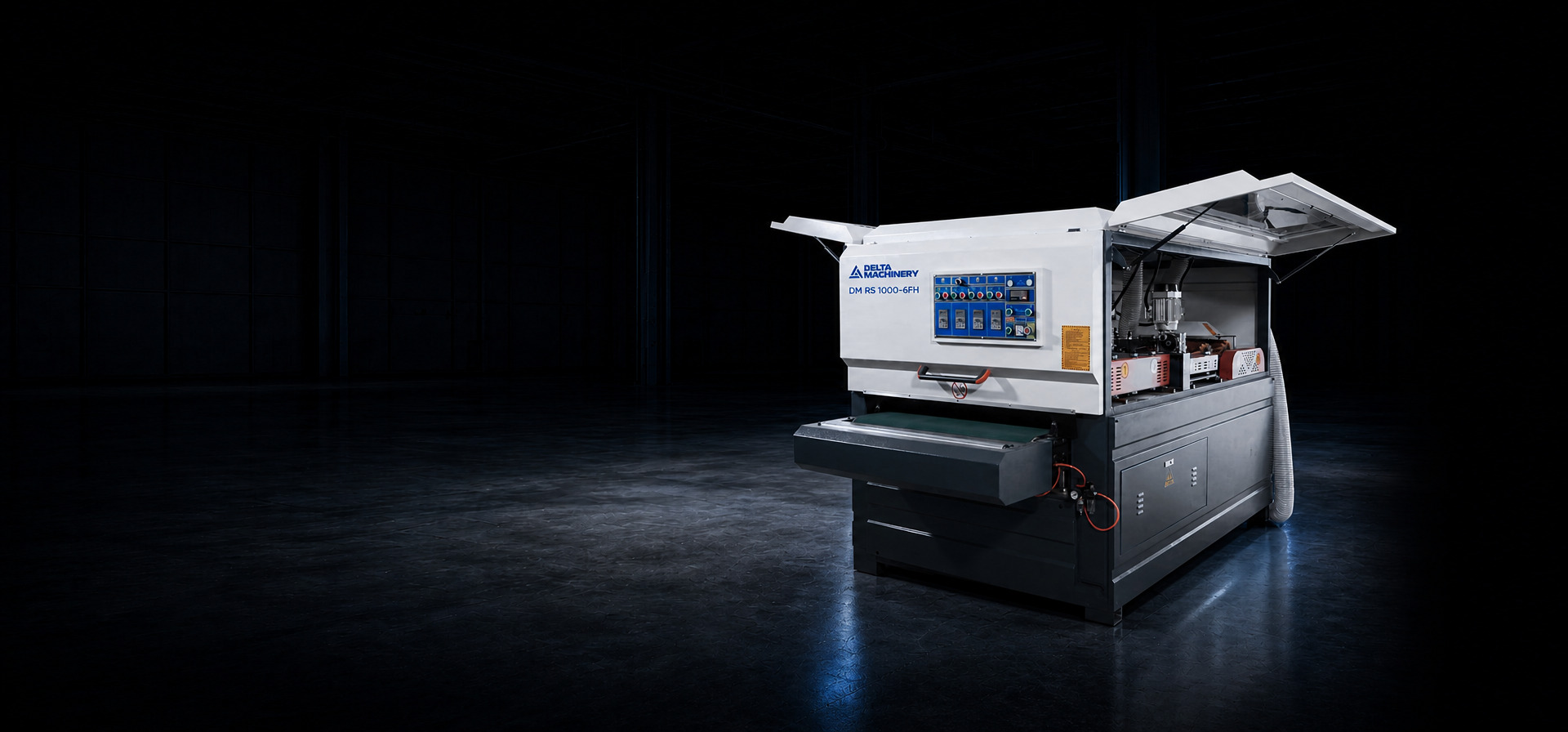

Рельефно-шлифовальный станок DELTAMACHINERY DM-RS1000-6FH
Артикул: 02-6962
Ширина обработки: 1000 мм
Регулировка блоков по высоте. Шлифование до и после грунтования.
Назначение
Рельефно-шлифовальный станок предназначен для рельефного шлифования поверхностей различных плитных материалов (ДСП, МДФ), мебельного щита, филёнок, профильных заготовок, погонажа и пр.
Применение
Технологические возможности станка позволяют использовать его на крупных и средних предприятиях, а также в цехах по производству столярно-строительных изделий, дверей из массива древесины, погонажных изделий и клееных мебельных щитов; на предприятиях по выпуску элементов мебели, паркета и других деревообрабатывающих производствах.
Отличительные особенности
- Регулировка шлифовальных групп по высоте (только модели с буковой H)
Независимая механическая регулировка по высоте поперечной, продольной и чашечной групп щеток.
Позволяет гибко настраивать станок для качественного шлифования сложных профилей.
- Сдвоенная система прижима заготовок позволяет надежно фиксировать заготовки в двух точках. Оснащены электрорегулировкой подъема – опускания, что в сочетании с
сегментными эластичными роликами обеспечивает точный и деликатный прижим заготовки.
- Удобная система смены инструмента, позволяющая заменять шлифовальные лепестки, не снимая весь барабан.
- Неприводные ролики в столе облегчают подачу длинномерных заготовок.
- Удобный и эргономичный пульт управления позволяет оператору задать все необходимые параметры обработки.
- Сдвоенные узлы поперечного шлифования, узел барабанов и узел чашек имеют систему попеременного перемещения каждого из узлов относительно заготовки, что позволяет обработать максимальную площадь заготовки.

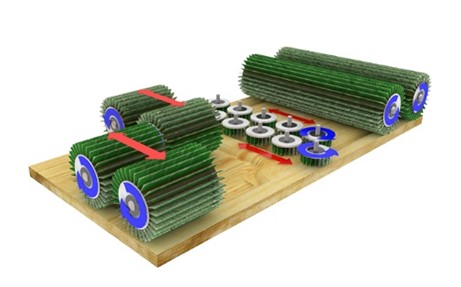

Схема обработки
Конструктивные особенности

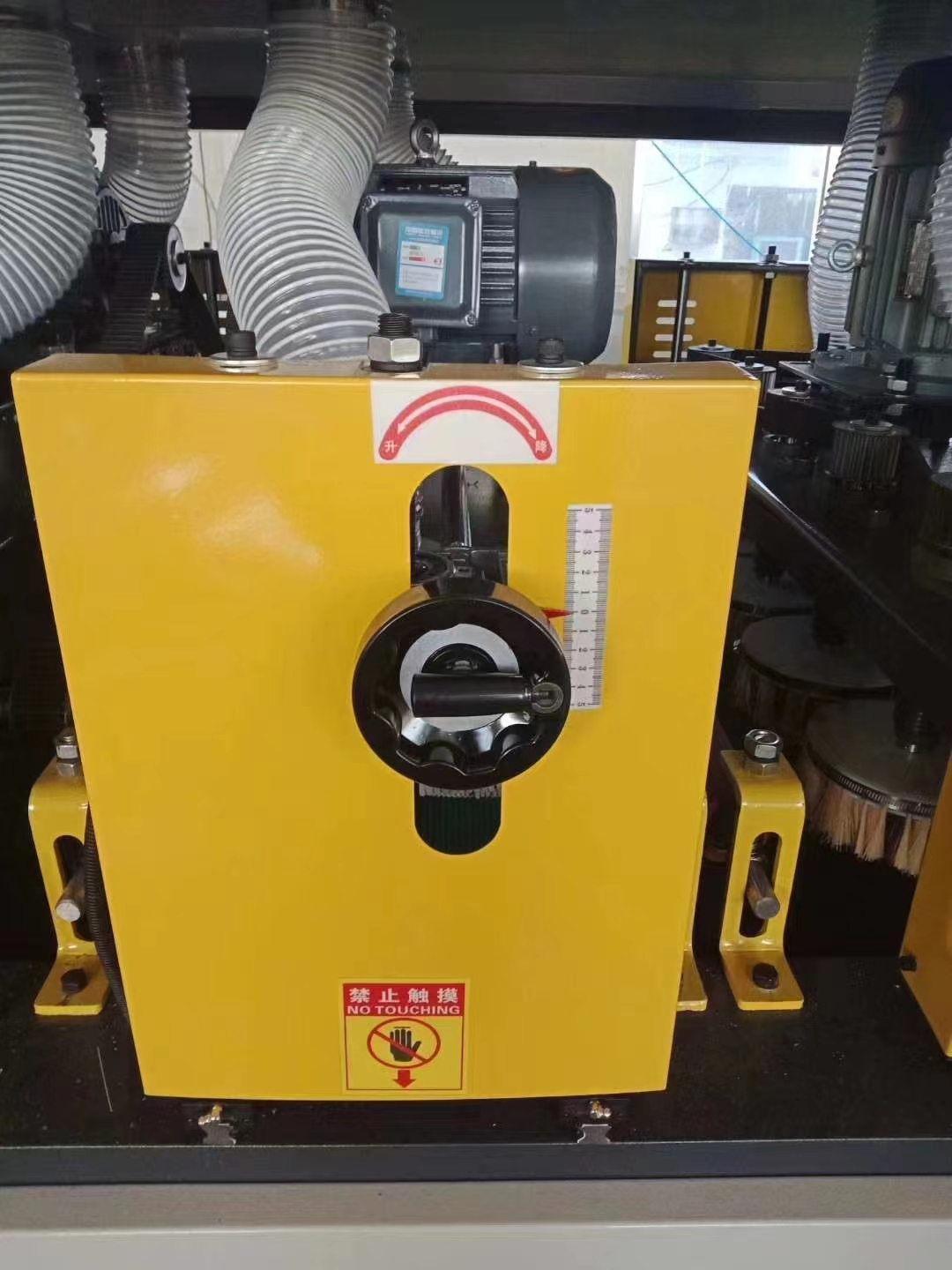

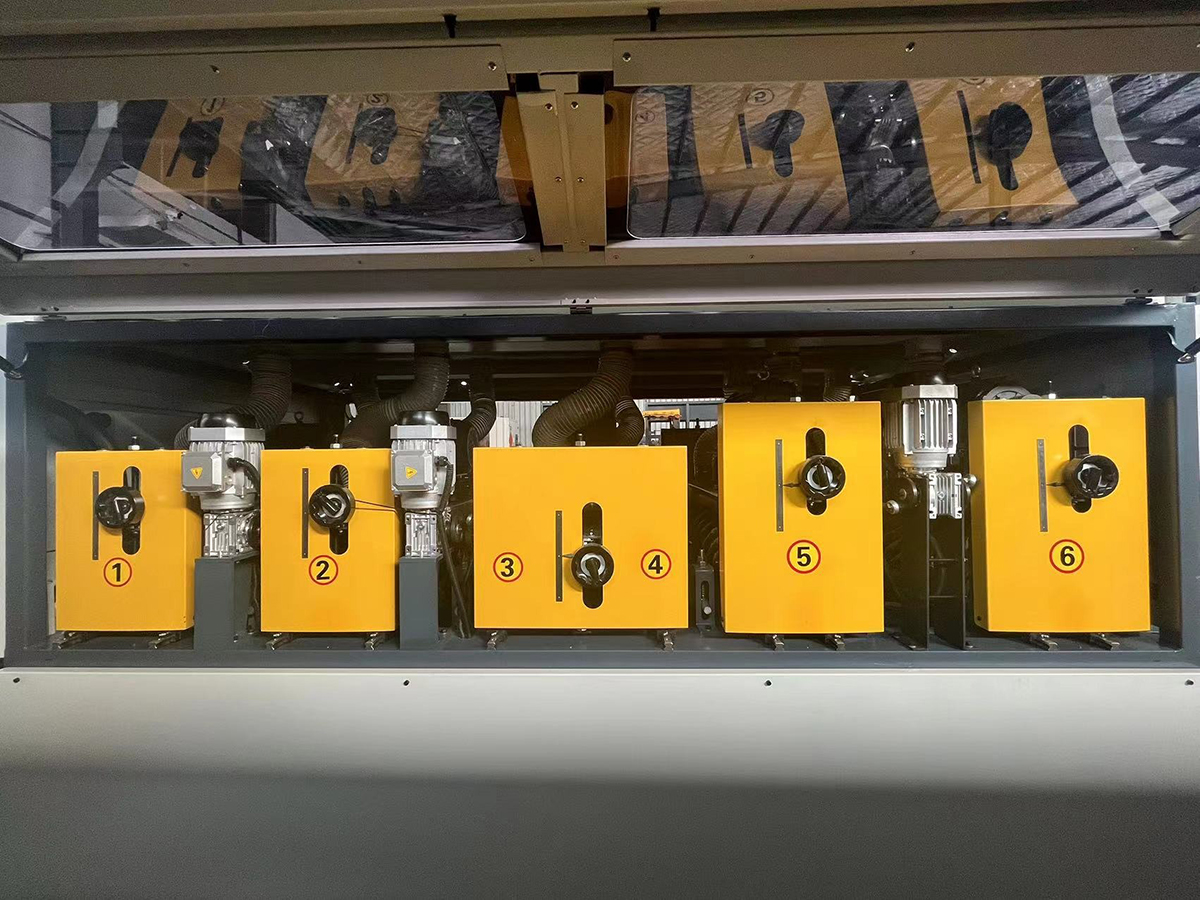

РЕГУЛИРОВКА ШЛИФОВАЛЬНЫХ ГРУПП
Регулировка шлифовальных групп по высоте Независимая механическая регулировка по высоте поперечной, продольной и чашечной групп щеток. Позволяет гибко настраивать станок для качественного шлифования сложных профилей.

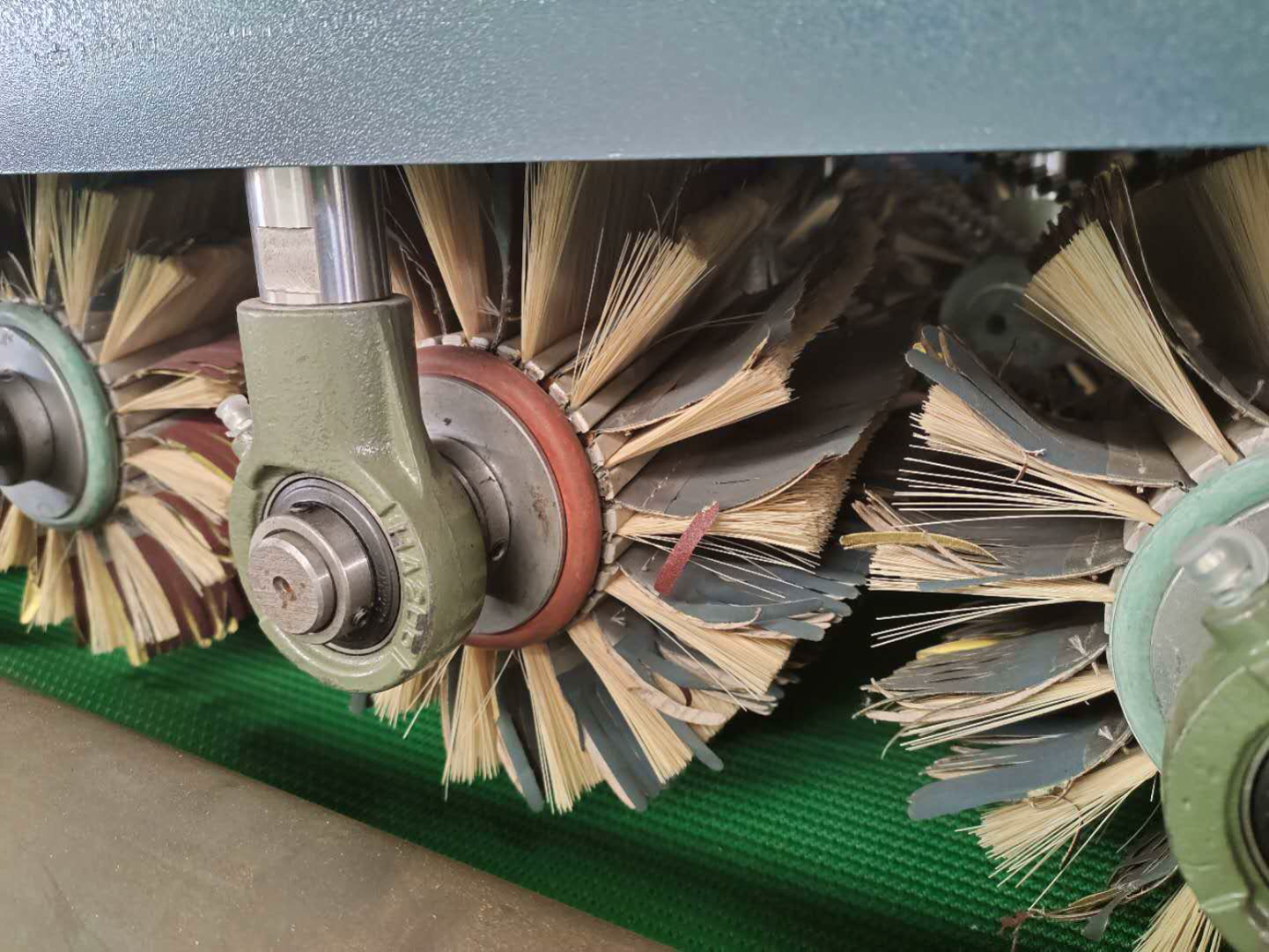

ШЛИФОВАЛЬНЫЕ БЛОКИ

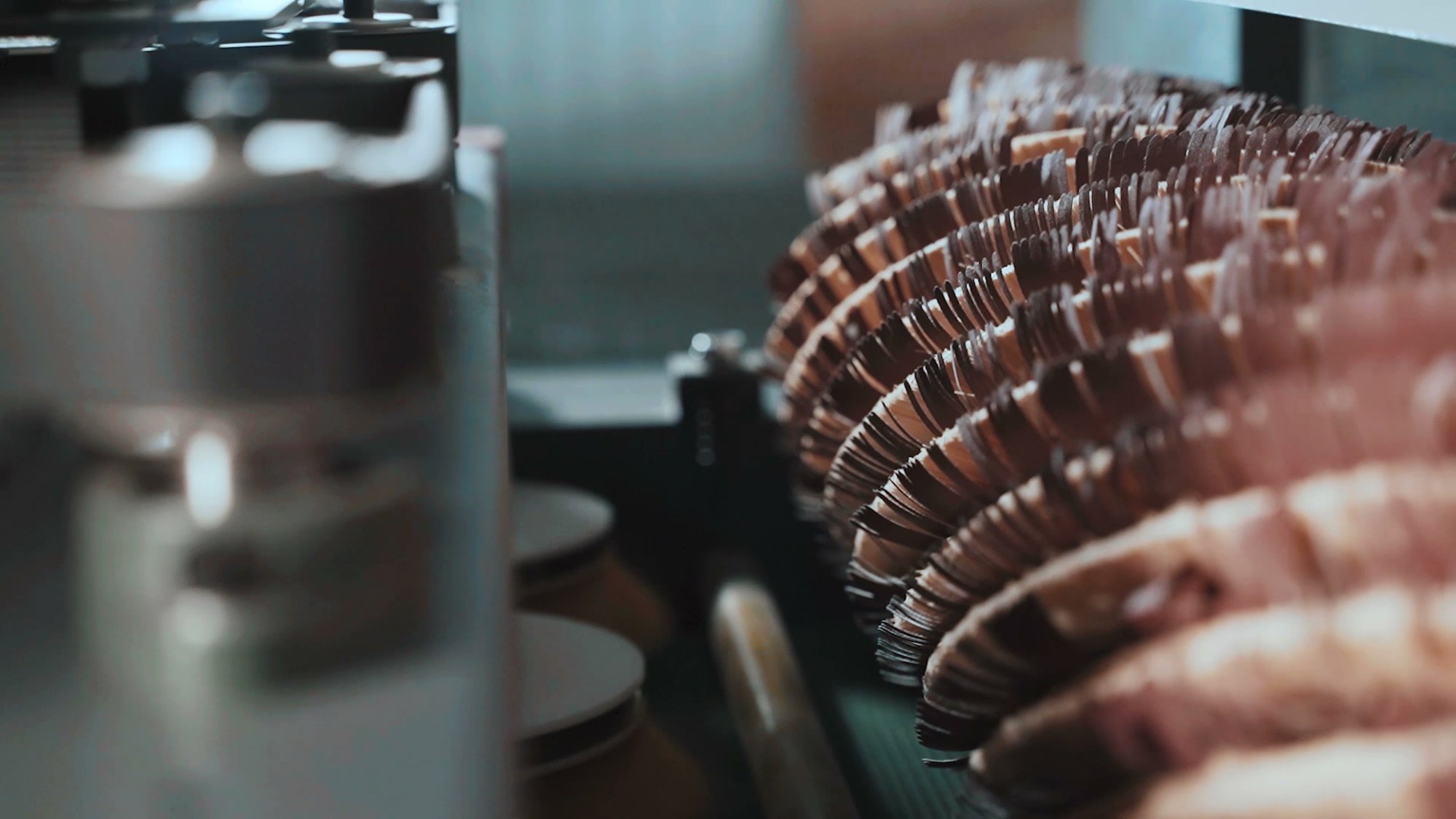

Первым этапом заготовка обрабатывается сдвоенным поперечными шлифовальным блоком, со спирально расположенными на барабанах щетками. Вторым этапом идет обработка сдвоенным блоком чашечных щеток. (Поперечный и чашечный блоки имеют механизм осцилляции) Третьим этапом обработки является Сдвоенный продольный шлифовальный блок (два барабана во всю ширину рабочего стола, с щетками расположенными по спирали)

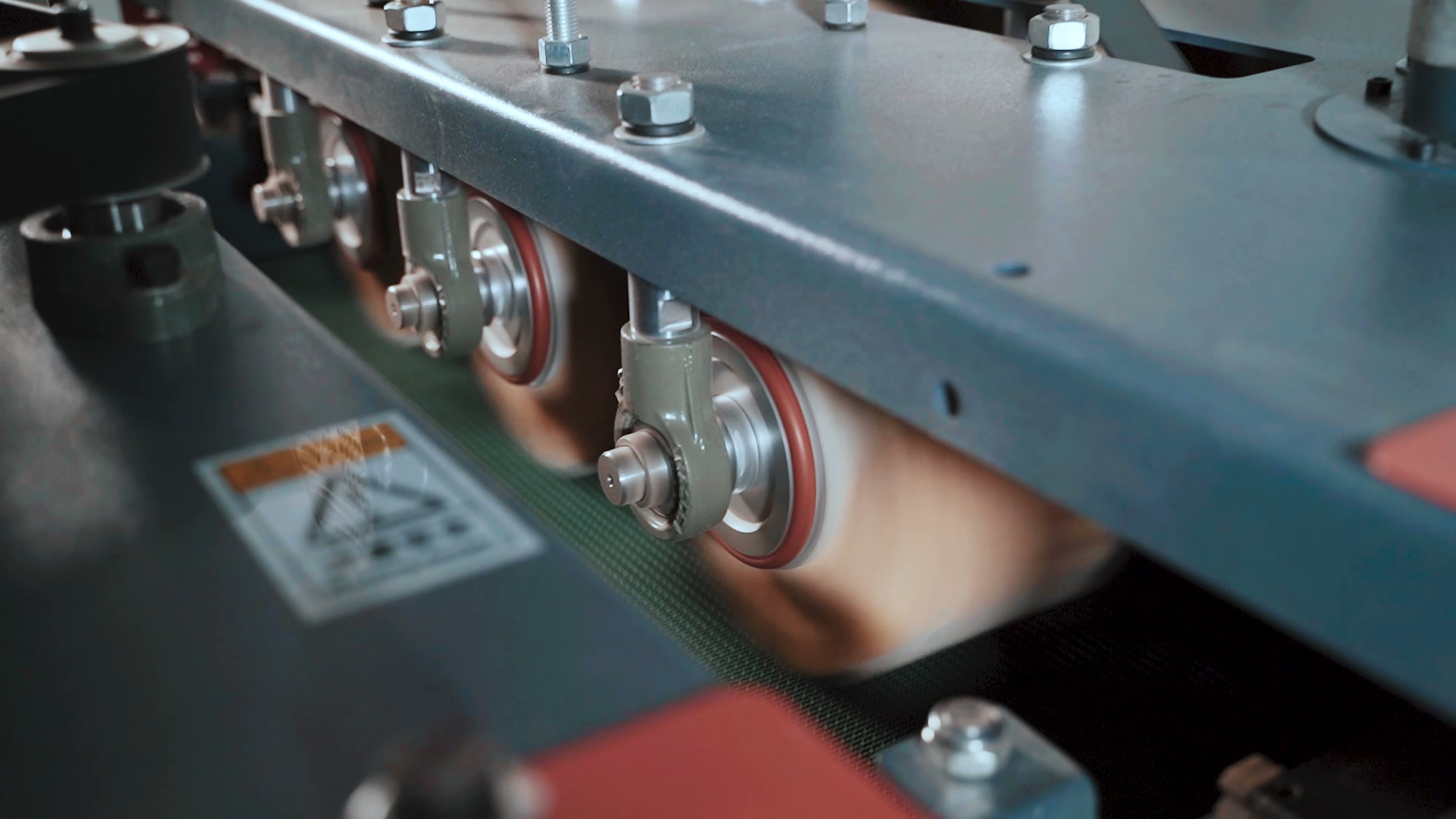

СИСТЕМА ПРИЖИМА ЗАГОТОВОК
Прижимные ролики расположенные друг за другом, обеспечивают надежную фиксацию заготовки на рабочем столе, исключают вибрации

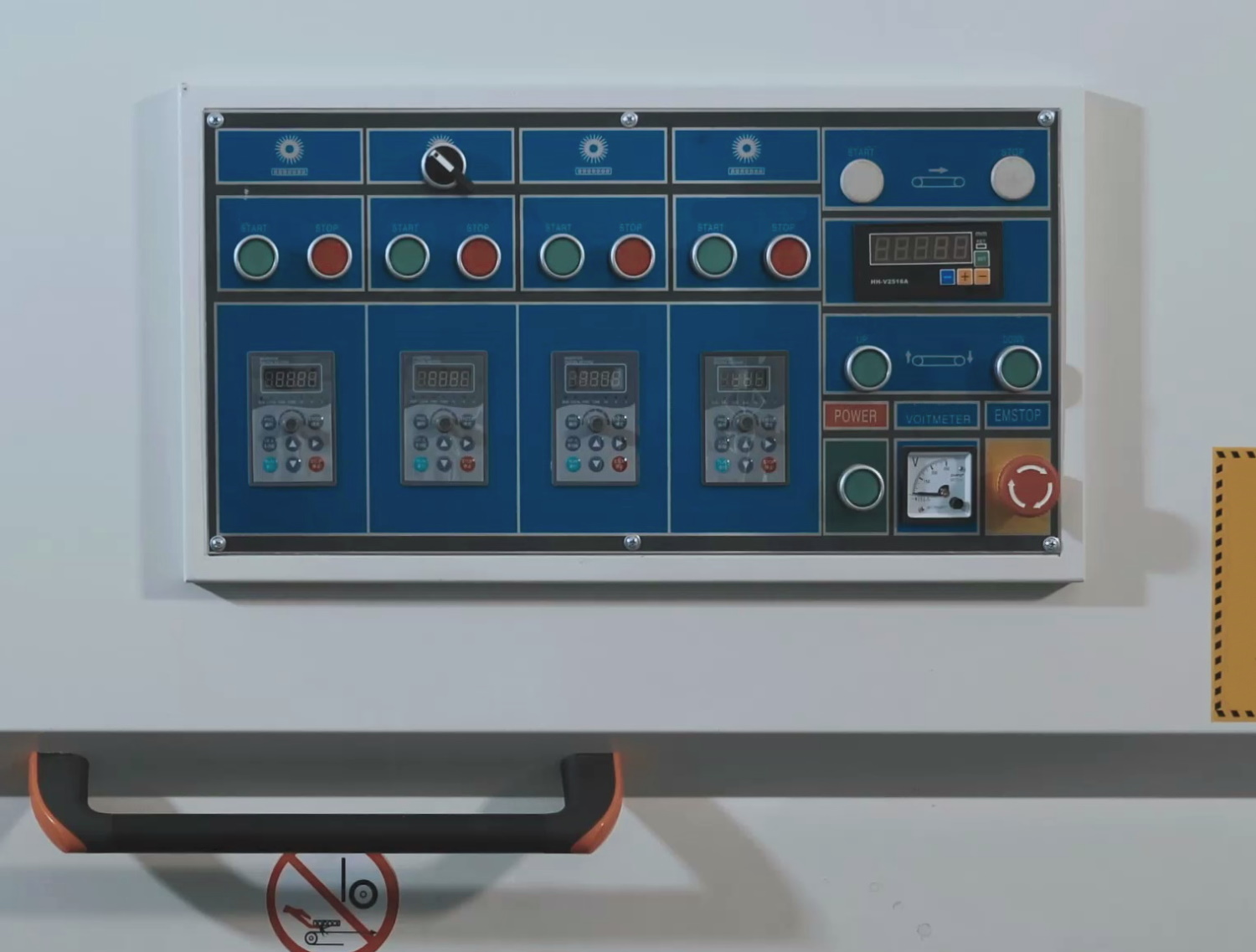

ПАНЕЛЬ УПРАВЛЕНИЯ
Панель управления обеспечивают удобство и безопасность в работе оператору.

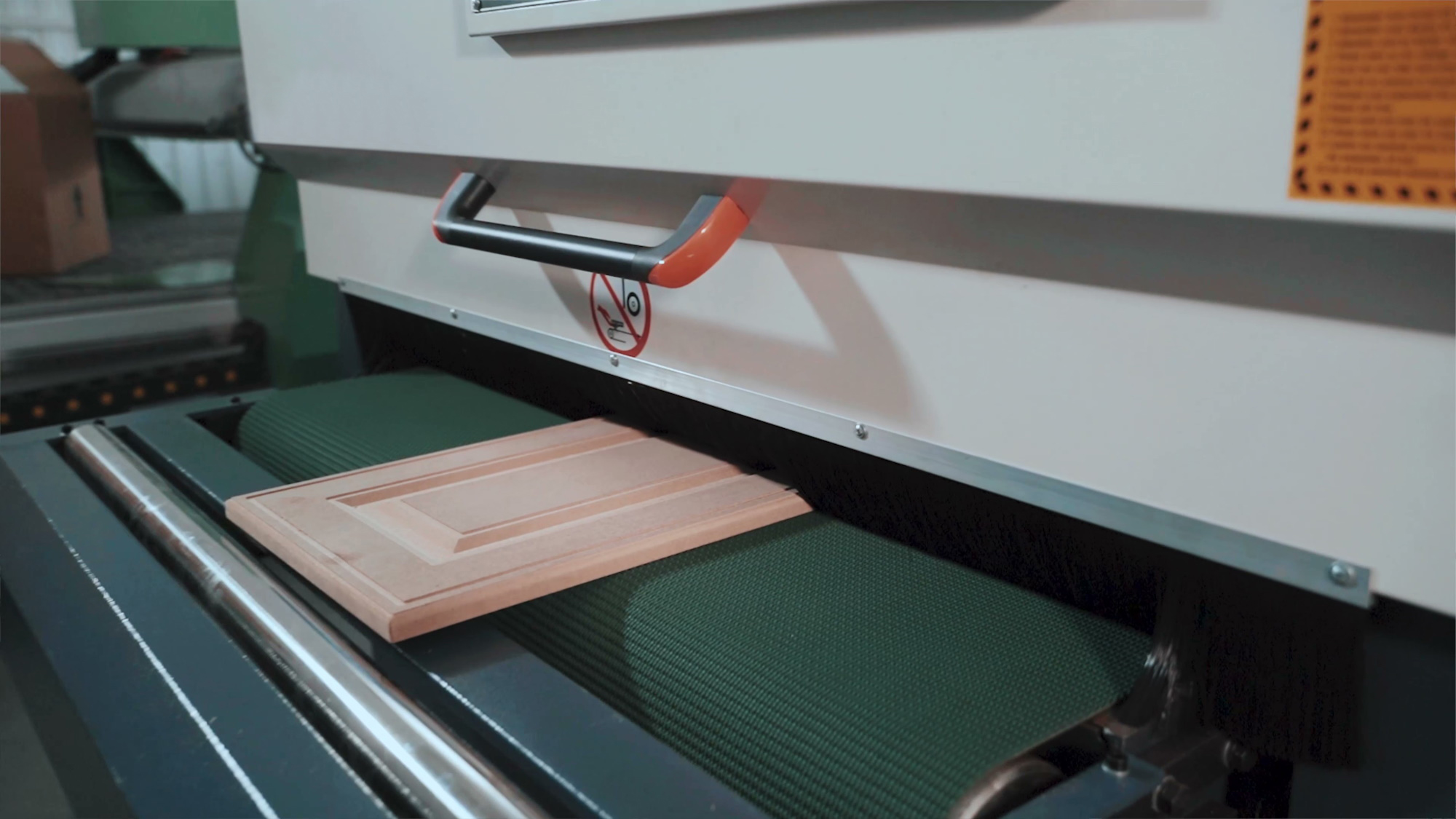

ПОДАЮЩИЙ РАБОЧИЙ СТОЛ
Панель управления обеспечивают удобство и безопасность в работе оператору.

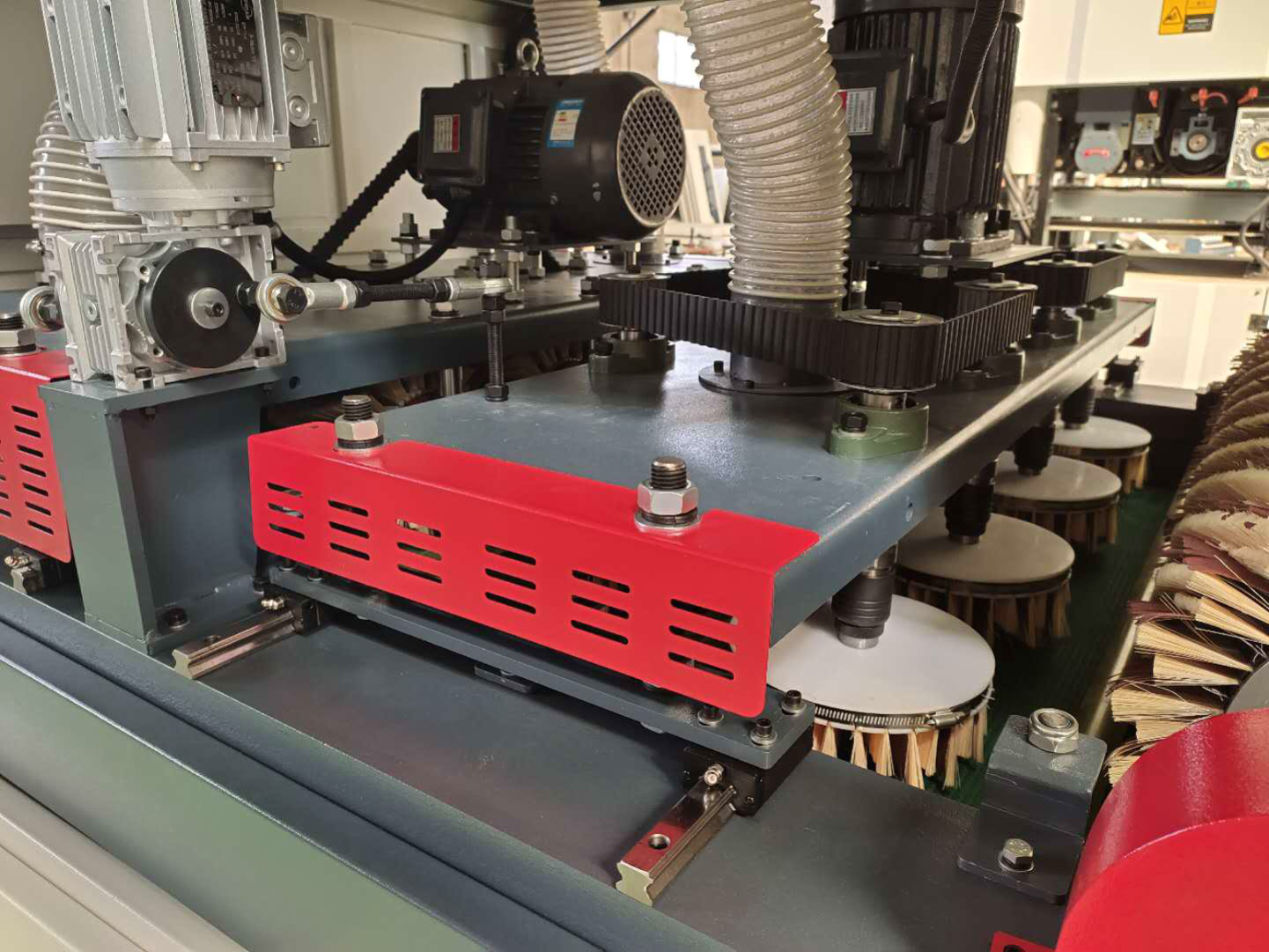

МЕХАНИЗМ ОСЦИЛЛЯЦИИ
Осцилляции – это попеременного перемещения каждого из узлов. Данный механизм позволяет обработать максимально качественно всю площадь заготовки.
ЭЛЕКТРОШФКАФ
Встроенный электрошкаф надежно защищает электронику от пыли.
