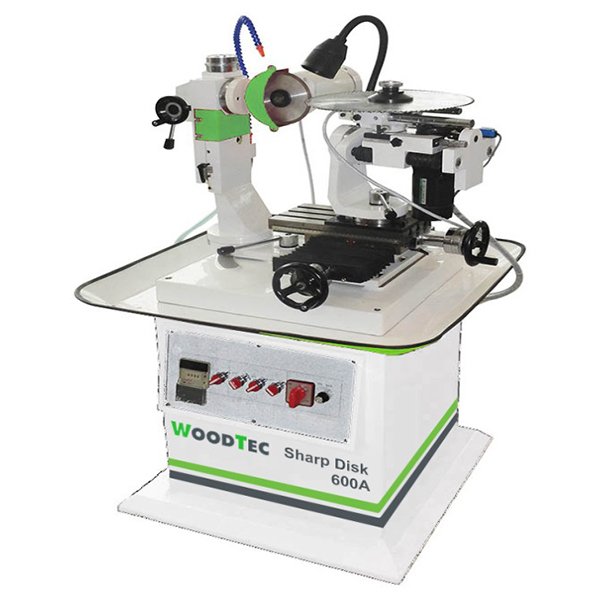

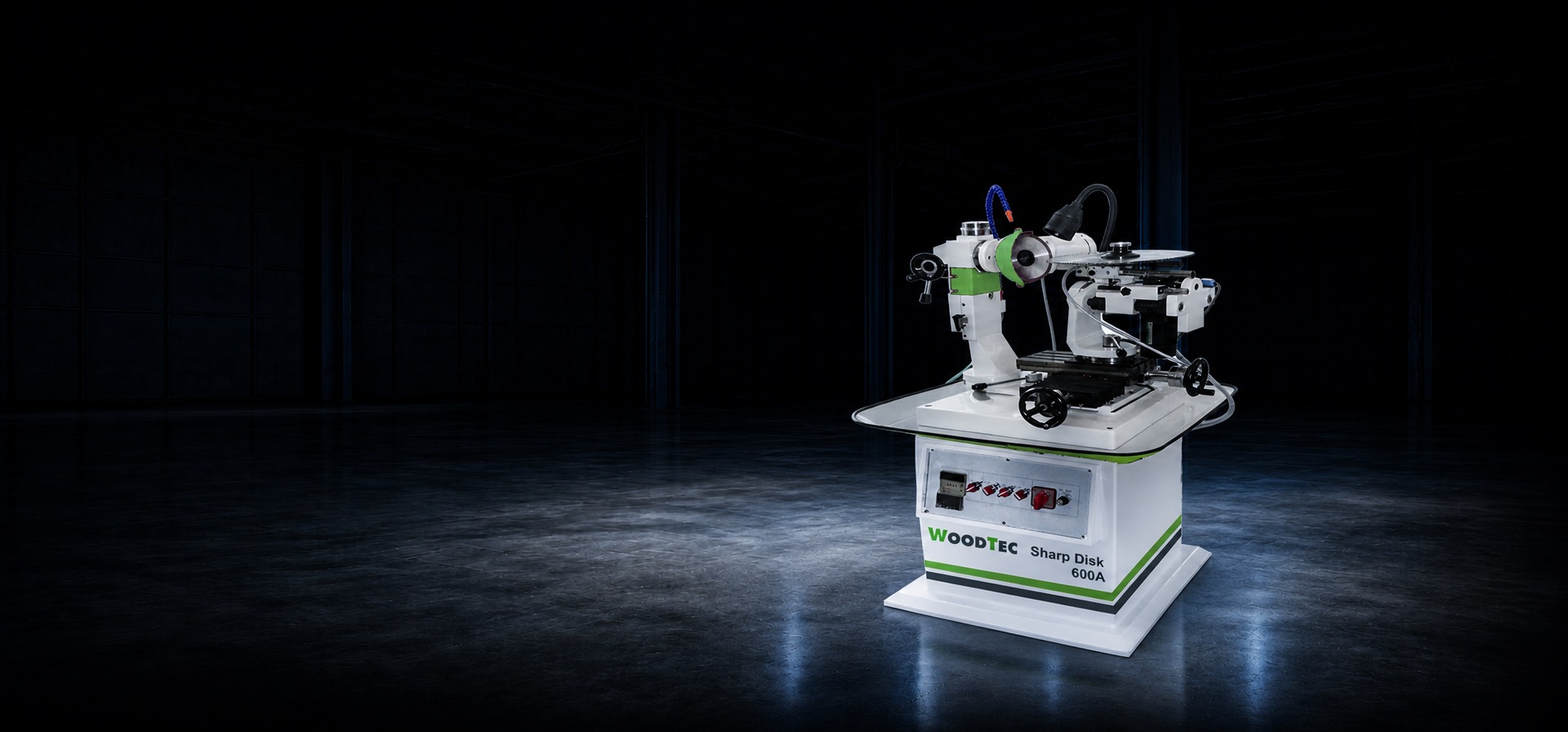

Станок для заточки дисковых пил с напайками WoodTec Sharp Disk 600A

НАДЕЖНАЯ МАССИВНАЯ СТАНИНА

Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует точность заточки инструмента.

Благодаря высокой массе станка не требуется фундамент для его установки.

Виброустойчивость станка достигается за счет его жесткости и массы (260 кг).

ПОЗИЦИОНИРОВАНИЕ ПИЛЫ

Осуществляется при помощи фланца большого диаметра и опоры с встроенным электромагнитом, тем самым исключается прогиб пилы.

Переход с одного посадочного диаметра на другой осуществляется за счет переходных колец.

ЭЛЕКТРОМАГНИТ С ИНДУКЦИОННЫМ ДАТЧИКОМ

Во время подвода пилы в зону заточки и самой заточки пила жестко фиксируется электромагнитом, в тот момент, когда происходит перемещение пилы на зуб, срабатывает концевой выключатель и электромагнит отключается, позволяя беспрепятственно толкателю подвести следующий зуб в зону заточки.

КОНТРОЛЛЕР ДЛЯ УПРАВЛЕНИЯ ПРОЦЕССОМ ЗАТОЧКИ

Отсчет количества зубьев и циклов заточки отображается на цифровом табло – автоматическая остановка работы станка.

По завершении рабочего процесса срабатывает сигнальная лампа.

РЕГУЛИРОВКА СКОРОСТИ ПОДАЧИ ПИЛЫ В ЗОНУ ЗАТОЧКИ

Регулировка скорости движения каретки позволяет подбирать режим заточки дисковых пил в зависимости от ее параметров и геометрии зубьев.

НАСТРОЙКА ДИАМЕТРА ПИЛ

Затачиваемая пила настраивается на диаметр при помощи маховика и винтовой пары (винт-гайка).

Максимальный диаметр затачиваемой пилы 630 мм.

ШКАЛА УГЛОВ

Углы заточки устанавливаются по градуированной шкале, которая применяется для настройки переднего и заднего углов заточки.

ПЕРЕМЕЩЕНИЕ ЗАТОЧНОГО СТОЛА ЗА СЧЕТ ПЕРЕДАЧИ ВИНТ-ГАЙКА

Позволяет с высокой точностью настраивать съем с изношенной грани, и как следствие увеличивается ресурс затачиваемого инструмента.

Съем с изношенной грани зубьев пилы задается по шкале.

ТОЧНАЯ НАСТРОЙКА ТОЛКАТЕЛЯ

Позволяет регулировать шаг зубьев затачиваемой дисковой пилы и затачивать на станке пилы с крупным шагом, применяемые в лесопилении на бревнопильных и многопильных станках.

Максимальный шаг зубьев 100 мм.

Также конструкция толкателя позволяет регулировать положение толкающего штифта относительно зубьев затачиваемой дисковой пилы

ЗАТОЧНОЙ УЗЕЛ С РЕГУЛИРОВКОЙ ПОВОРОТА ЗАТОЧНОЙ ГОЛОВКИ И ПОДЪЕМОМ/ОПУСКАНИЕМ ЗАТОЧНОЙ ГОЛОВКИ

Регулировка заточной головки на заданный угол имеет градуированную шкалу на 360 град, что позволяет затачивать пилы со скошенными зубьями и пилы с более сложной трапециевидной формой зубьев.

Механизм подъема/опускания позволяет позиционировать заточной круг относительно зубьев дисковой пилы в зависимости от ее толщины.

СМЕННЫЕ ФЛАНЦЫ ДЛЯ УСТАНОВКИ ДИСКОВЫХ ПИЛ ЧЕРЕЗ ПЕРЕХОДНОЕ КОЛЬЦО

Со станком поставляются фланцы (2 шт.) диаметром 48 и 95 мм.

Большой фланец диаметром 95 мм позволяет устанавливать дисковые пилы с посадочным диаметром до 75 мм.

Малый фланец диаметром 48 мм позволяет устанавливать дисковые пилы с посадочным диаметром до 35 мм.

НАБОР ПЕРЕХОДНЫХ КОЛЕЦ

Позволяет устанавливать и затачивать дисковые пилы с различными посадочными диаметрами.

Со станком поставляются переходные кольца (9 шт.) диаметром 20, 22, 25,4, 30, 32, 40, 50, 60, 70 мм.

УСТРОЙСТВО ДЛЯ ЗАТОЧКИ ПОДРЕЗНЫХ ДИСКОВЫХ ПИЛ ДИАМЕТРОМ ОТ 100 ММ

Устройство оснащено регулируемой по диаметру пил площадкой с 2-мя постоянными магнитами – устанавливается вместо основного устройства (с электромагнитом).

Также для заточки подрезных дисковых пил необходимо заменить большой фланец на малый и установить соответствующее переходной кольцо.

НАБОР ГАЕЧНЫХ КЛЮЧЕЙ

Для замены заточного шлифовального круга, а также для обслуживания станка и его переналадки.

СИСТЕМА ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

В качестве охлаждающей жидкости (СОЖ) применяется водосмешиваемая эмульсия, которая подается в зону заточки при помощи гибкого коленчатого шланга.

Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.

БАК ДЛЯ СОЖ ИЗ ИЗНОСОСТОЙКОЙ СТАЛИ

Ёмкость бака около 15 л.
