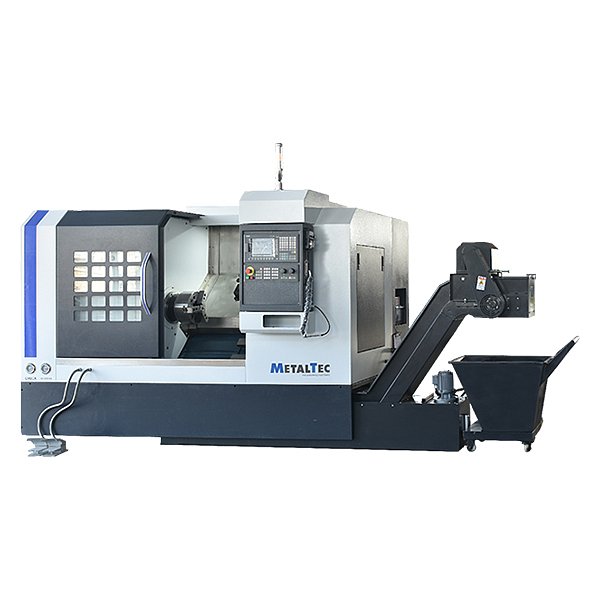

Токарный станок ЧПУ с наклонной станиной MetalTec ТС 45 x 750 (ПРОМ+)
Артикул: МК 352901
Ø обработки: 450 мм
Расстояние между центрами: 750 мм
Мощность двигателя: 11 / 15 кВт
Система ЧПУ: Siemens
Тип направляющих: Качения
Вес: 3900 кг
Назначение
Токарный станок с ЧПУ - MetalTec TC 45 х 750 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
Применение
За счет наклонной массивной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Преимущества
- Современный внешний вид станка, высокое качество лакокрасочного покрытия
- Эргономичный дизайн и удобное расположение основных модулей станка
- Станок компактный, занимает мало пространства на производстве
- Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Мощный двигатель для стабильной и высоко производительной работы
- Система установки и смены инструмента для решения технических задач любой сложности
- Подача смазочно-охлаждающей жидкости в зону резки
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
- Кабинетная защита
- Шкаф с электрокомпонентами, степень защиты IP54
Особенности
- Наклонная моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость
- Направляющие качения 35 мм (Тайвань)
- Шарико-винтовая пара d32 мм (Тайвань)
- Полное кабинетное ограждение
- Проходное отверстие шпинделя 50 мм
- Станина имеет индукционную закалку с твердостью> HRC 55

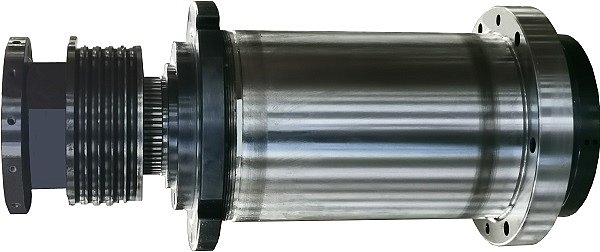

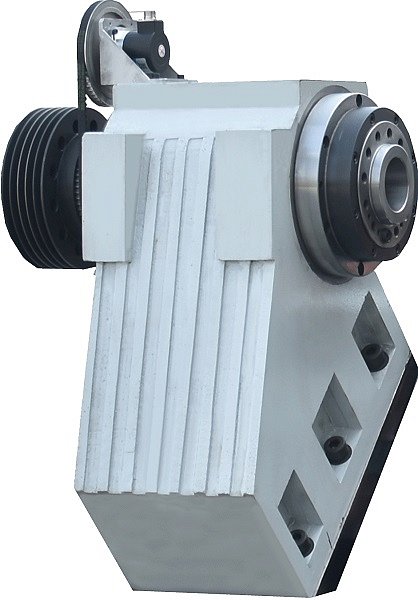

- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
- Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев
Комплектация
|
Комплектации |
ПРОМ+ |
| КАБИНЕТНОЕ ОГРАЖДЕНИЕ | + |
|
ГИДРАВЛИЧЕСКИЙ ПАТРОН 200 ММ |
+ |
|
12-ТИ ПОЗИЦИОННАЯ ПРИВОДНАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА |
+ |
|
СЕРВОДВИГАТЕЛЬ ШПИНДЕЛЯ 11 / 15 кВт |
+ |
|
ПРИВОДНАЯ СИСТЕМА SIEMENS |
+ |
|
НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА |
+ |
|
НАПРАВЛЯЮЩИЕ КАЧЕНИЯ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ - HIWIN (Тайвань) |
+ |
|
ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ |
+ |
|
ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ |
+ |
| Опции | |
| ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА | + |
| ДЕТАЛЕУЛОВИТЕЛЬ |
+ |
|
ИЗМЕРЕНИЕ И ПРИВЯЗКА ИНСТРУМЕНТА |
+ |
|
СИСТЕМА УДАЛЕНИЯ И ФИЛЬТРАЦИИ МАСЛЯННОГО ТУМАНА |
+ |
|
ПОДАЧА СОЖ ВЫСОКОГО ДАВЛЕНИЯ 20 БАР |
+ |
Конструктивные особенности
КАБИНЕТНОЕ ОГРАЖДЕНИЕ
Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования.
Кабинетное ограждение обеспечивает защиту оператора станка от возможных трав в процессе работы – возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло.
Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса.

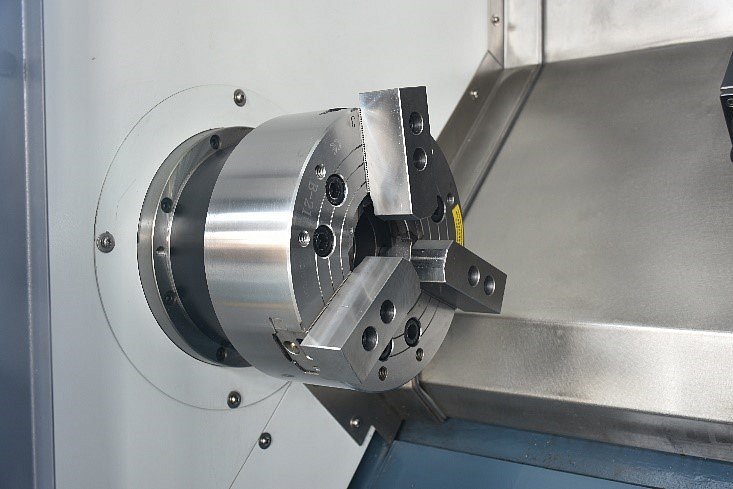

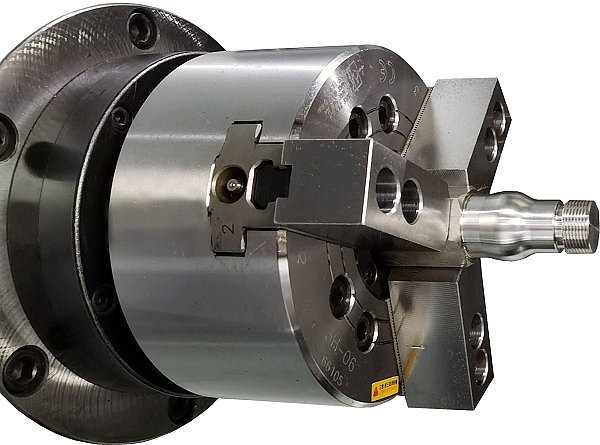

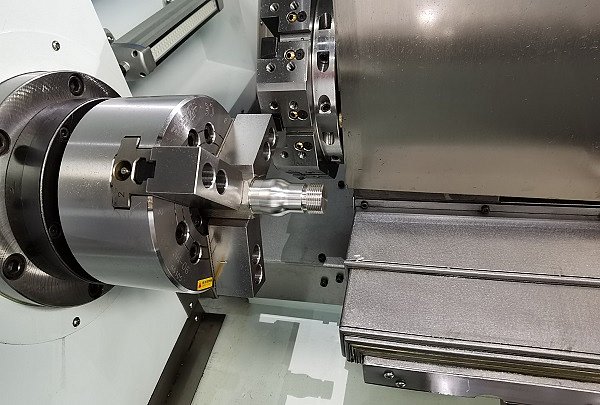

ГИДРАВЛИЧЕСКИЙ ПАТРОН 200 ММ
Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.)
Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно.
За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0,05 – 0,08 мм

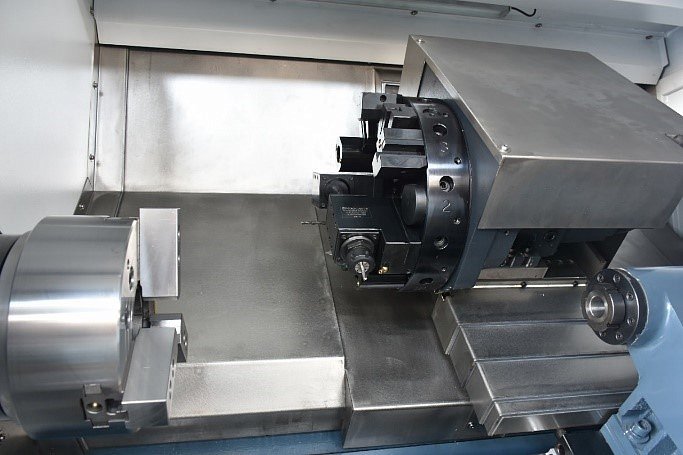

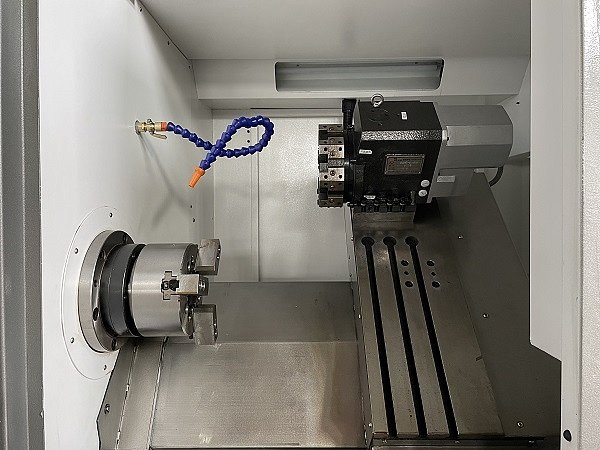

12-ТИ ПОЗИЦИОННАЯ ПРИВОДНАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА
Максимальное количество устанавливаемых инструментов составляет - 12 ед.
Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20 х 20 мм и расточными блоками диаметром 25 мм.
В комплекте идут 2 блока приводного инструмента:
- ATH30-ER25
- RTH30-ER25

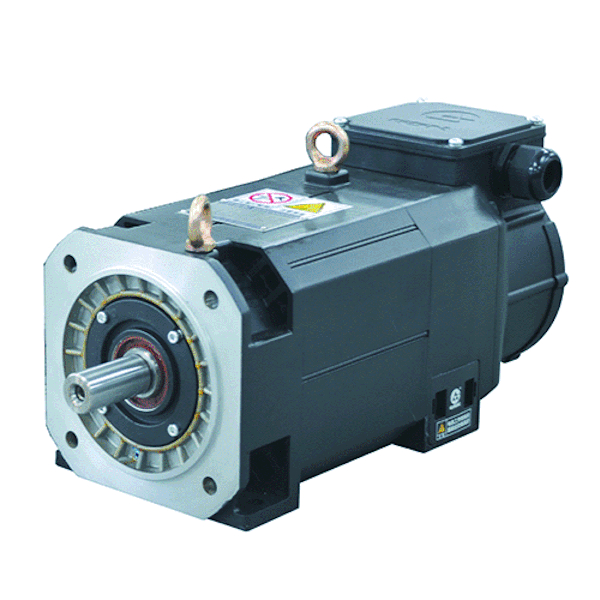

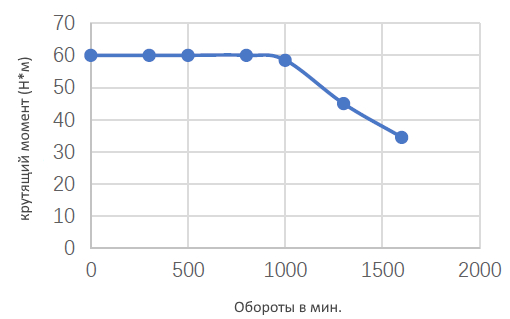

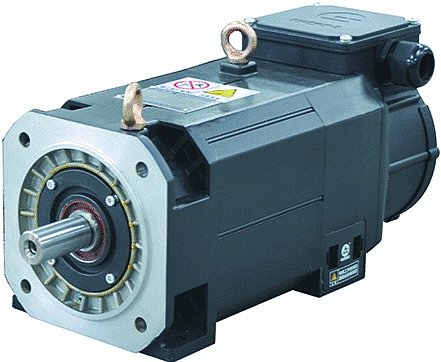

СЕРВОДВИГАТЕЛЬ ШПИНДЕЛЯ 11 / 15 кВт

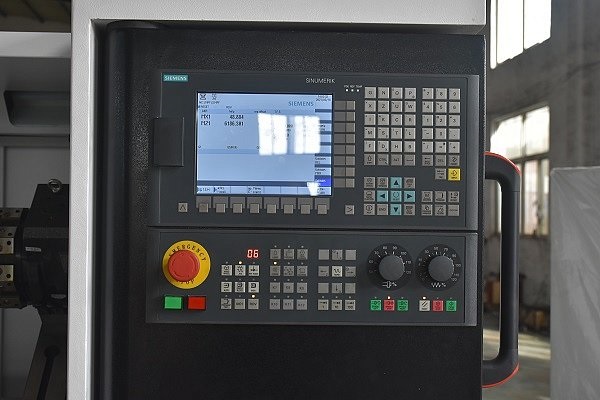

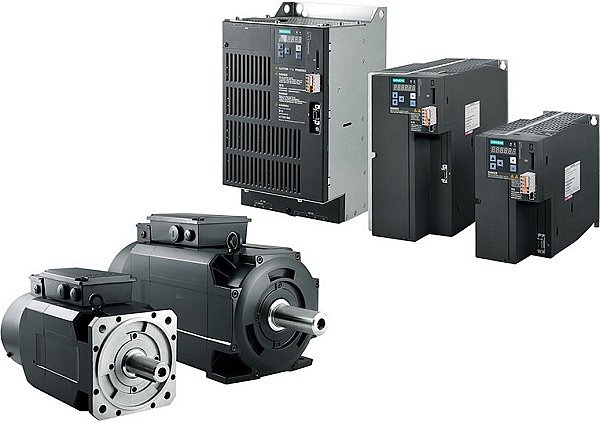

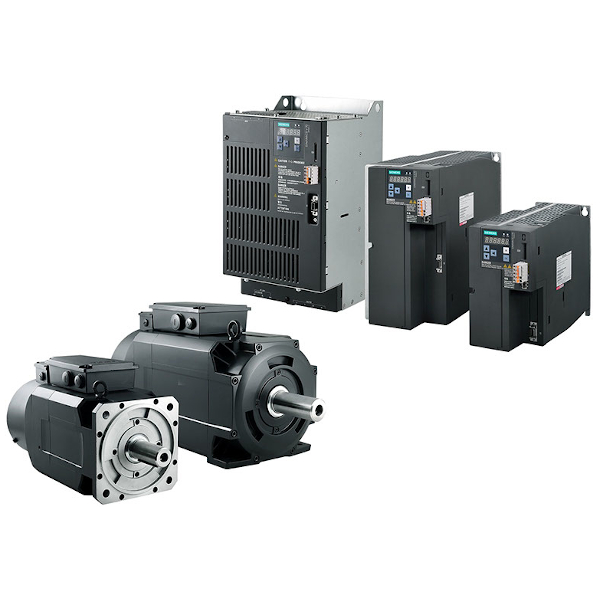

ПРИВОДНАЯ СИСТЕМА SIEMENS
Серводвигатели Siemens на осях X и Z обеспечивают минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.
Благодаря множеству технических инноваций приводная система Siemens задает новые стандарты в классе приводов станков.

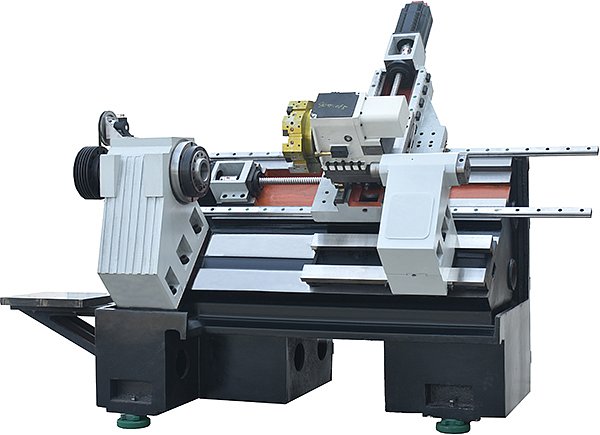

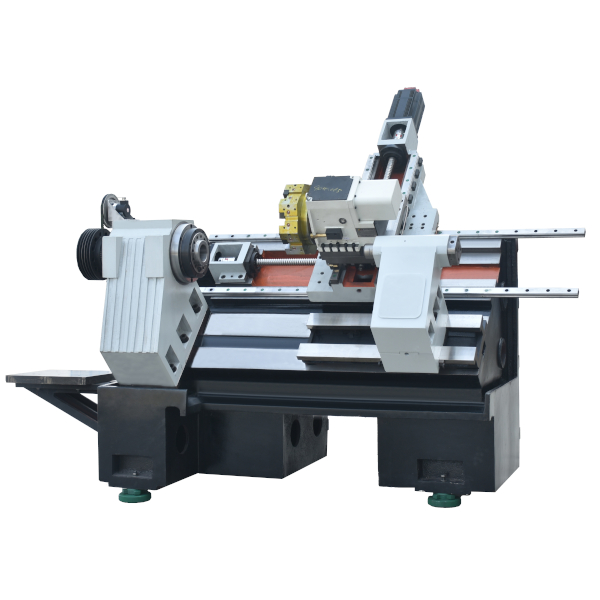

НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА
Отсутствие вибраций при обработке, жесткость и стабильность конструкции.
Для снятия напряжения станины проходят термообработку.
Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.
В стандартной комплектации станок оборудован виброопорами.

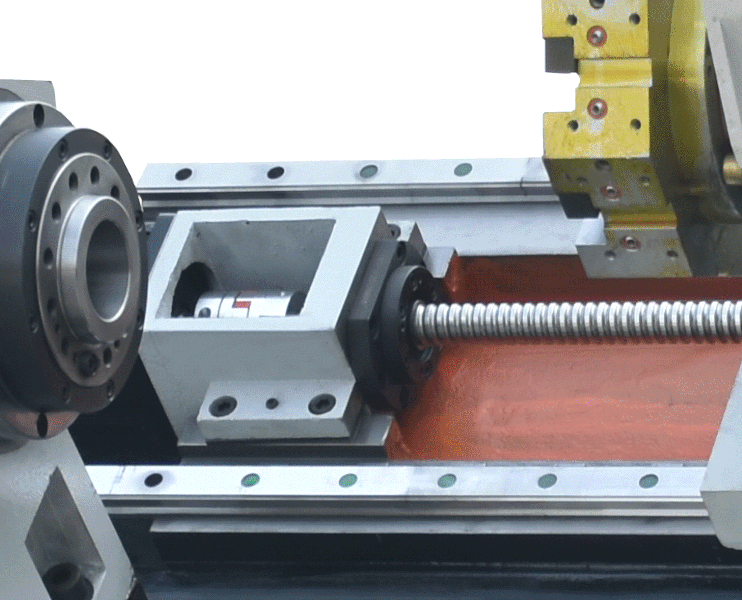

НАПРАВЛЯЮЩИЕ КАЧЕНИЯ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ - HIWIN (Тайвань)
Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода.
Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – суппорта с установленной револьверной головой.
ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ
Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка.
Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования.

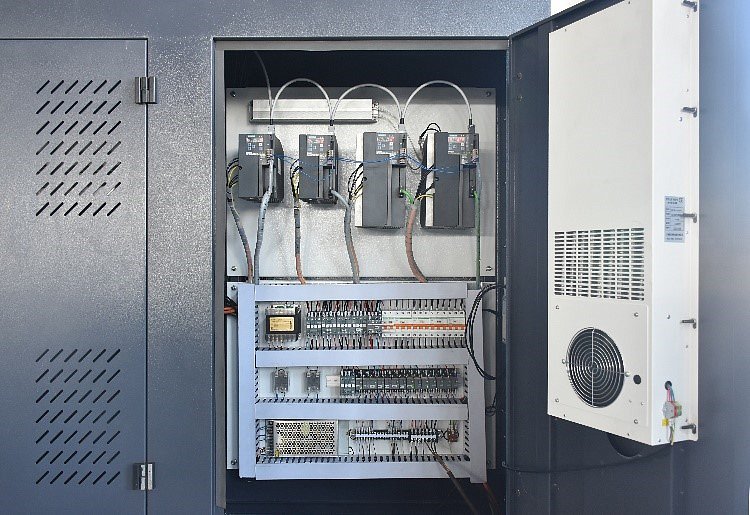

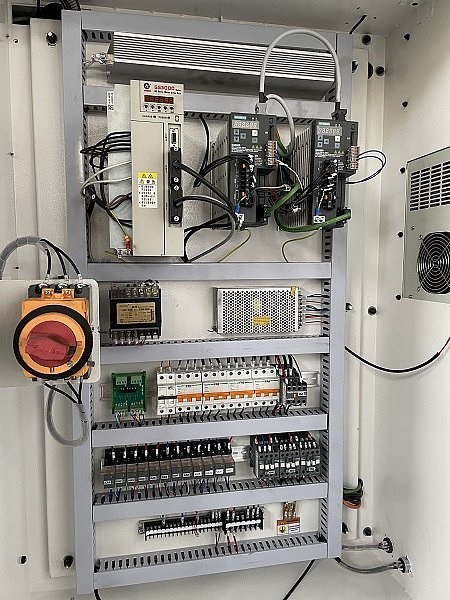

ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ
Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ).
Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка.
На своем производстве мы не экономим на электрокомпонентах и используем комплектующие ведущих мировых производителей, что позволяет избежать помех и ошибок при обмене информацией с исполнительными механизмами.
Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Siemens (Германия).
Контакторы – Sсhneider (Франция).
Опции

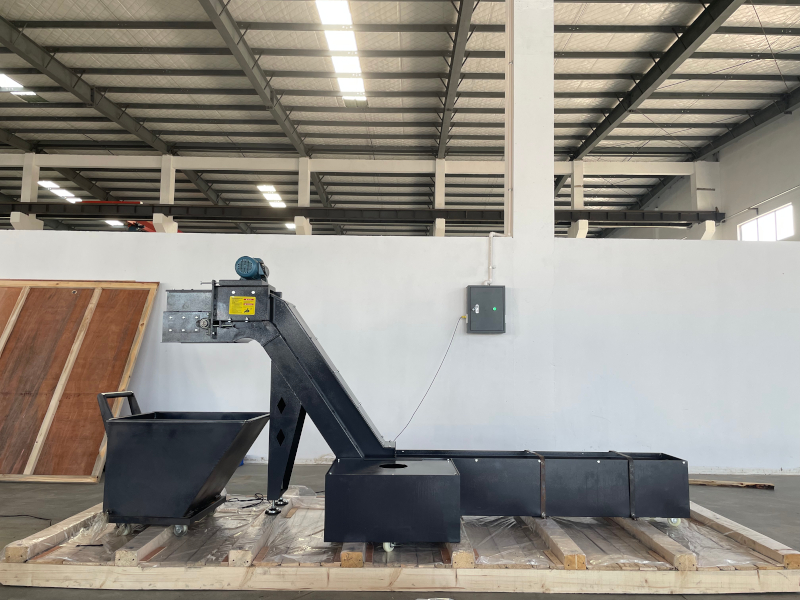

ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА
Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ.
Необходимое решение для высокопроизводительного использования станка.

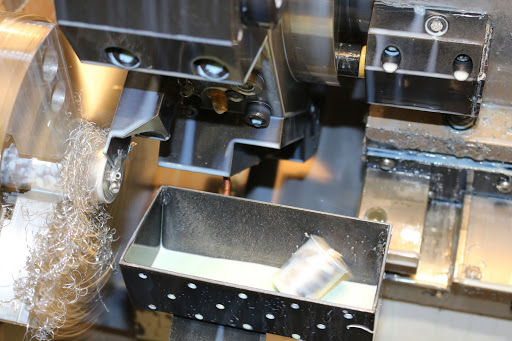

ДЕТАЛЕУЛОВИТЕЛЬ

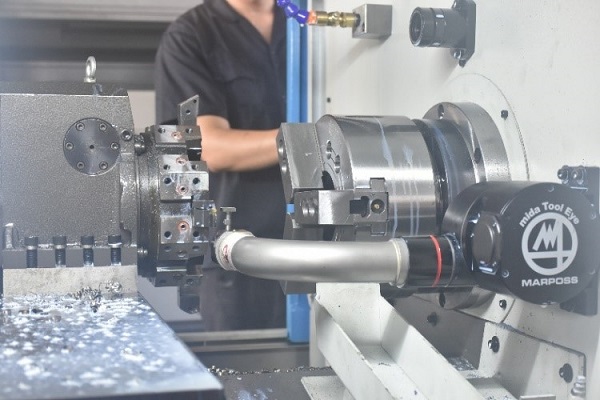

ИЗМЕРЕНИЕ И ПРИВЯЗКА ИНСТРУМЕНТА
Состоит из неподвижной базы и мобильной руки, которая может двигаться в позицию замера в двух режимах:
- Вручную, оператором. Идеально для средней загруженности производства и средним уровнем автоматизации.
- Автоматически, электроприводом: рука контролируется ЧПУ, идеально для высокой загруженности производства и высоким уровнем автоматизации.
Это является необходимым условием для проверки инструментов на предмет износа и поломки в течение цикла обработки.

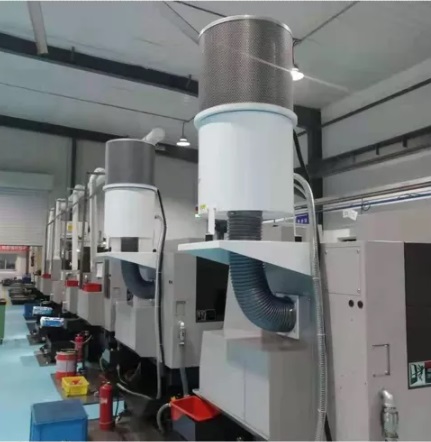

СИСТЕМА УДАЛЕНИЯ И ФИЛЬТРАЦИИ МАСЛЯННОГО ТУМАНА
Процесс удаления (сбора) масляного, водяного и/или другого тумана охлаждающей жидкости из окружающей среды во время механообрабатывающего станка.
Для обеспечения более чистой рабочей среды и защиты оператора станка. Эта система значительно снижает воздействие масляного тумана, сводя к минимуму воздействие остаточного масла не загрязняя воздух в помещении.

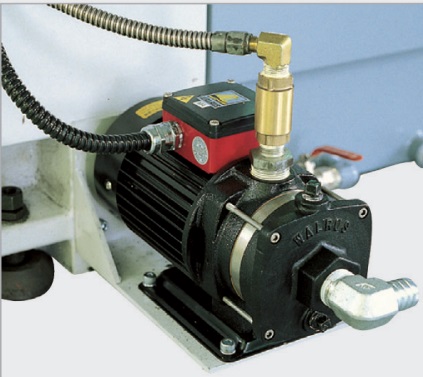

ПОДАЧА СОЖ ВЫСОКОГО ДАВЛЕНИЯ 20 БАР
Позволяет оптимизировать уделение стружки и тепла из зоны резания путем подачи смазочно-охлаждающих жидкостей через револьверную голову с высоким давлением (до 20 бар).
Тем самым режущая кромка инструмента дольше сохраняет свои заявленные характеристики, что позволяет экономит на инструменте и времени его замены.
