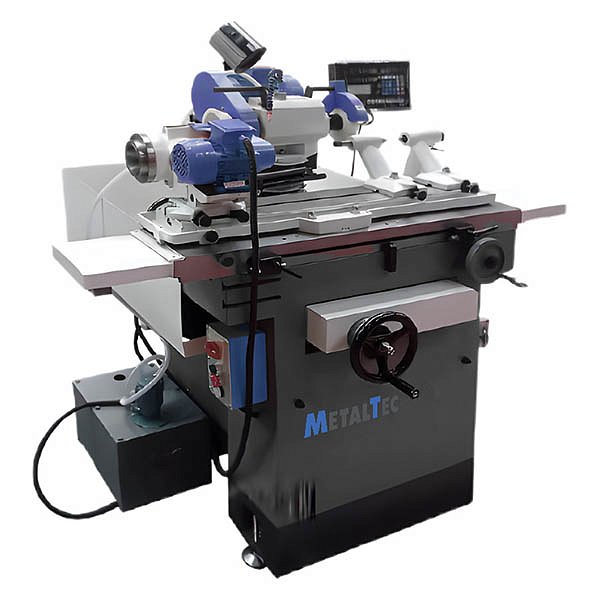

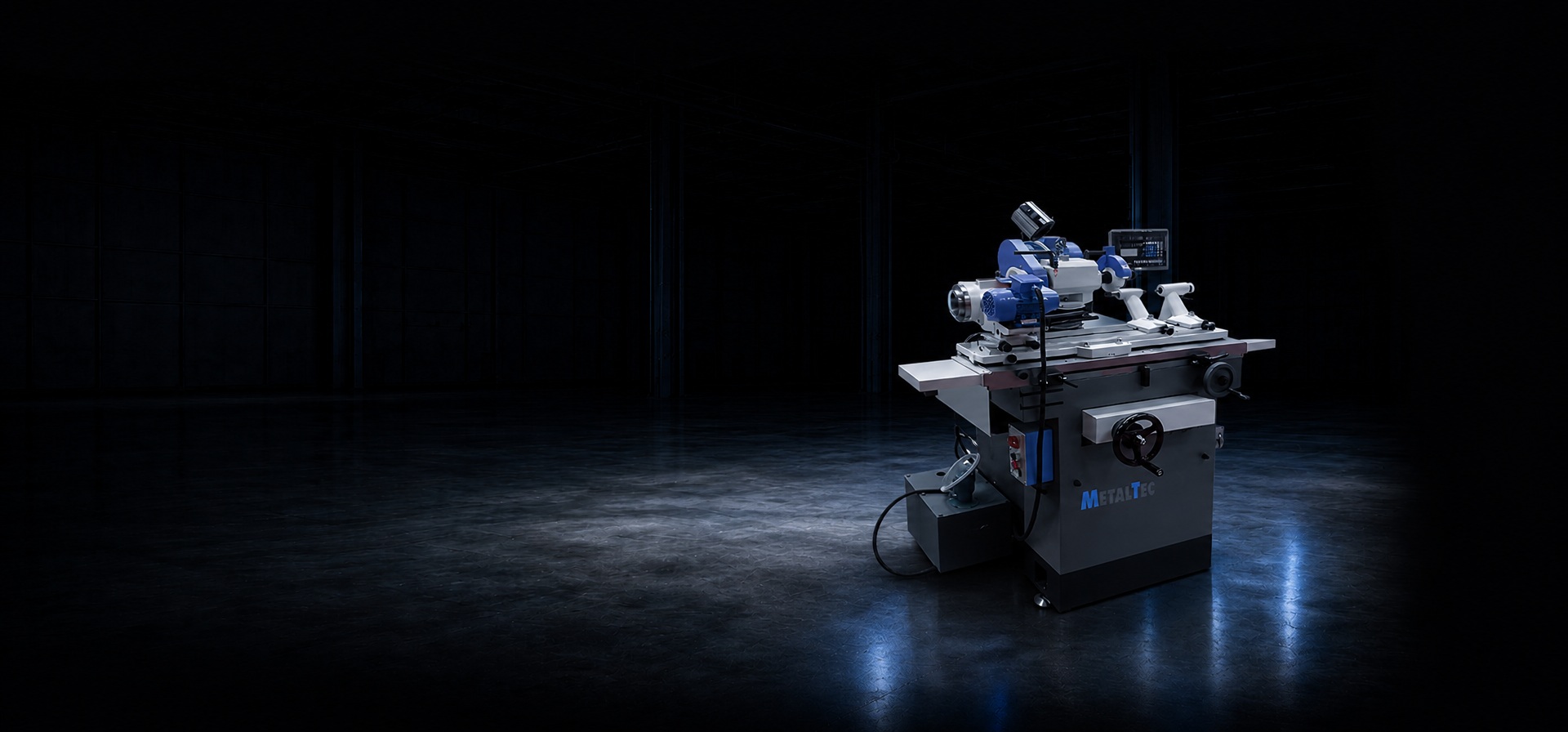

Универсально-заточный станок MetalTec M480
Артикул: 69056
Диаметр хвостовика концевого инструмента, мм: 4-25
Макс. размер насадных фрез, мм: 250 x 400
Вес: 950 кг
НАЗНАЧЕНИЕ:
Станок предназначен для заточки и доводки многозубого режущего инструмента из инструментальных сталей и твёрдых сплавов диаметром 25 - 250 мм.
Станок позволяет затачивать все виды режущего инструмента, применяемого в металлообработке: фрезерного, токарного, сверлильного, резьбонарезного, зуборезного инструмента и т. п.)
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок рекомендуется для металлообрабатывающих производств, где применяются следующие виды режущего инструмента:
- фрезерный инструмент (концевые фрезы с плоским торцем, торцевые фрезы, насадные дисковые фрезы);
- токарный инструмент (резцы токарные напайные твердосплавные и из быстрорежущих сталей);
- сверлильный инструмент (сверла, центровочные сверла, ступенчатые сверла, развертки, зенкеры, зенковки, цековки);
- зуборезный инструмент (червячные и модульные фрезы, долбяки);
- резьбонарезной инструмент (метчики прямые и спиральные).
Также станок рекомендуется для сервисных центров по заточке режущего инструмента.
Данный станок применяется для заточки лезвий инструментов из быстрорежущей стали, из твердых сплавов и других материалов, также удобен для заточки наружных, плоских канавок и формовочных поверхностей. В комплекте со специальной оснасткой также может шлифовать различные шестерни, червячные фрезы для червячной шестерни, фасонные фрезы, концевые сферические фрезы, спиральные сверла, конические развертки и др.
Конструкция рамы шлифовального диска подвижная, можно производить регулировку в двумерном пространстве. Рабочая передняя бабка вращается в двух направлениях, и имеет с одного торца NT50, с другого внутренний конус Морзе №5, которые соответствуют международным стандартам, применяется к разным типам инструментов и захватам. Рабочий стол поддерживается линейными направляющими, с усиленной нагрузкой, работа слаженная и точная.

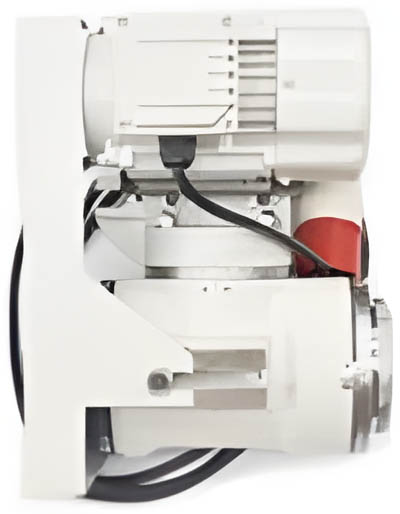

УНИВЕРСАЛЬНЫЙ ТОЧИЛЬНЫЙ АППАРАТ

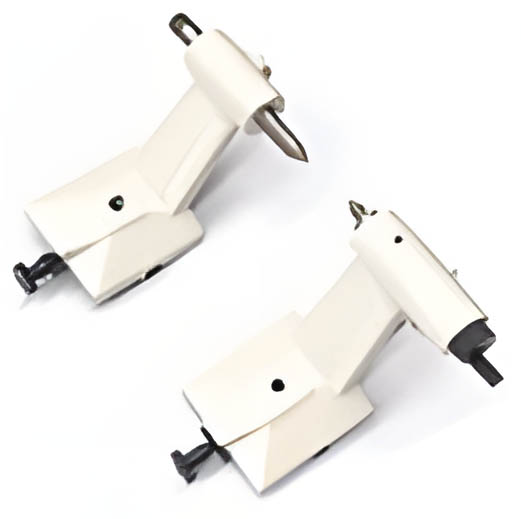

ПРАВАЯ И ЛЕВАЯ БАБКА

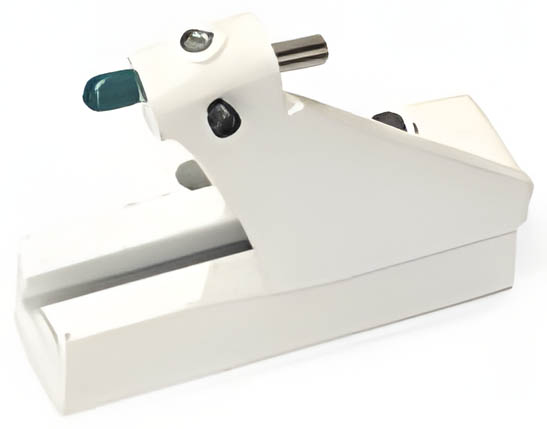

ИНСТРУМЕНТ ДЛЯ ПРАВКИ ШЛИФОВАЛЬНОГО КРУГА
ЗАЩИТНЫЙ КОЖУХ ШЛИФОВАЛЬНОГО ДИСКА
ЦЕНТРАЛЬНЫЙ ВАЛ ДЛЯ ВНУТРЕННЕЙ ШЛИФОВКИ

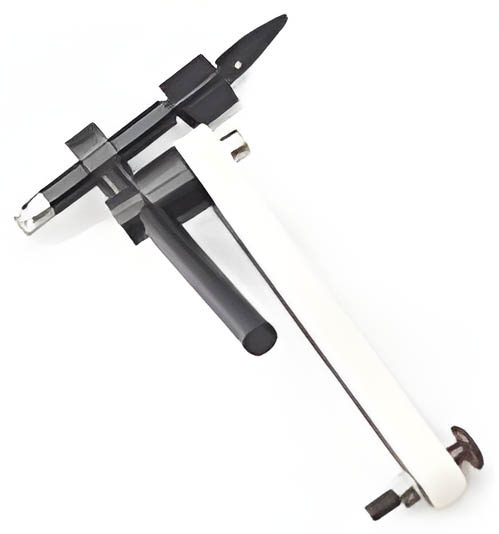

ПРИСПОСОБЛЕНИЕ ДЛЯ ПОДДЕРЖКИ ИНСТРУМЕНТА

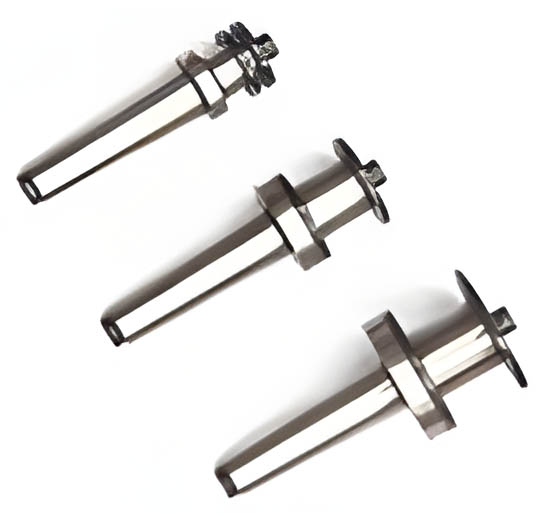

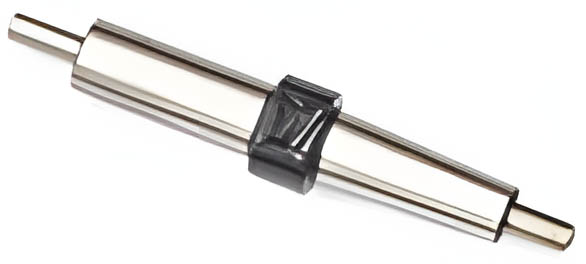

ЦЕНТРАЛЬНЫЙ ВАЛ Ø 22, 27, 32

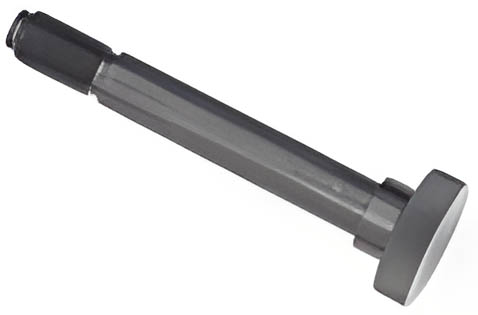

НАТЯЖНОЙ СТЕРЖЕНЬ M24 (NT50)

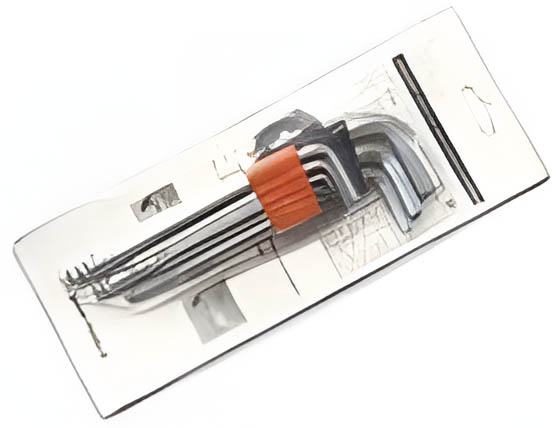

ШЕСТИГРАННЫЙ ТОРЦЕВОЙ ГАЕЧНЫЙ КЛЮЧ

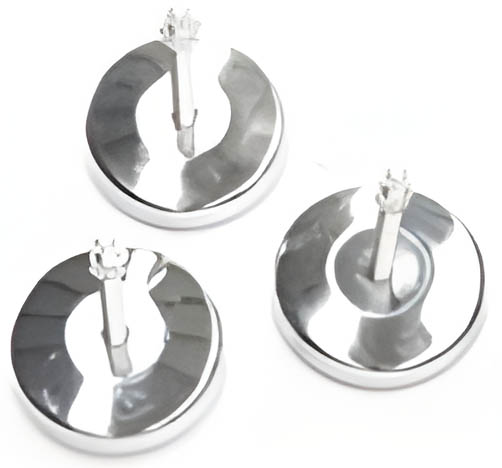

ОПОРНАЯ НОЖКА
ШЛИФОВАЛЬНЫЙ ДИСК
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ (ОПЦИИ):
50K УСТРОЙСТВО ДЛЯ ЗАТОЧКИ СВЕРЛ Ø 2 - 32 ММ
Оснащено высокоточными насеченными лимбами и 6-ти кулачковым патроном (размерность 4”). Устройство 50К позволяет затачивать сверла, центровочные сверла, ступенчатые сверла, цековки и т. п., а также заходную часть метчика). Особенность конструкции позволяет затачивать сверлильный инструмент с различными хвостовиками, как с цилиндрическими, так и с коническими конус Морзе 1, 2, 3.
50KQ УСТРОЙСТВО ДЛЯ ЗАТОЧКИ КОНЦЕВЫХ ФРЕЗ С ПЛОСКИМ ТОРЦЕМ
Устройство оснащено пневматическим подшипником, что позволяет добиваться более высокого качества заточки.
50S УСТРОЙСТВО С ЭЛЕКТРОПРИВОДОМ И 3-Х КУЛАЧКОВЫМ ПАТРОНОМ
Для круглого наружного и внутреннего шлифования. Устройство оснащено задним поддерживающим центром (пинолью) для осуществления наружного шлифования.
50HC УСТРОЙСТВО ДЛЯ ЗАТОЧКИ ДИСКОВЫХ ОТРЕЗНЫХ И ПРОРЕЗНЫХ ФРЕЗ (2-Х И 3-Х СТОРОННИХ)
А так же фасонных фрез, торцевых фрез, червячных и модульных фрез. Устройство оснащено подпружиненным упором, позволяющим затачивать насадные (торцевые, отрезные и прорезные) и концевые фрезы (грибковые и для T-образных пазов) по плоским граням.
50D УСТРОЙСТВО ДЛЯ ЗАТОЧКИ КОНЦЕВЫХ ФРЕЗ С ПЛОСКИМ ТОРЦЕМ
Можно осуществить заточку таких инструментов как торцевые фрезы с цилиндрическим хвостиком и конусом Морзе №4 Ø 3 - 30 мм, червячных фрез, токарного резца. Производимые операции по заточке на данном устройстве можно производить также на устройстве 600E.
50Q УСТРОЙСТВО ДЛЯ ЗАТОЧКИ РУЖЕЙНЫХ СВЕРЛ
Для сверл диаметром от 3 до 38 мм и длиной от 200 до 3000 мм. По согласованию с заказчиком возможна поставка устройства для заточки ружейных сверл диаметром от 2 до 42 мм.
50R УСТРОЙСТВО ДЛЯ ЗАТОЧКИ КОНЦЕВЫХ ФРЕЗ С ПЛОСКИМ И РАДИУСНЫМ ТОРЦЕМ, ШАРОВЫХ И РАДИУСНЫХ РЕЗЦОВ
Устройство оснащено микрометрической настройкой нулевой точки по 2-м плоскостям. Упорная планка, на которую опирается концевая фреза, позволяет затачивать спиральные фрезы по диаметру. Затачиваемая фреза зажимается в резьбовой цанге.
УЦИ (УСТРОЙСТВО ЦИФРОВОЙ ИНДИКАЦИИ)
Позволяет производить отчет линейных перемещений по осям X и Y. Данное устройство позволяет безошибочно находить нулевые точки затачиваемого инструмента и отслеживать перемещения осей при помощи, числовых значений, отображаемых на панели управления осями, что обеспечивает высокую точность заточки.
БАК ДЛЯ СОЖ
Выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.
ЗАЖИМНАЯ ГИЛЬЗА ДЛЯ РЕЗЬБОВОЙ ЦАНГИ
ПРЕЦИЗИОННЫЙ УПОР ДЛЯ ЗАТОЧКИ КОНЦЕВОЙ ФРЕЗЫ С РАДИУСНЫМ ТОРЦЕМ
Поставляется в комплекте с устройством 50R.
НАБОР РЕЗЬБОВЫХ ЦАНГ (ТИП 5С)
Для устройства 50R, 50D – диаметр цанги 6, 8, 10, 12, 16, 20 и 25 мм. Другие размеры цанг свыше 6 мм по отдельному согласованию.
РЕЗЬБОВАЯ ЦАНГА (ТИП 5С)
Для устройства 50R, 50D – диаметр цанги 3, 4 или 5 мм (указывается при заказе). Другие размеры цанг ниже 3 мм по отдельному согласованию.
ОПРАВКА MT4 ДЛЯ ЗАТОЧКИ НАСАДНЫХ ФРЕЗ
Для заточки дисковых отрезных и прорезных фрез (2- х и 3-х сторонних), фасонных фрез, торцевых фрез, червячных и модульных фрез. Длина оправки зависит от толщины / высоты фрезы и указывается при заказе. Также необходимо при заказе указать диаметр оправки (соответствует посадочному диаметру фрезы).
ПОДСТАВКА ДЛЯ СТАНКА (ТУМБА)
Повышает жесткость и виброустойчивость станка, позволяет использовать на станке систему подачи СОЖ, что увеличивает качество заточки инструмента. Тумба оснащена полками для хранения инструмента и принадлежностей и закрывающейся на ключ дверью.
ВЫСОКОТОЧНОЕ ВИДЕОУСТРОЙСТВО
С изменяемым коэффициентом оптического увеличения. Камера CCD с микроскопом позволяет контролировать параметры инструмента до и после заточки.

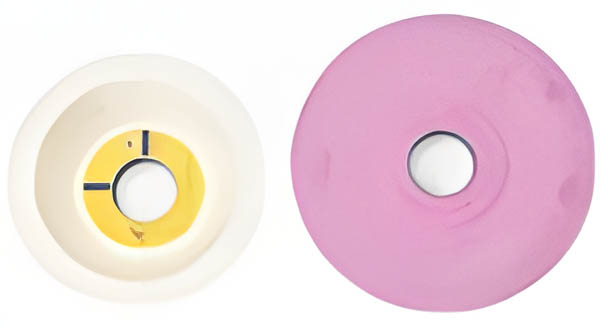

КЕРАМИЧЕСКИЙ (АБРАЗИВНЫЙ) КРУГ ЧАШЕЧНЫЙ Ø125 ММ
Применяется для заточки инструмента из инструментальной и быстрорежущей стали. Количество кругов указываются при заказе.
АЛМАЗНЫЕ И ЭЛЬБОРОВЫЕ (БОРАЗОНОВЫЕ) КРУГИ
Применяется для заточки и доводки инструмента из твердого сплава. Количество кругов указываются при заказе.
ЭЛЬБОРОВЫЕ (БОРАЗОНОВЫЕ) КРУГИ - предназначены для финишной высокоточной заточки и доводки инструмента из инструментальной и быстрорежущей стали. Количество кругов указываются при заказе.
