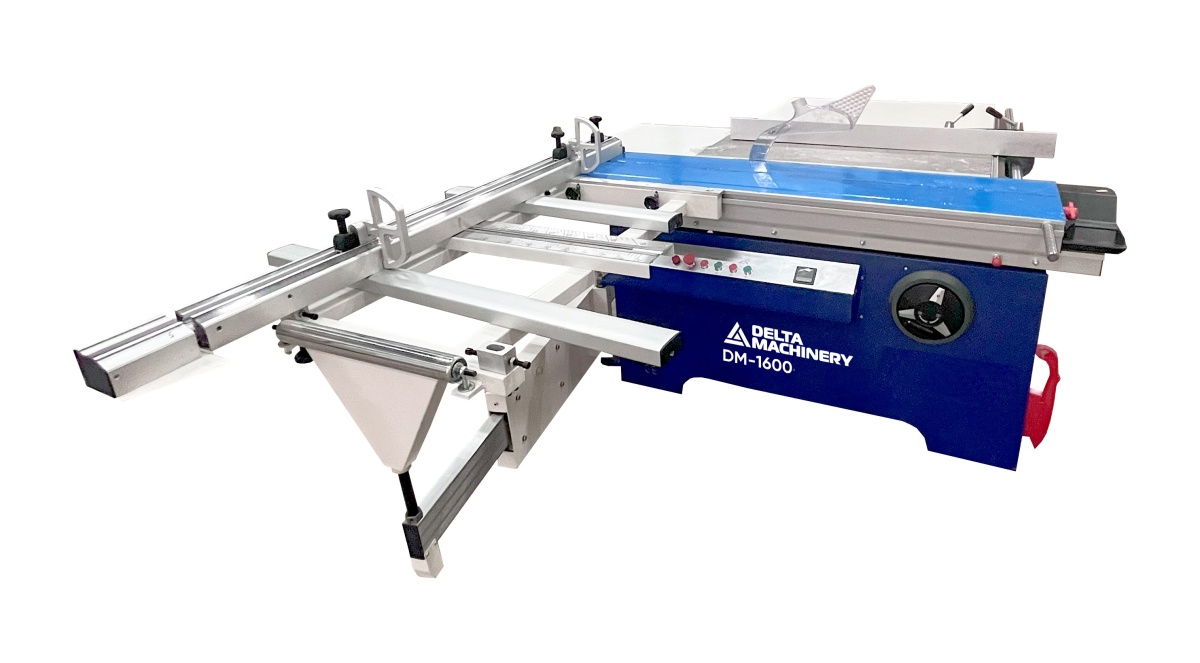

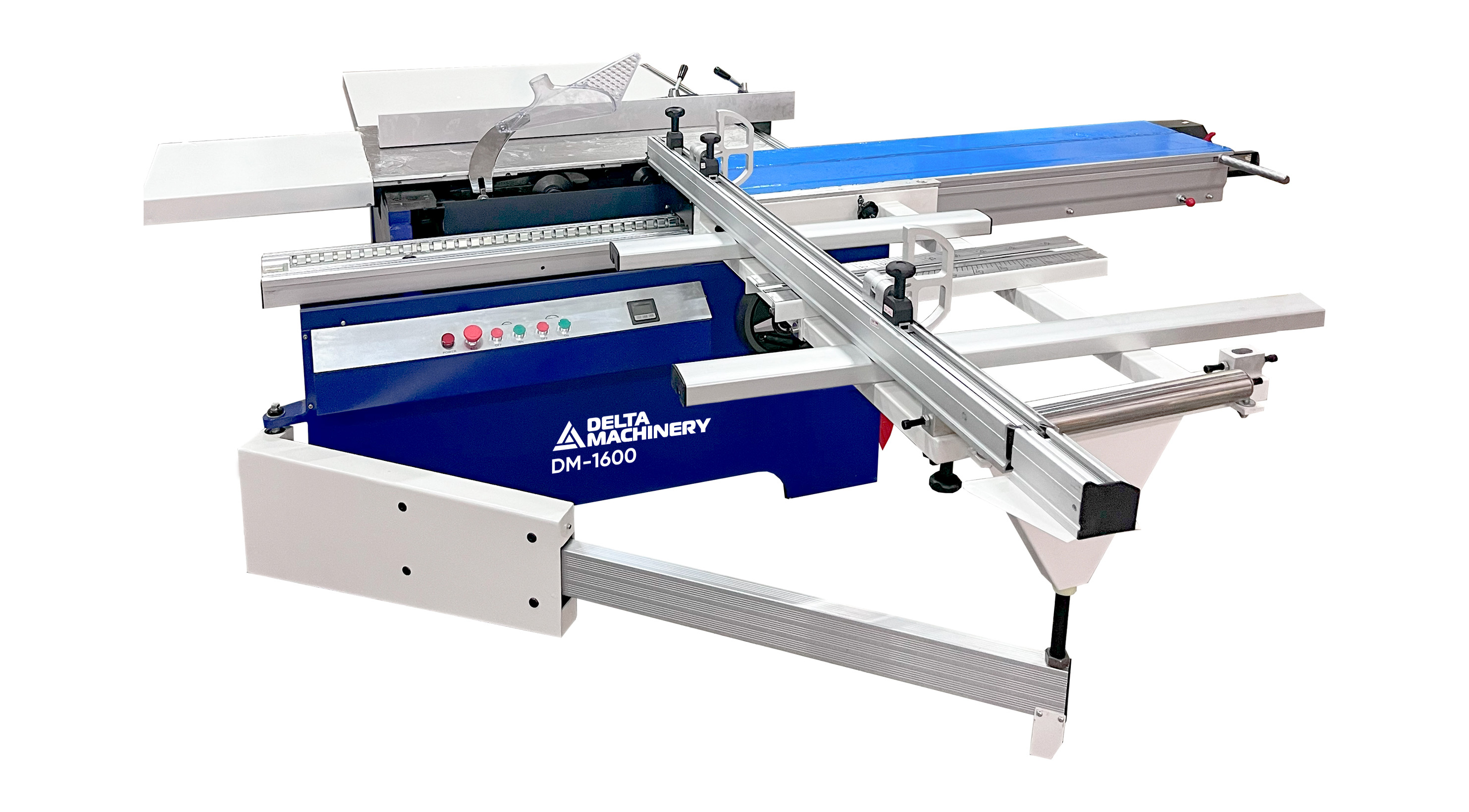

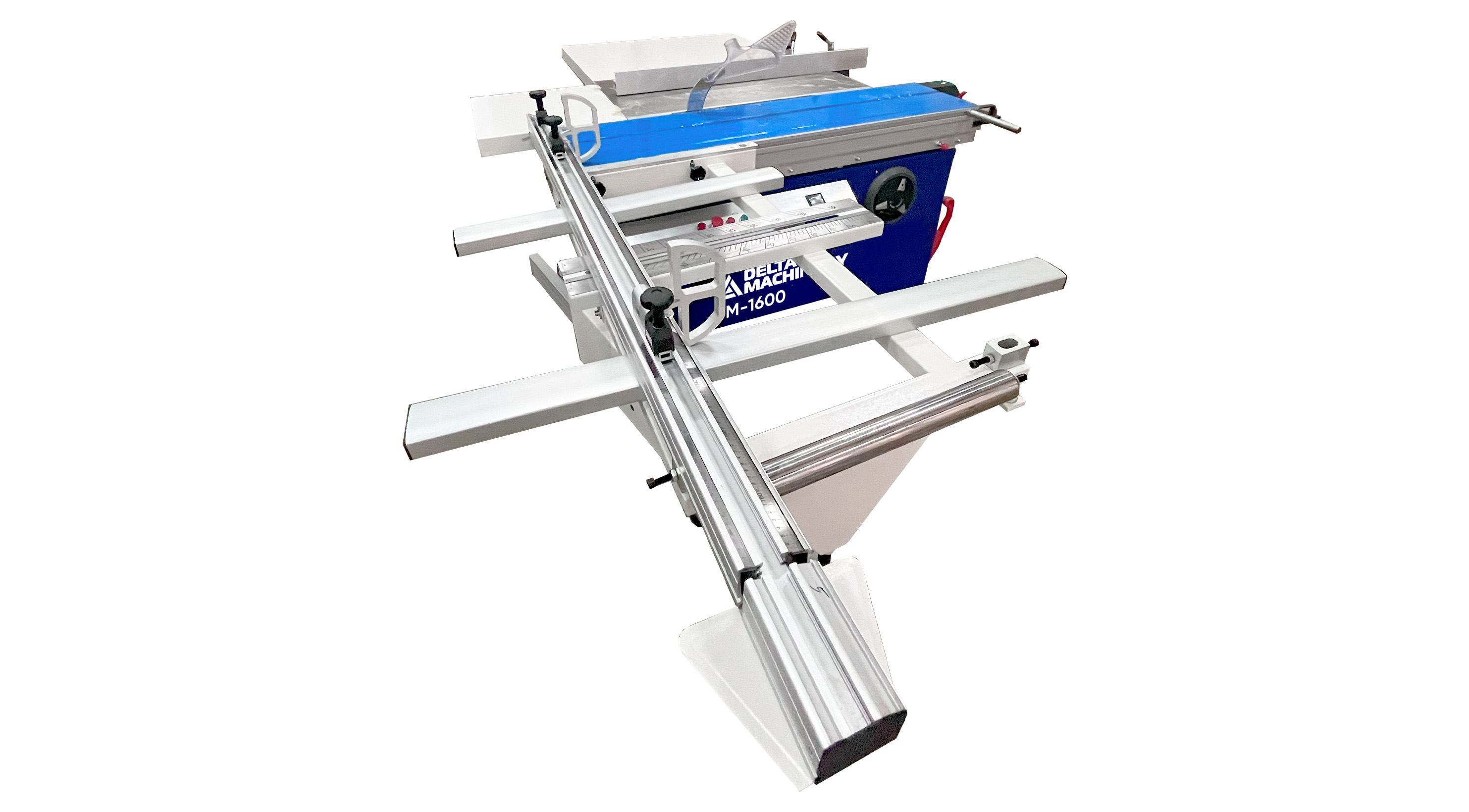

Форматно-раскроечный станок DM-1600S
Артикул: 01-5439
Напряжение: 380 В
Мощность: 6,6 кВт
Вес: 750 кг
Назначение
Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСП и клееных щитов) облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.
Применение
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства
Схема обработки
Конструктивные особенности
ЛИТОЙ ПИЛЬНЫЙ УЗЕЛ
Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка.
Пильный узел жестко смонтирован со станиной станка, что существенно снижает вибрацию узлов.
КОНСТРУКЦИЯ САЛАЗОК
Усиленная конструкция салазок на каретке позволяет надежно базировать крупногабаритные детали, что обеспечивает точную геометрию распила. Телескопическая линейка имеет два флажковых упора для точного выставления размера. Удобные и хорошо читаемые показатели линейки.
РАСКРОЙ ПОД УГЛОМ В ПЛОСКОСТИ
Станок позволяет раскраивать детали под углом, используя поперечный поворотный упор. Поперечный упор данного станка может быть настроен в диапазоне от 90 до 45 градусов по отношению к пиле.
РОЛИКОВАЯ КАРЕТКА
Станок оснащен роликовой кареткой – самый распространенный и надежный тип каретки на сегодняшний день. Ширина каретки 375мм. Скольжение происходит на роликовых обоймах. Направляющими служат круглые закаленные стальные стержни.
ФИКСАЦИЯ КАРЕТКИ ПО ВСЕЙ ДЛИНЕ
Каретка оснащена системой фиксации по всей рабочей длине. Далеко не все станки имеют данную опцию, которая облегчает работу оператора, позволяя зафиксировать каретку в любом положении, чтобы положить деталь.
ПРЯМАЯ РЕГУЛИРОВКА ПОДРЕЗНОЙ ПИЛЫ
Станок оснащен прямой регулировкой подрезной пилы влево/вправо по отношению к основной пиле – это самая главная регулировка «подрезки», что позволят оператору произвести настройку быстро и точно, за счет отсутствия люфтов.
Для регулировки вылета подрезной пилы вверх/вниз используется удобная рукояткой расположенная со стороны параллельного упора по классической схеме
ПУЛЬТ УПРАВЛЕНИЯ
Эргономичный пульт управления оснащен цифровой индикацией угла наклона пильного узла, кнопками «пуск» / «стоп» основной и подрезной пилы, кнопкой «аварийный стоп» и лампой-индикатором работы станка.
Маховик угла наклона пильного узла находится на лицевой части станка. Маховик подъема-опускания находится сбоку.
