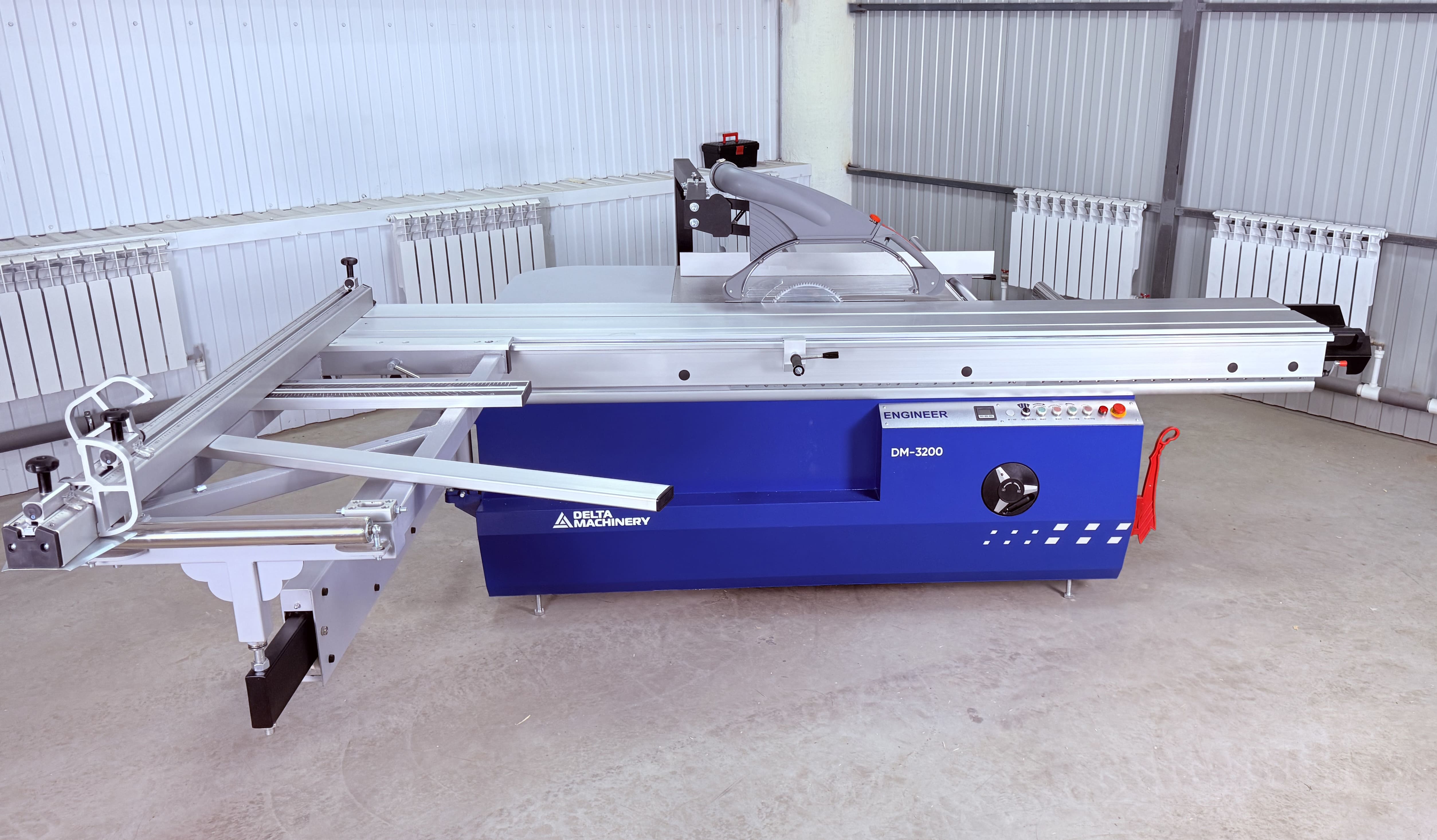

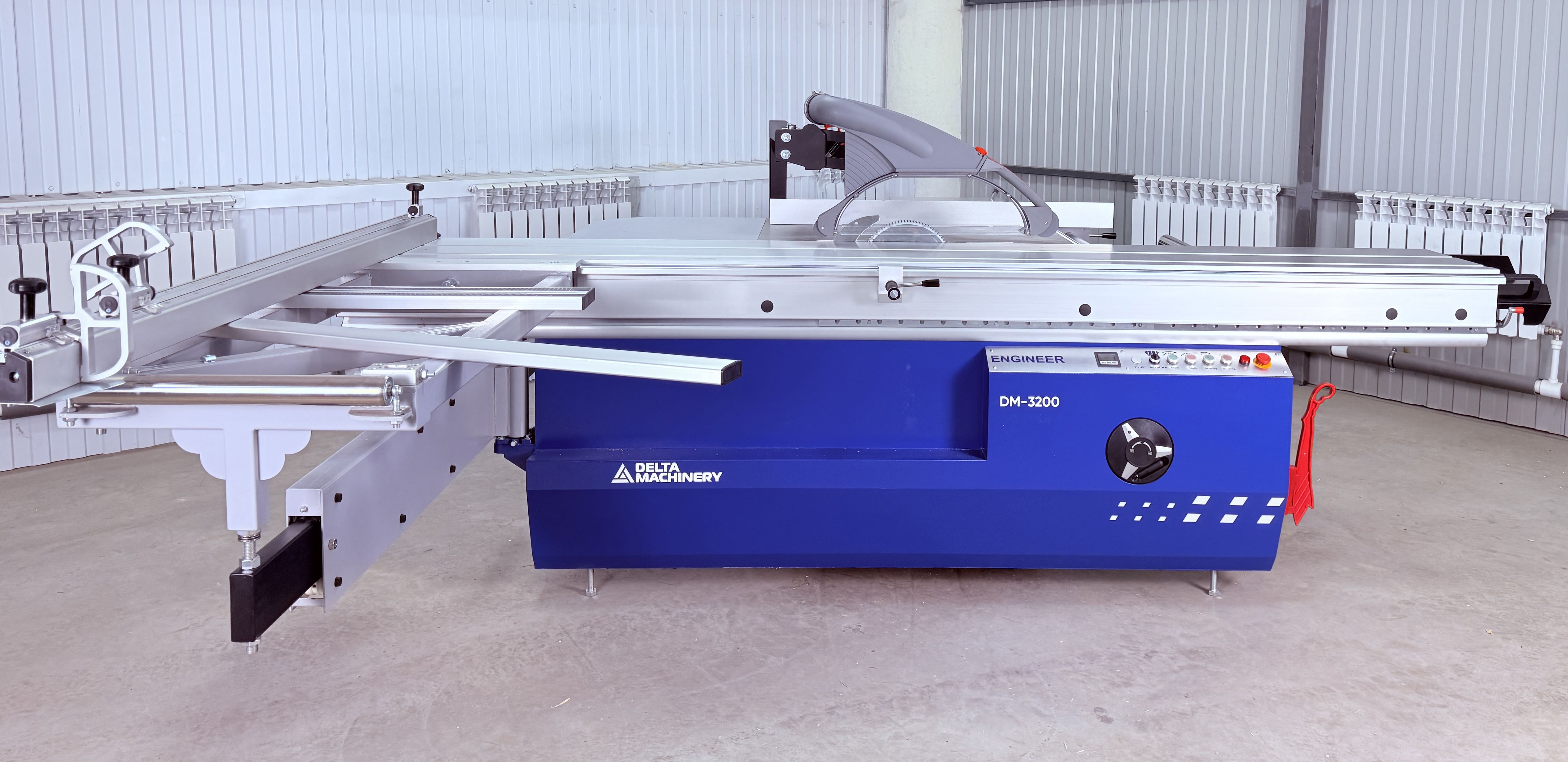

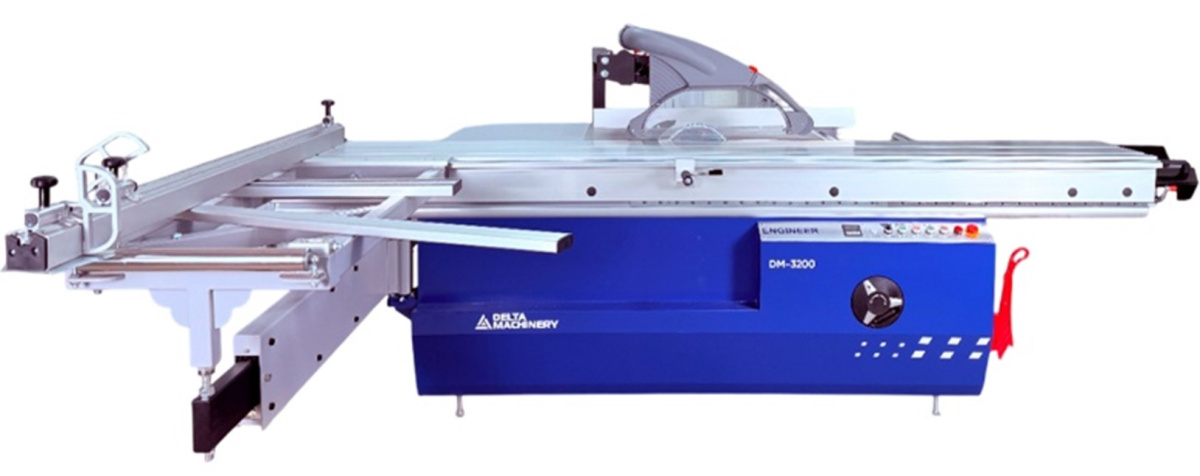

Форматно-раскроечный станок DELTAMACHINERY DM-3200 INDUSTRIAL
Артикул: 01-8961
Ширина подвижной каретки, мм: 465
Вес станка, кг: 950
Характеристики, которые можно увидеть только на качественных форматно-раскроечных станках мирового класса:
- профессиональная станина;
- несущая плита из цельного чугуна с поперечной рамой;
- усиленный пильный узел, спроектированный специально для серийного раскроя;
- профиль подвижной каретки шириной 465мм!!!
МАССИВНАЯ СТАНИНА
Основной всех узлов и элементов станка является массивная станина, которая гарантирует отсутствие вибраций и обеспечивает стабильную работу и огромный ресурс станка. Станина после сварки проходит термообрабтку для обеспечения стабильности и прочности. Это гарантирует сохранение геометрии станка на протяжении всего срока службы.
ЛИТОЙ ПИЛЬНЫЙ УЗЕЛ
Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Современная конструкция и обязательная 12-тичасовая обкатка на заводе-изготовителе при приемке станка гарантируют идеальное пиление в любых условиях производства. В станке реализована система быстрой смены частоты вращения основной пилы Пильный узел установлен на цельной литой чугунной плите, прошедшей термическую обработку, с усиленными ребрами жесткости, что исключает вибрацию всей системы даже при сверхвысоких нагрузках. Вся чугунная плита обрабатывается на большом металлообрабатывающем центре с ЧПУ за один проход, что обеспечивает идеальную точность привалочных плоскостей.

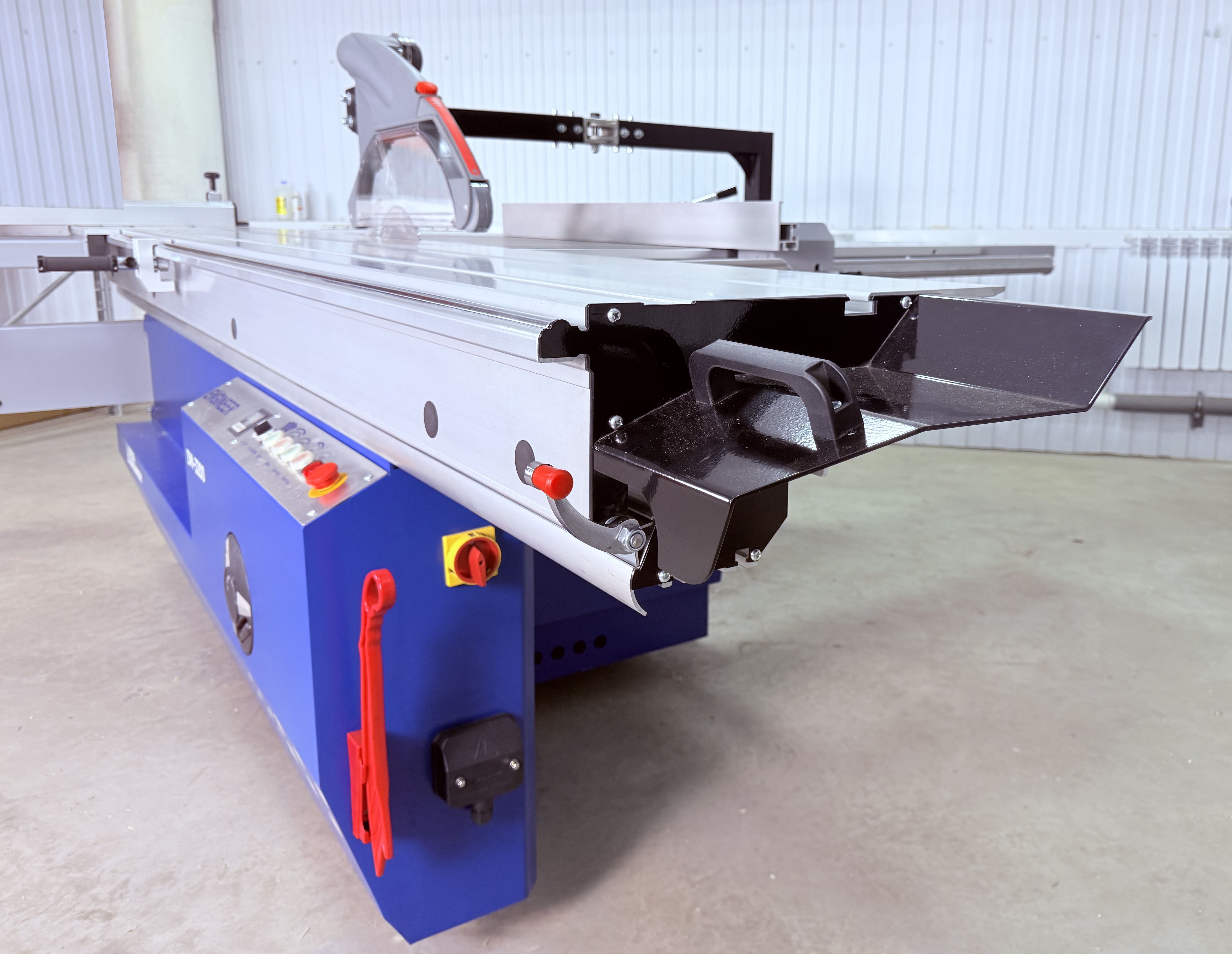

РОЛИКОВАЯ КАРЕТКА
Стальные цилиндрические направляющие обеспечивают высочайшую точность и качество распиловки. Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания. Поверхность каретки анодирована, имеет высокую сопротивляемость истиранию и не пачкает светлые заготовки. Ширина опорной поверхности каретки 465 мм наибольшая в классе. Двухслойная алюминиевая каретка с усиленной рамой и встроенной металлической планкой, ширина 465 мм для очень стабильной и точной подачи. Строгий в каждой детали Закалка ролика держателя раздвижного стола обеспечивает его долговечность, допуск 0,01 мм на длине 2 метра обеспечивает абсолютную точность скольжения стола.

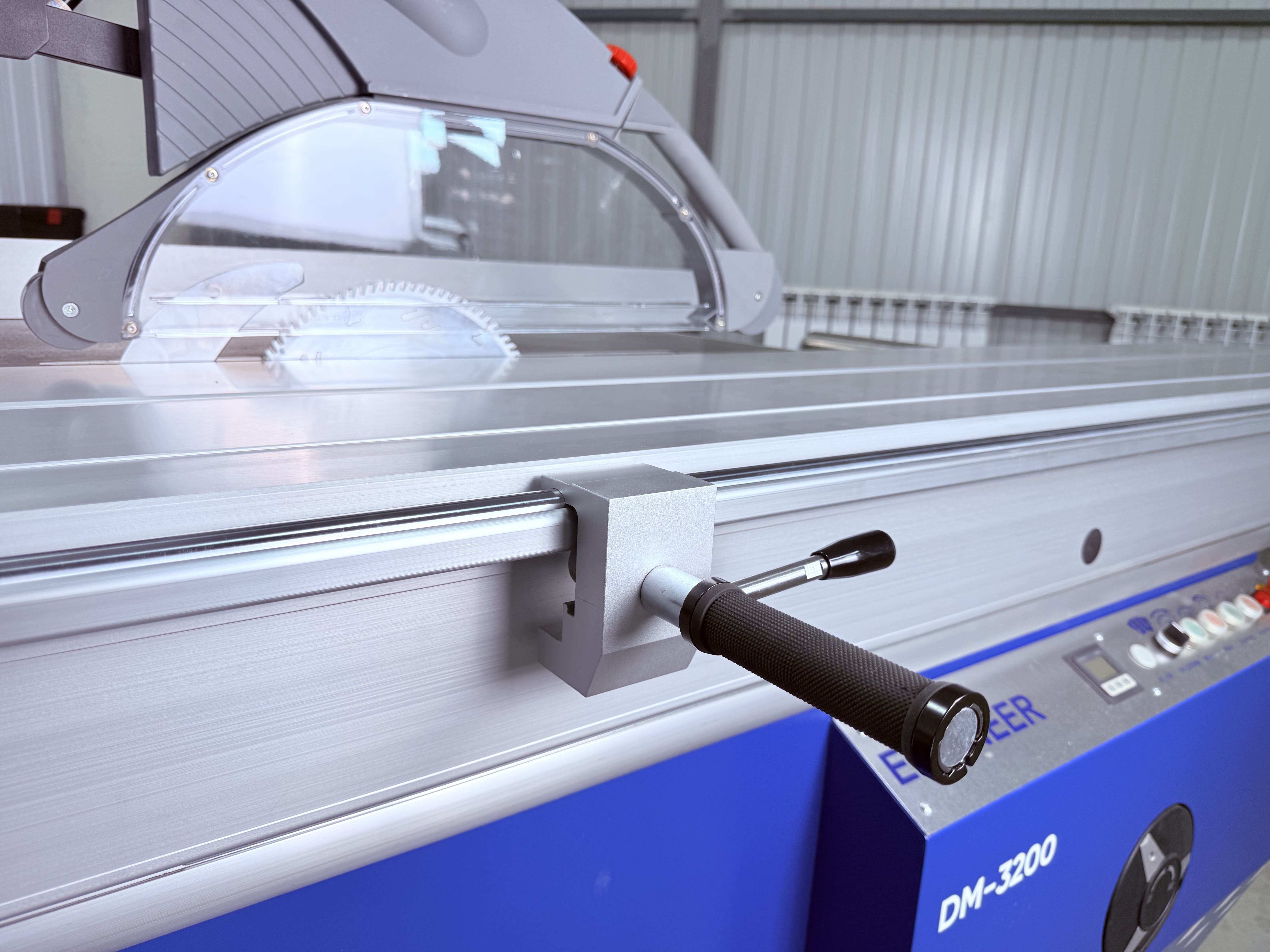

РУЧКА КАРЕТКИ
Ручка каретки с быстрой фиксацией в любом положении для легкого перемещения раздвижного стола.

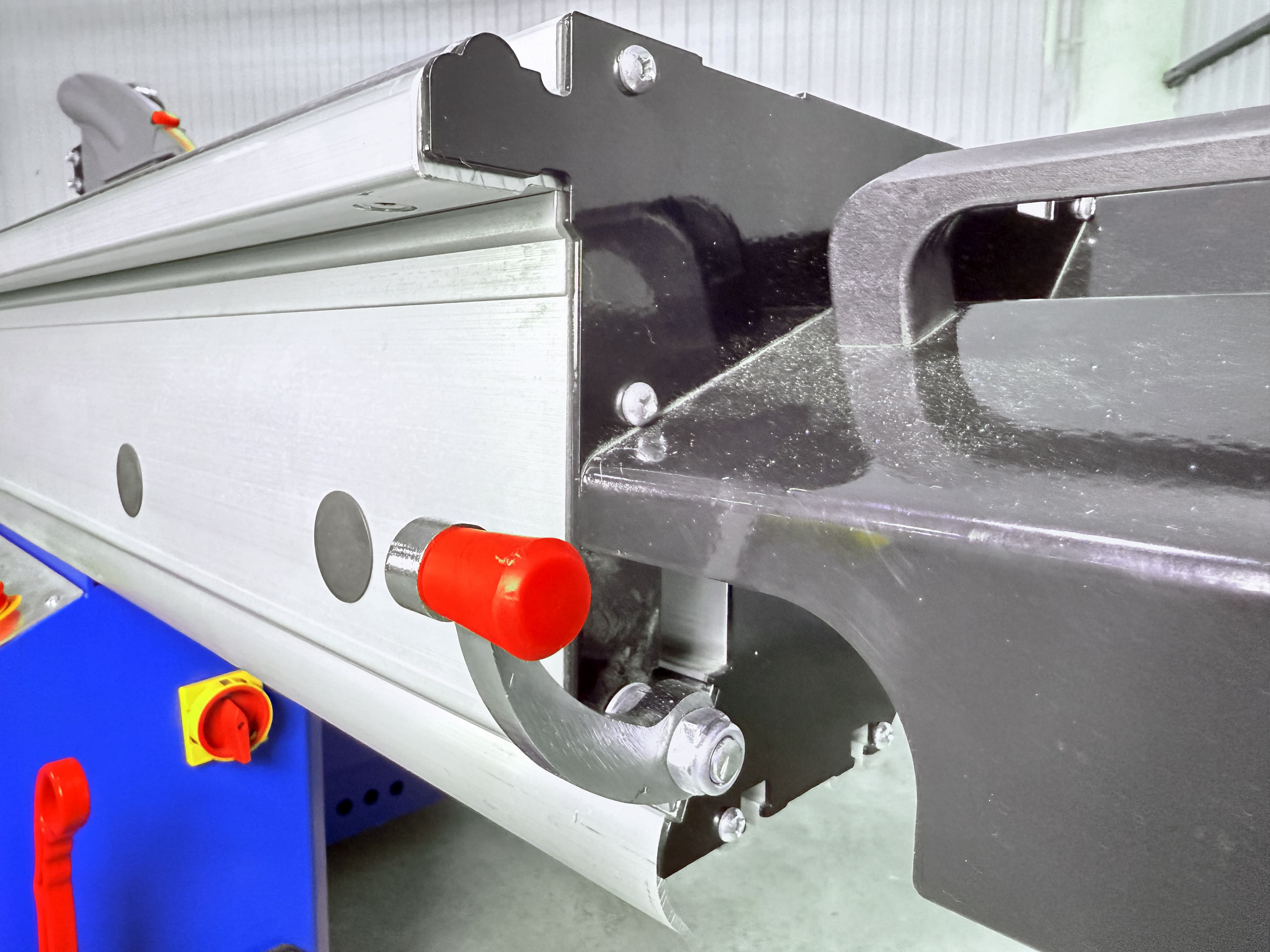

ФИКСАЦИЯ
Быстрая фиксация пильной каретки в любом положении.

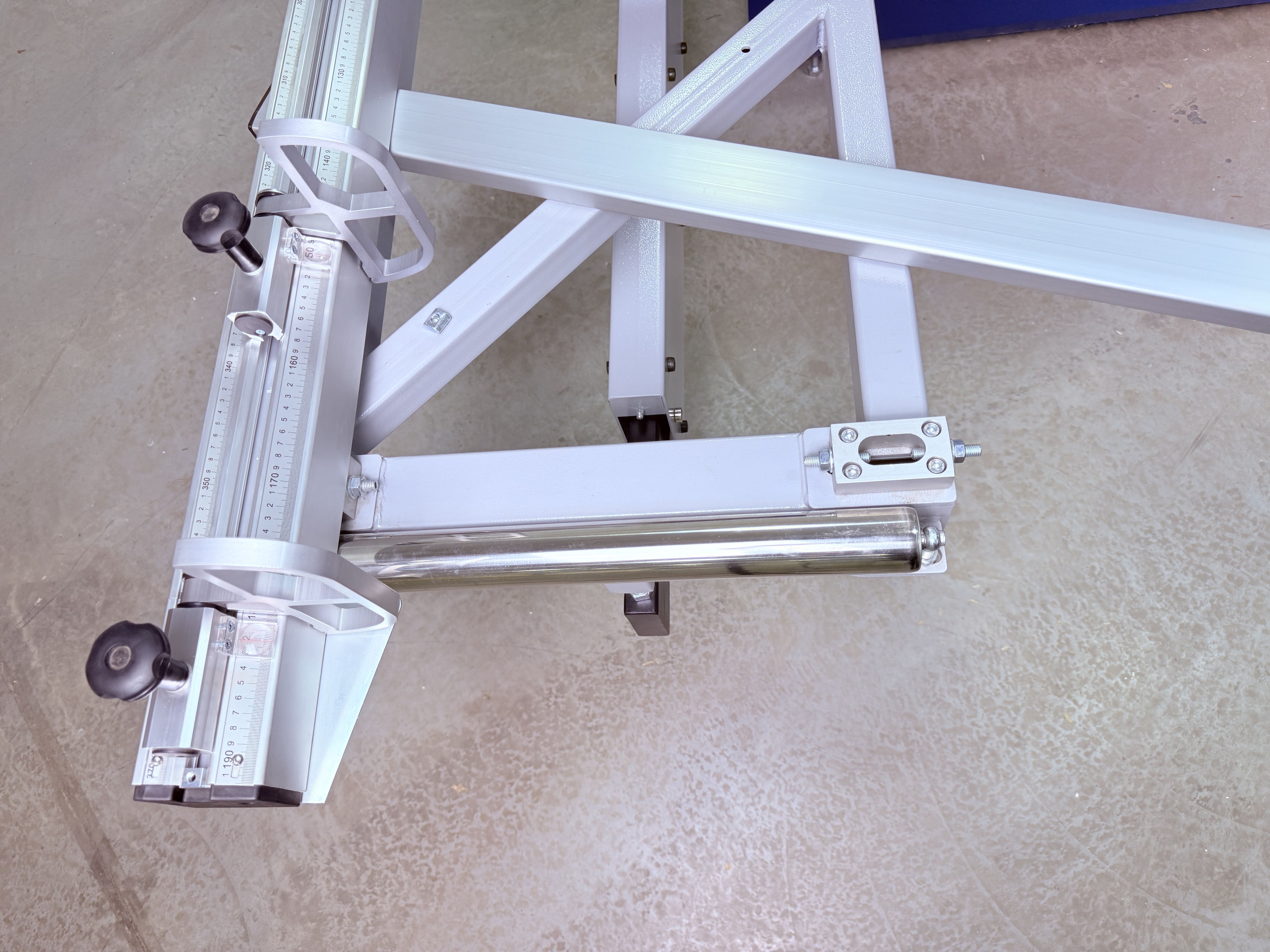

МЕТАЛЛИЧЕСКАЯ ОПОРНАЯ ШТАНГА
Вместо алюминиевой обеспечивает надежную поддержку даже на большом расстоянии Телескопическая металлическая опора шириной 320 мм и массивные кронштейны крепления к станине обеспечивают жесткость конструкции и позволяют работать с листами материала большой массы без потери точности и качества раскроя. Прочный шарнир с металлическими удлинителями вместо алюминиевых обеспечивает стабильную поддержку и равномерное перемещение стола в течении всего цикла. 3 комплекта направляющих роликов поддержки телескопической опоры обеспечивают безусловную плавность хода и распределяют нагрузки для более длительной эксплуатации.
ПРОЧНЫЙ ОПОРНЫЙ СТОЛ
Опорный стол можно передвигать и быстро фиксировать с помощью мощного зажима. Система настройки и регулировки диагоналей, выполненная с 2х сторон стола, позволяет применять схему раскроя на мелкие детали «от себя», так как это выполнено на станках ведущих европейских производителей.

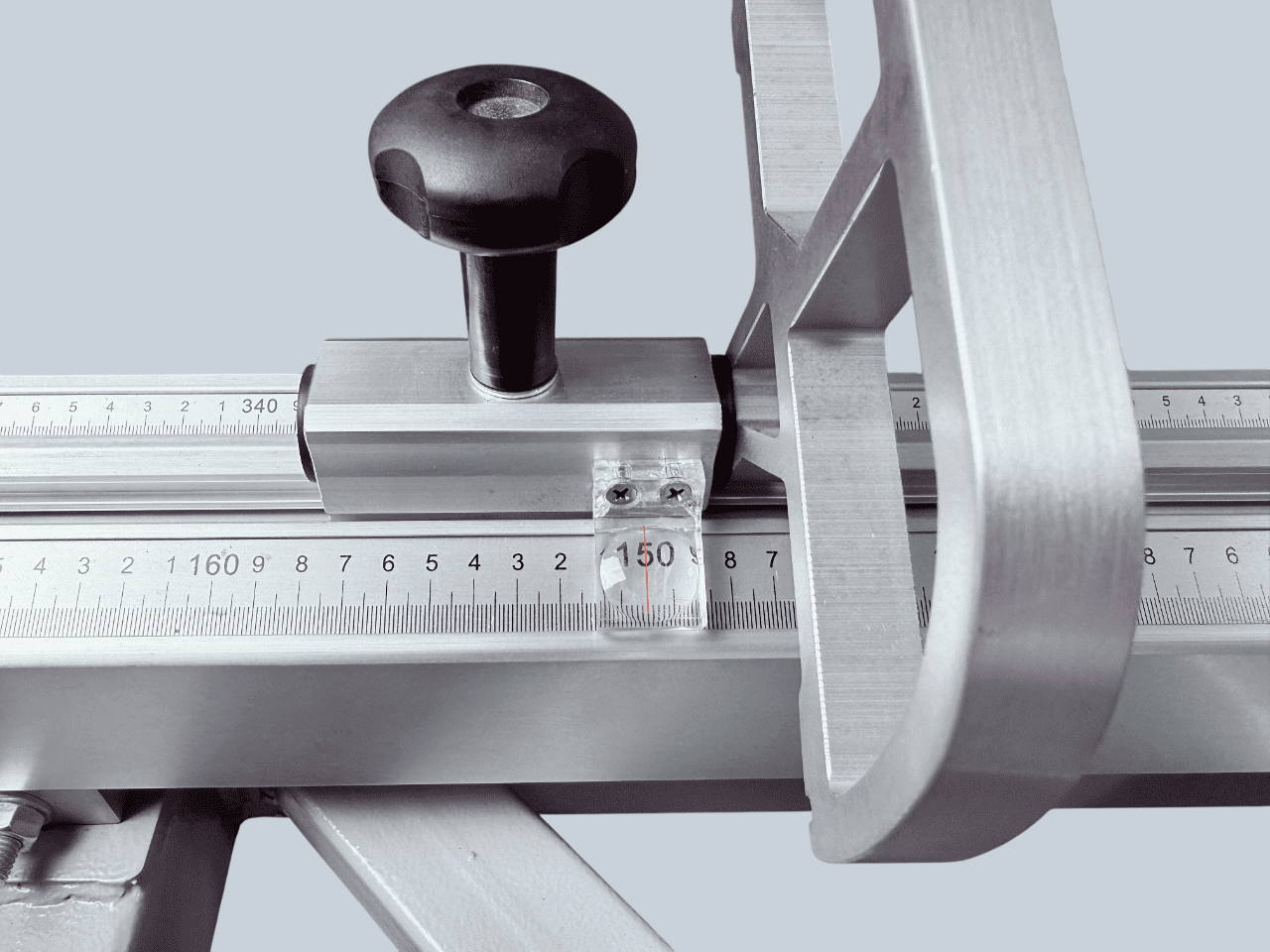

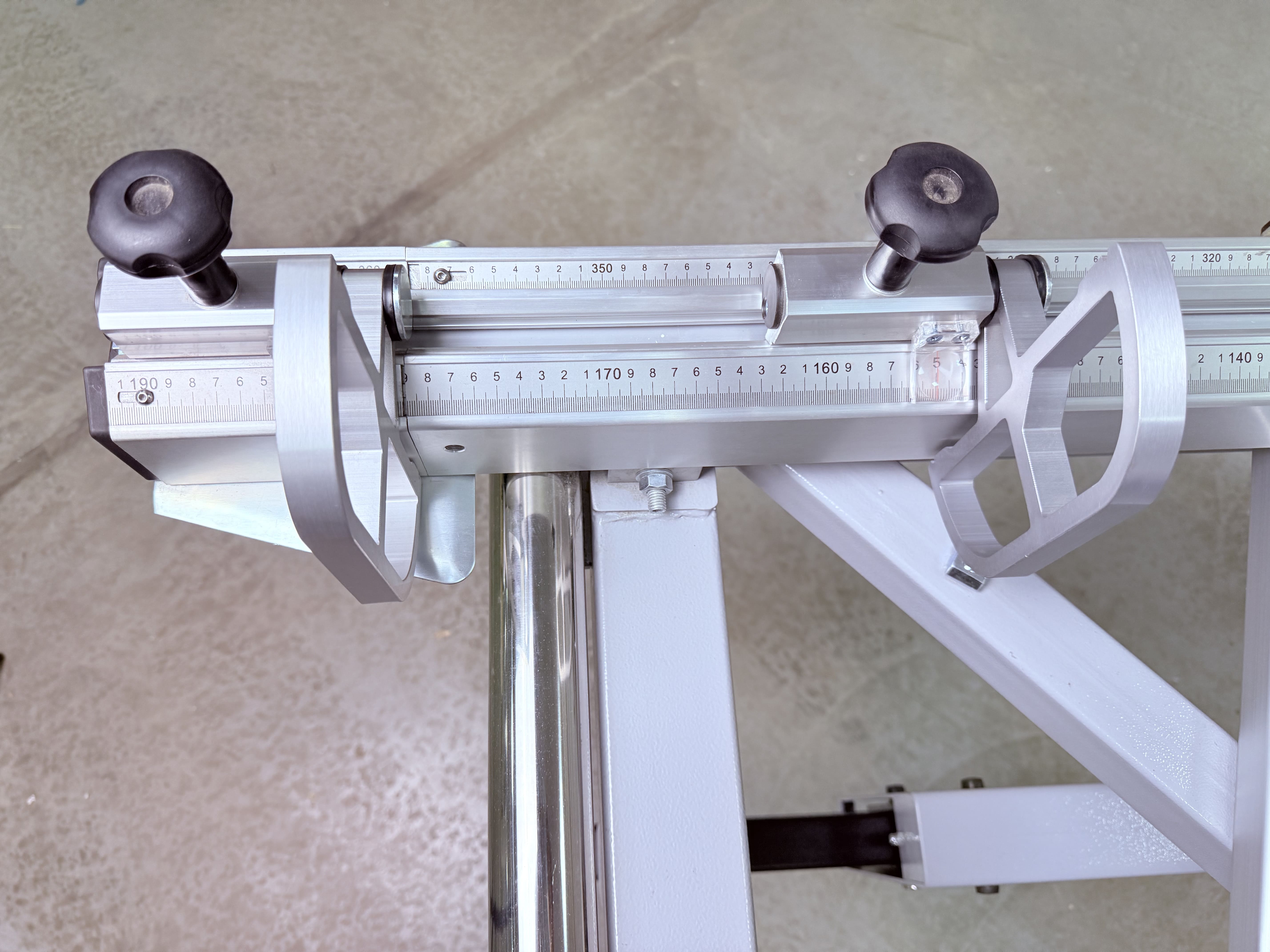

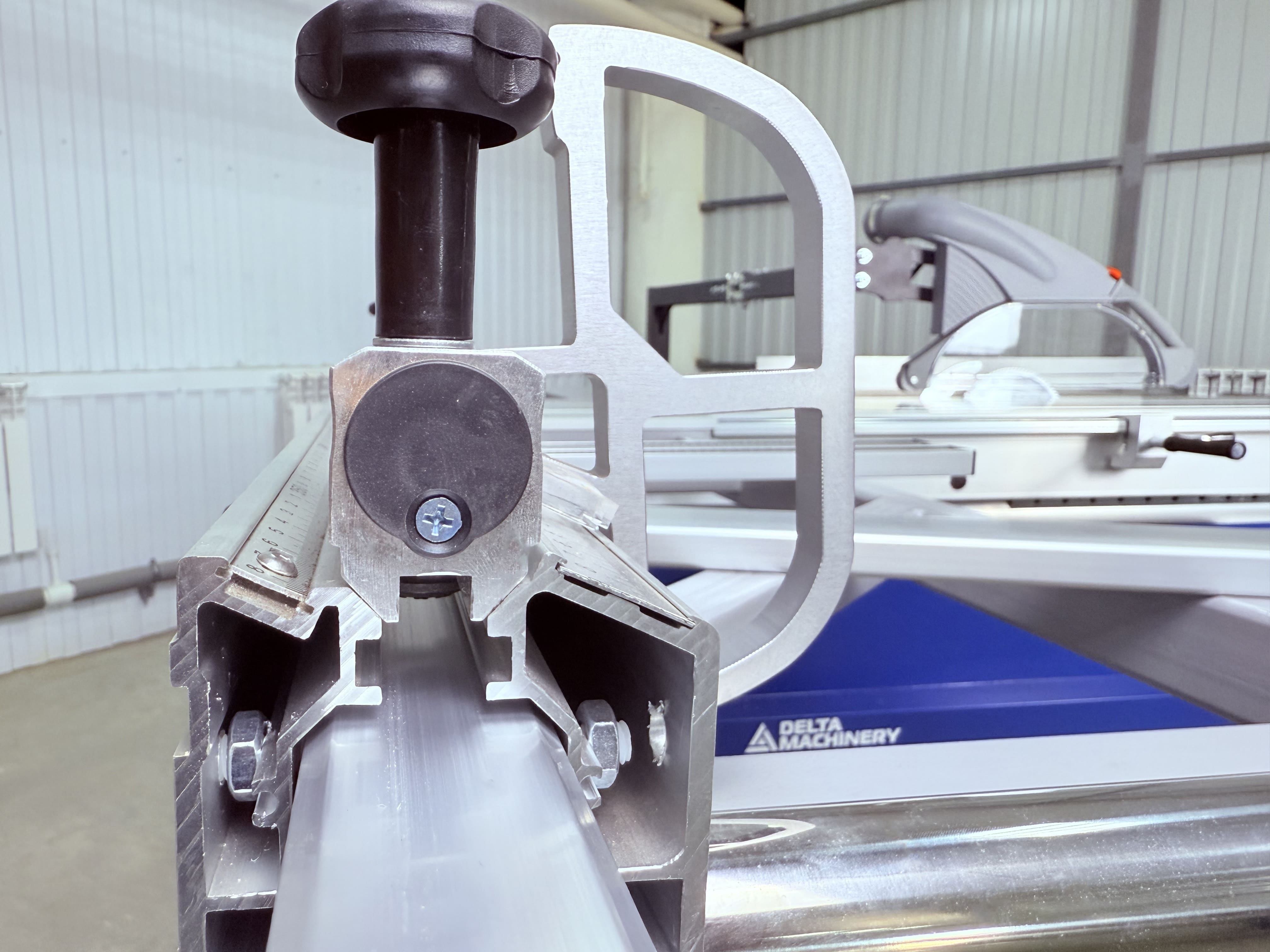

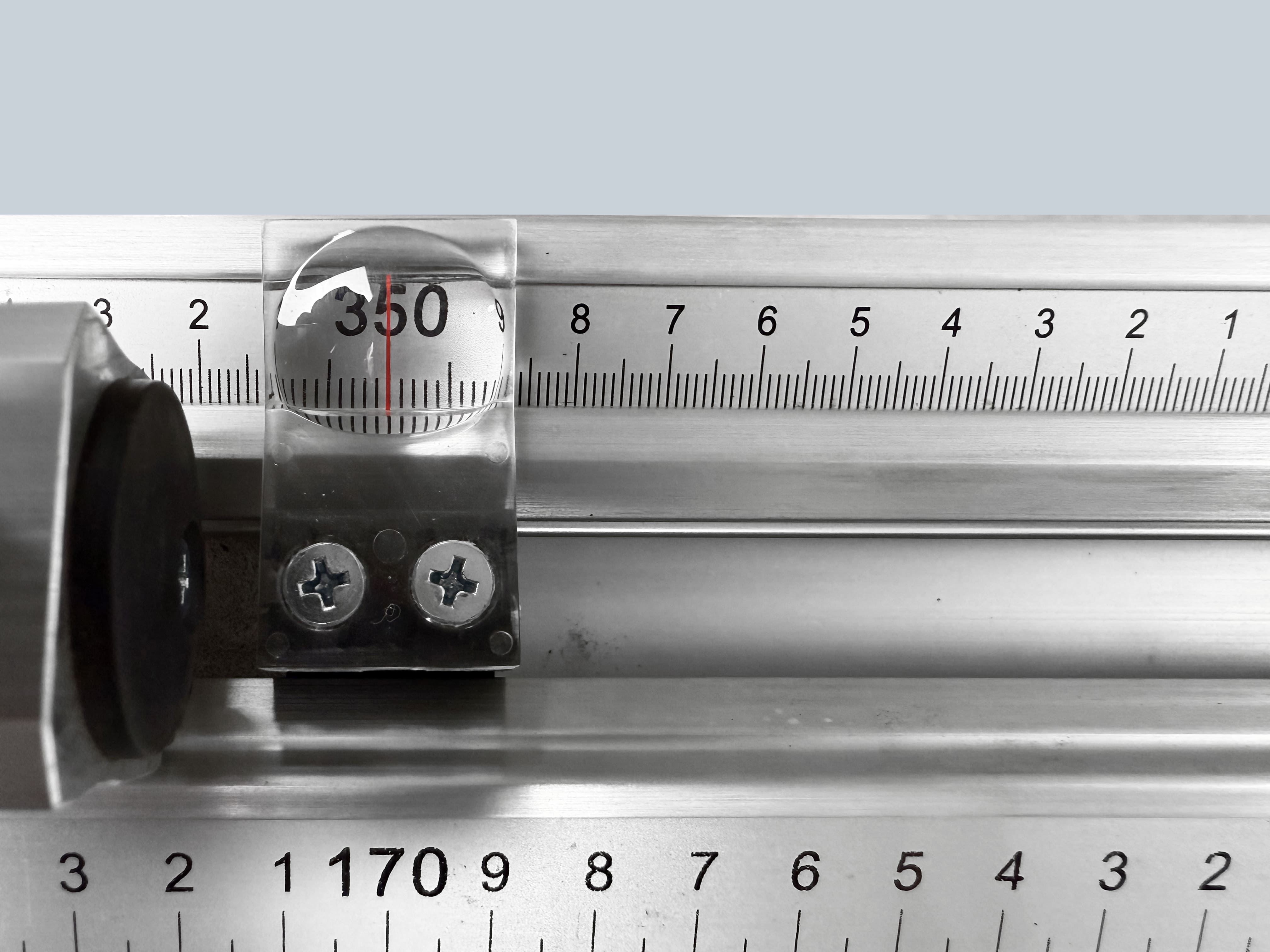

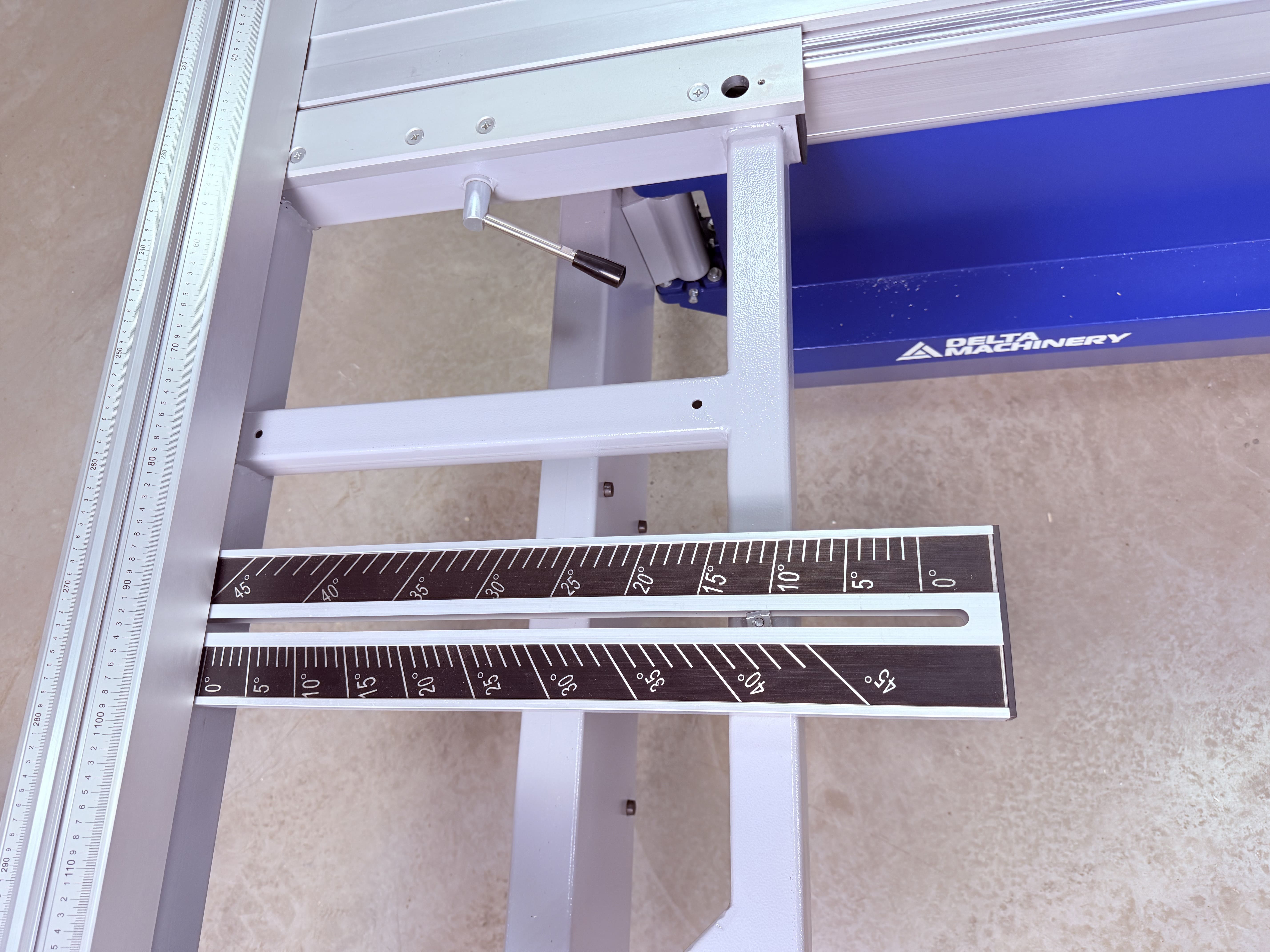

ЖЕСТКО ФИКСИРОВАННАЯ ПОПЕРЕЧНАЯ ЛИНЕЙКА
Поперечная линейка станка жестко фиксируется к поддерживающему столу в двух точках под углом 90 градусов к линии пропила. Настраивается единожды и не требует дополнительных регулировок. Это исключает смещение линейки во время работы и гарантирует правильную геометрию раскроя.

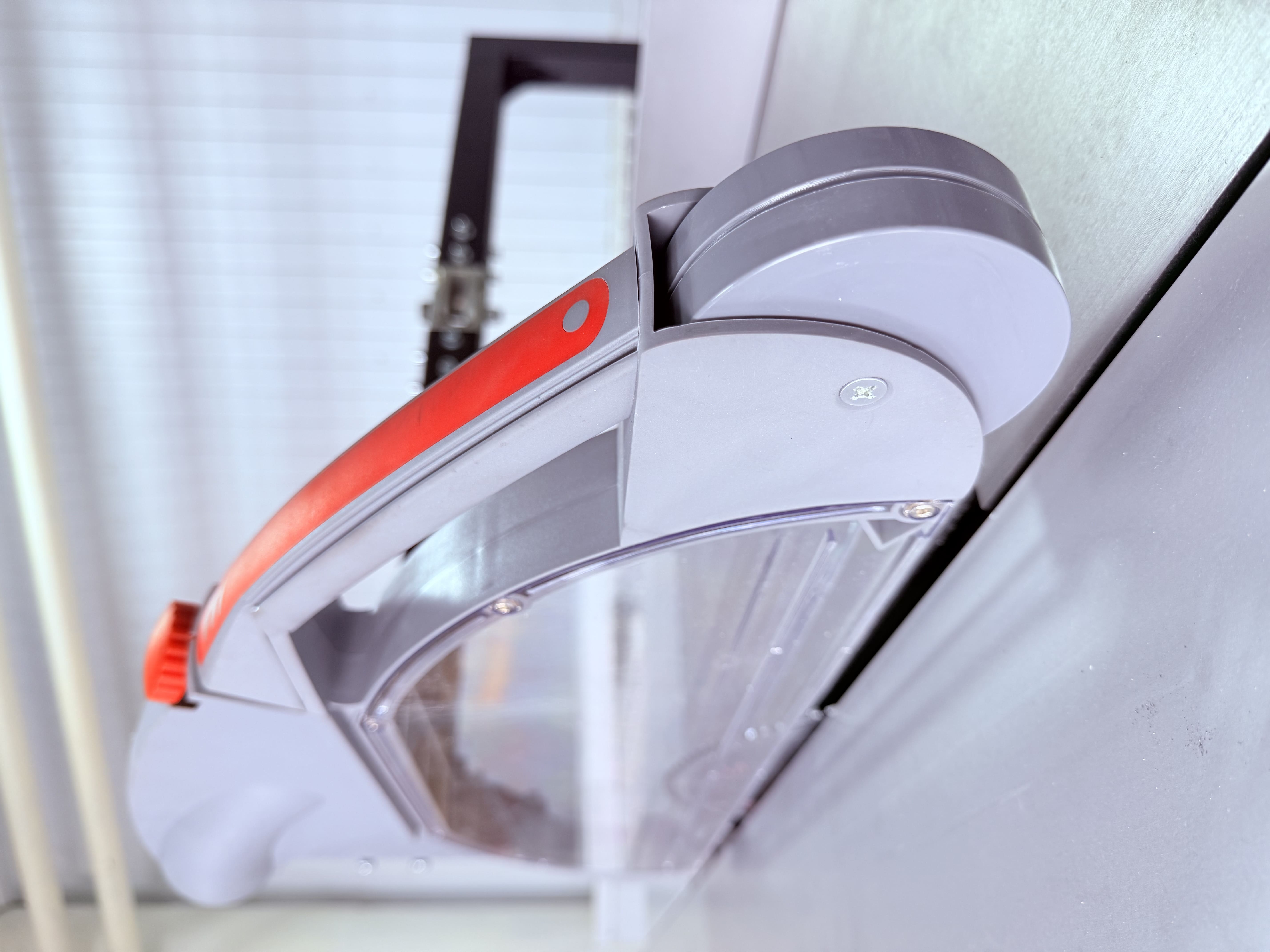

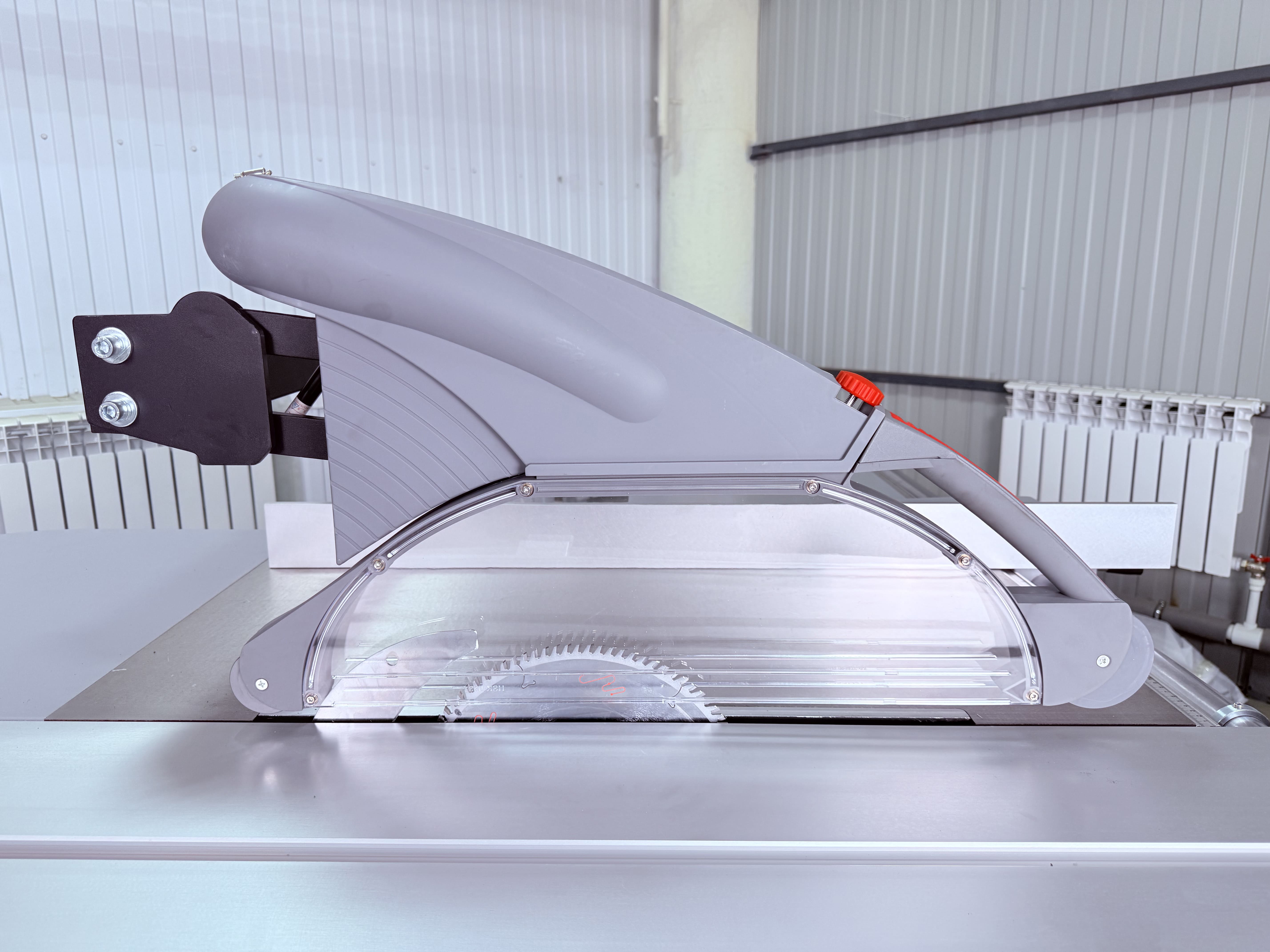

ЗАЩИТНЫЙ КОЖУХ ПИЛЫ
Защитный кожух пилы с роликами качения по заготовке легко регулируется по высоте, обеспечивая качественное пылеудаление, а также защиту оператора. Такая конструкция позволяет исключить из раскроя расклинивающий нож без снятия защитного кожуха. Большой европейский пылесборник, безопасный и не создающий пыли в рабочем состоянии, оснащен петлями и быстрозажимным механизмом. Если он не используется, его можно сложить или легко заблокировать. Любое положение быстрой остановки, верхний европейский пылесборник, стандартный фитинг, 2 крышки под углом 45 и 90 градусов.

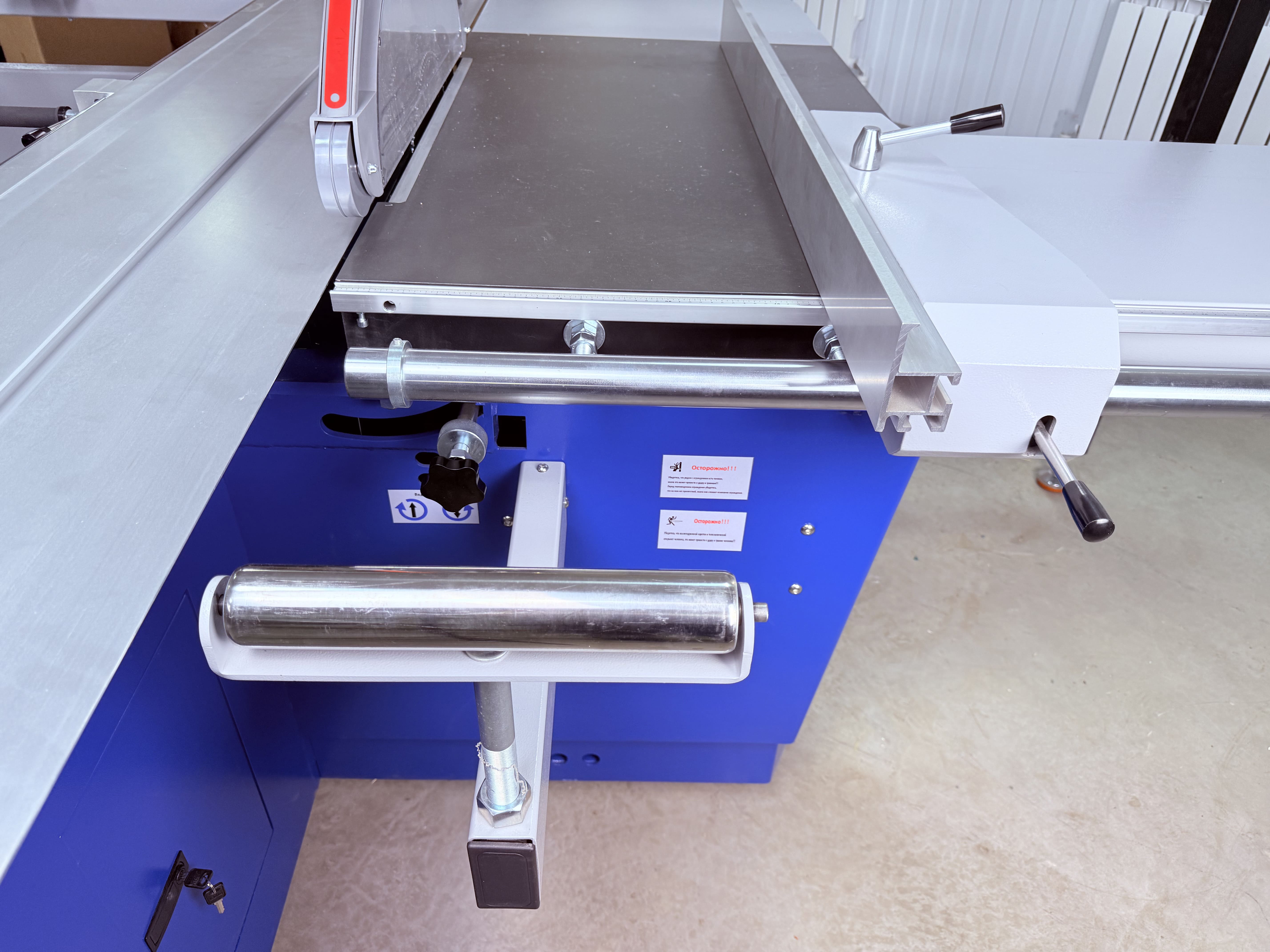

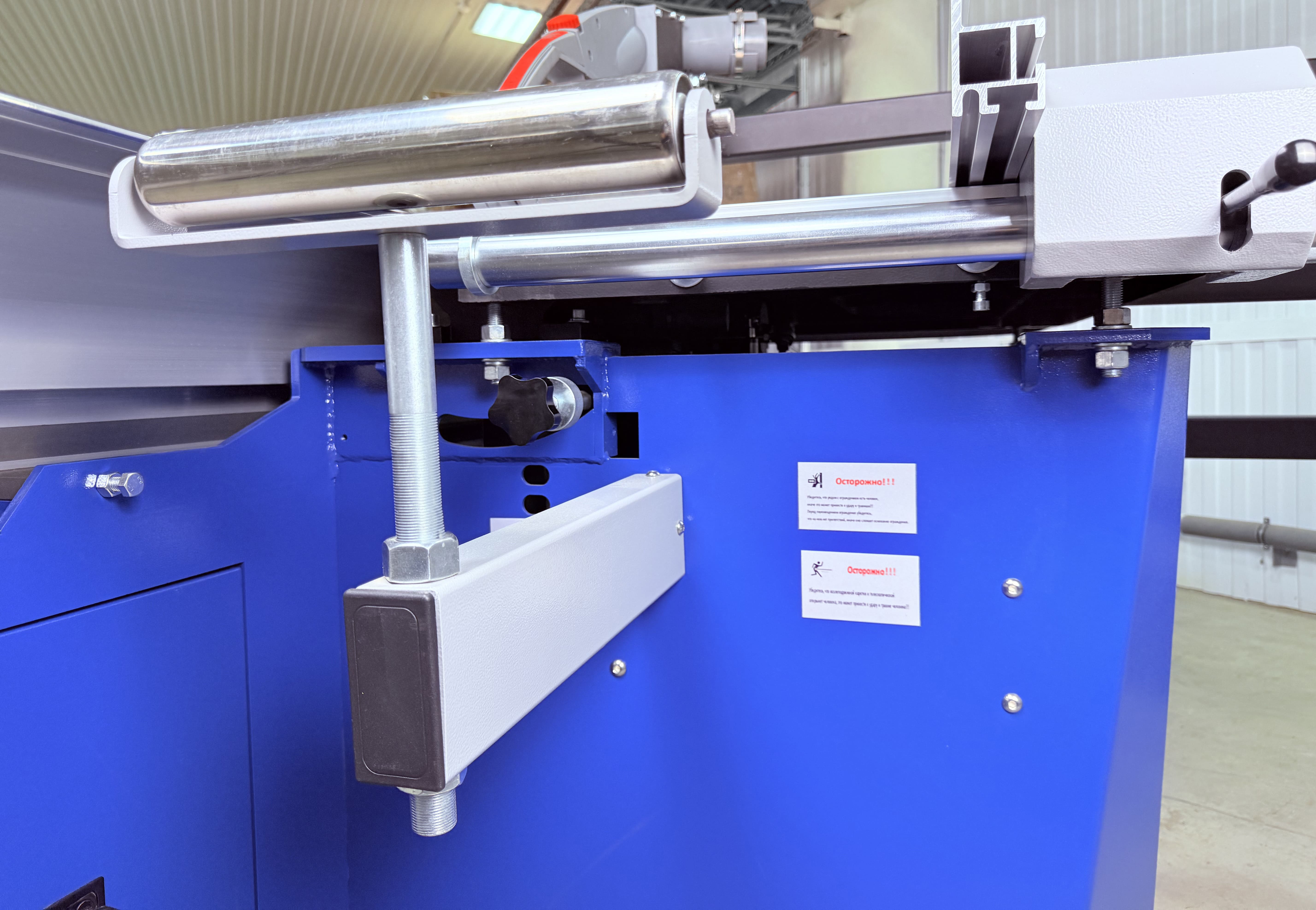

ПОДДЕРЖИВАЮЩИЕ ПОДАЮЩИЕ РОЛИКИ
Поддерживающие подающие ролики для легкой загрузки и защиты поверхности материала.
