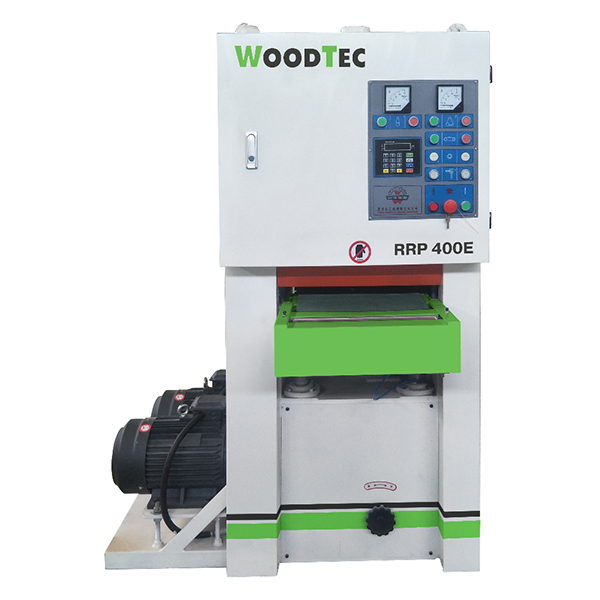

Калибровально-шлифовальный станок WoodTec RRP 400 E
Артикул: 5854
Ширина обработки: 400 мм
Мощность: 13 кВт
Вес: 1200 кг
Назначение
Предназначены для калибрования и чистового шлифования поверхности различных плитных материалов (ДСП, МДФ), мебельного щита, а также шпонированных заготовок.
Станок оснащен двумя шлифовальными узлами: R (ролик) для калибрования, и RP (комбинированный – ролик + утюжок) для чистового шлифования поверхности. Станок отличается производительностью и надежностью.
Область применения
Технологические возможности станка позволяют использовать его на крупных и средних предприятиях, а также в цехах по производству столярно-строительных изделий, оконных блоков, дверей из массива древесины, клееных мебельных щитов, погонажных изделий, элементов мебели, паркета и других деревообрабатывающих производствах.
Схема обработки
Базовая комплектация
- Обработка заготовки производится в два этапа, двумя шлифовальными узлами.
- Обдув первого и второго шлифовальных узлов.
- Автоматическое центрирование подающей ленты.
- Позиционирование рабочего стола с помощью программатора.
- Концевые датчики для контроля осцилляции абразивной ленты.
Конструктивные особенности
 Неприводные ролики в столе Неприводные ролики в столе, облегчают подачу длинномерных заготовок. |
 Интуитивно понятный пульт управления Позиционирование рабочего стола осуществляется с помощью программатора точностью до 0,01 мм. Возможна независимая работа каждым шлифовальным агрегатом. |
 Система осциляции ленты Система осцилляции ленты обеспечивает выравнивание ленты на шлифовальных узлах, и повышает качество шлифования. Реализована при помощи установки концевых датчиков, которые не запиливаются в процессе работы, что гарантирует стабильное положение ленты. |
 Регулировка натяжения шлифовальной ленты Осуществляется с помощью пневмоцилиндра с управлением от рукоятки. Регулировка натяжения шлифовальной ленты на каждом шлифовальном агрегате. |
 Обдув шлифовальной ленты Стационарное устройство автоматического обдува шлифовальной ленты на 1 и 2 узлах очищает ее от спрессованной мелкой пыли и охлаждает зерно. Это увеличивает срок службы ленты. |
 Электрокомпоненты В станке используются электрические комплектующие производства ТАЙВАНЬ, обеспечивающие стабильную работу станка. |
