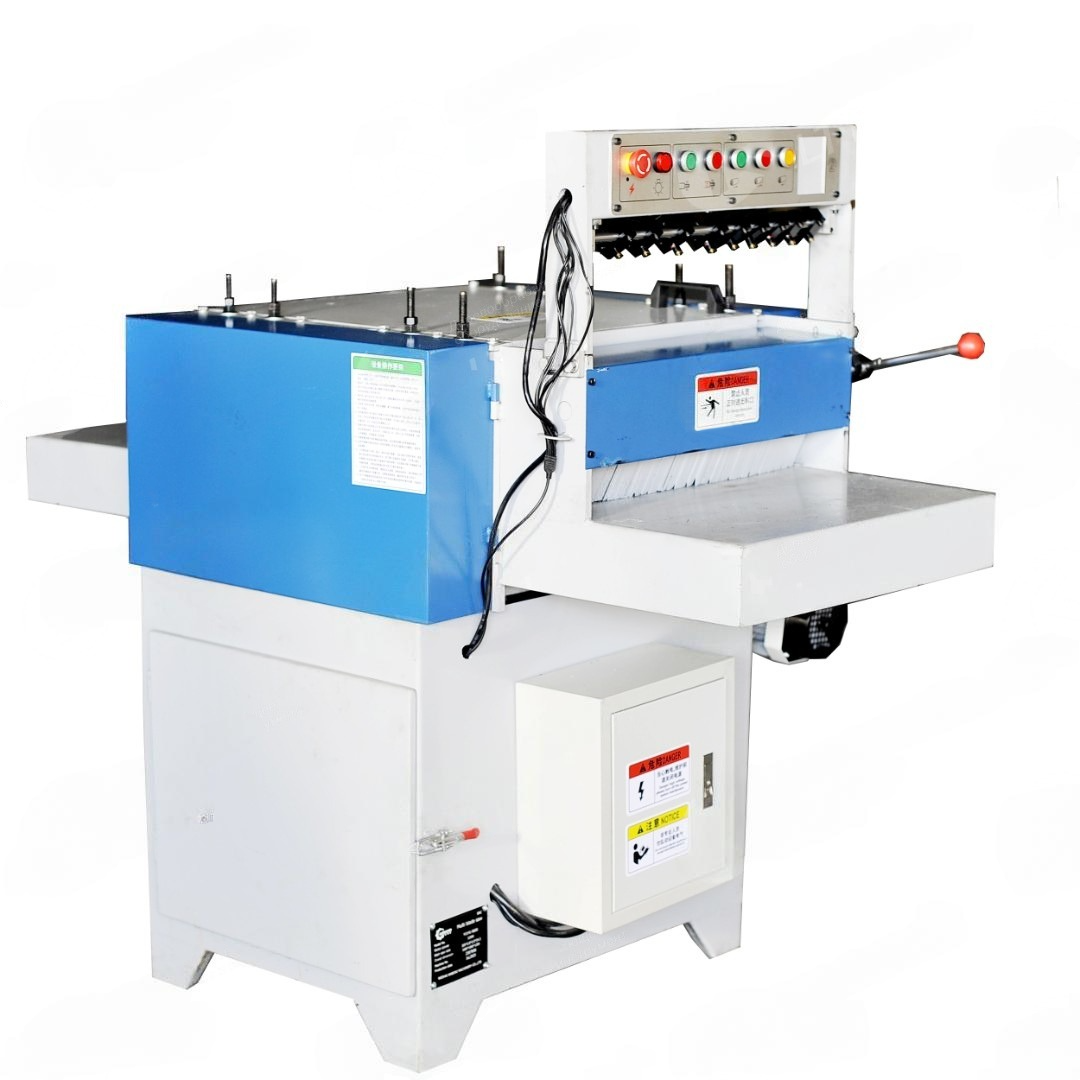

Кромкообрезной многопильный станок MJ141-0660
Артикул: 64250
Скорость подачи: 12,5 м/мин
Мощность: 11,55 кВт
Вес: 550 кг
Назначение
Многопильный станок предназначен для роспуска доски на ламели нужной ширины. На вал станка устанавливается от 2 до 9 пил, ширина распила регулируется проставочными кольцами 10, 15, 20, 50 мм.
Отличительные особенности:
- Небольшой диаметр и тонкое полотно пил;пилы
- Чисты и ровный рез (заменяет фуганок);
- Низкое энергопотребление относительно других многопильных станков;
- Высокая скорость подачи обеспечивает высокую производительность;
- Быстрая загрузка и малое количество отходов;
- Прижим на входе повышает эффективность и скорость работы за счет принудительной подачи;
- Лазерные указатели облегчают работу оператора;
- Быстрое изменение скорости подачи переключателем на панели управления
Конструктивные особенности
|
|
Схема обработки. |
|
|
Вальцовая система подачи осуществляют надежную подачу доски и обеспечивают высокую геометрию и точность получаемых пиломатериалов. Удобная система настройки подпружиненных верхних роликов позволяет быстро настраивать оптимальное усилие прижима для разных заготовок. |
|
|
Когтевая защита препятствует обратному выбросу доски, что обеспечивает безопасность оператора при работе станка. |
|
|
На вал станка установлено 9 пил, ширина распила регулируется проставочными кольцами 10, 15, 20, 50 мм. Конструкция обеспечивает легкую замену постава пил. Высокая точность изготовления и жесткость пильного вала позволяет получать пиломатериалы с высокой чистотой поверхности и точными геометрическими параметрами. Быстросъемная торцевая опора пильного вала исключает биение пильного вала. Позволяет эффективно производить распиловку пилами одновременно. За счёт отсутствия биения вала отсутствует и дополнительное трение пилы о стенки пропила. |
|
|
Удобный и понятный пульт управления, позволяет оперативно управлять всеми функциями станка. |
|
|
Привод осуществляется за счет 3-х ручьевой ременной передачи от электродвигателя 11 кВт, это обеспечивает стабильный процесс пиления. |
|
|
Простая и надежная конструкция механизма подачи с цепным приводом. |
|
|

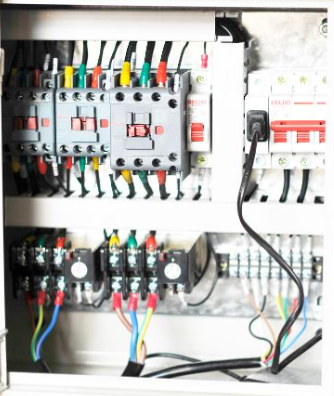

При производстве станков используются только качественные электронные компоненты проверенных производителей. Электрические цепи имеют надлежащие системы безопасности. |
|
|

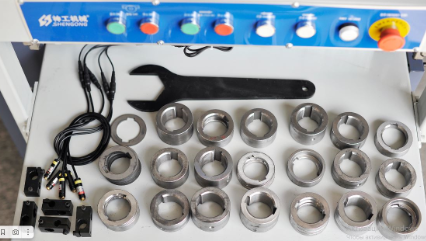

В комплекте идет набор проставочных колец с 2 выборками под шпонку. |
