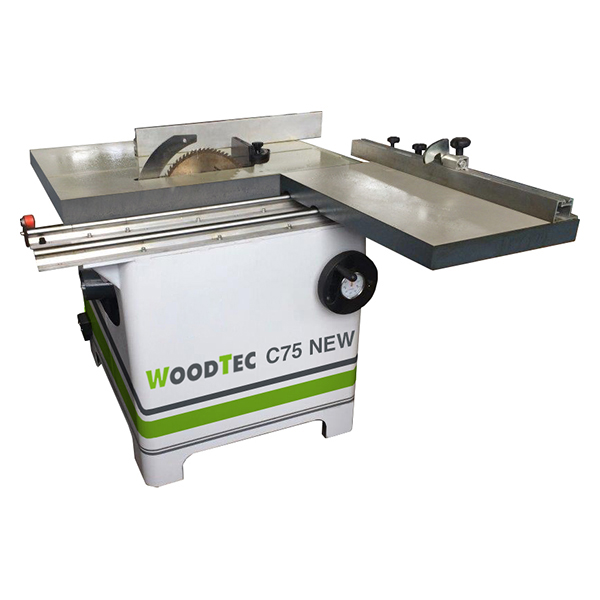

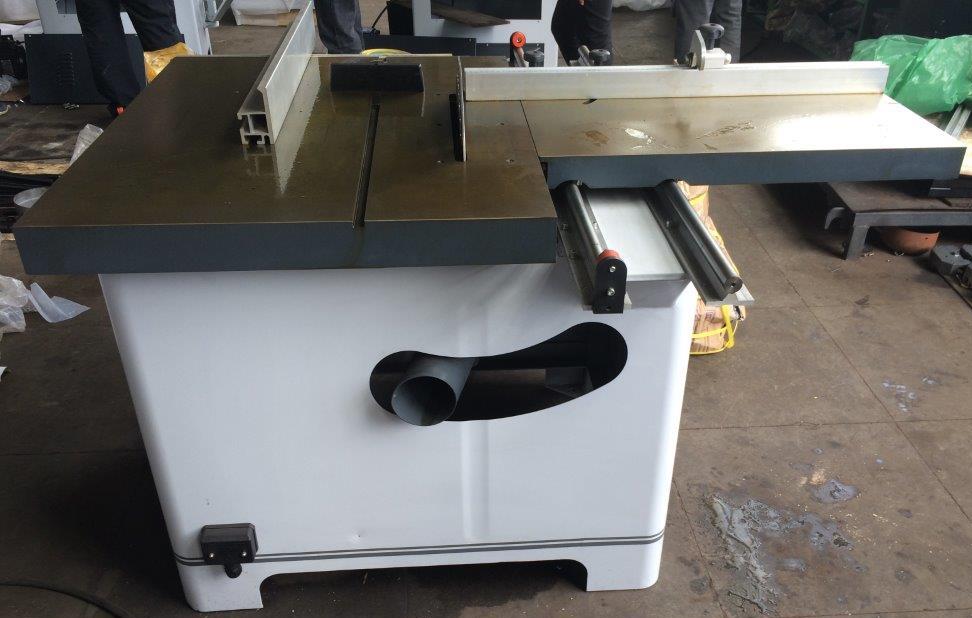

Круглопильный станок с торцовочной кареткой WoodTec C 75 NEW
Артикул: 4102
Диаметр пилы: 300 мм
Мощность: 4 кВт
Масса станка: 500 кг
Назначение
Предназначен для продольной, поперечной распиловки и распиловки под углом досок, брусков, мебельных щитов и прочих пиломатериалов. Оснащен литым чугунным столом, подвижной кареткой и механизмом наклона пильного узла под углом 0 - 45°.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, мебели и другие деревообрабатывающие производства.

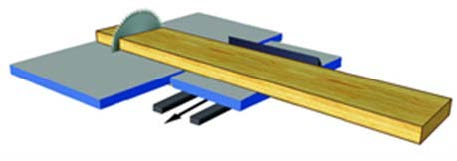

Схема обработки
Отличительные особенности
- Наклон пилы до 45°
- Поворот упорной линейки
- Направляющие линейки с миллиметровой шкалой
- Литой стол и каретка из чугуна
- Перемещение каретки по двум цилиндрическим направляющим
- Возможность подключения аспирации
Конструктивные особенности
  Литые элементы конструкции Рабочий стол и каретка, отлиты из чугуна. Обеспечивают стабильную работу станка, препятствуют возникновению вибрации. |

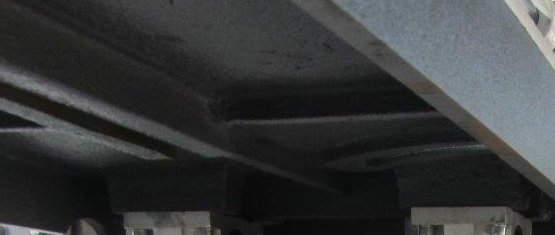

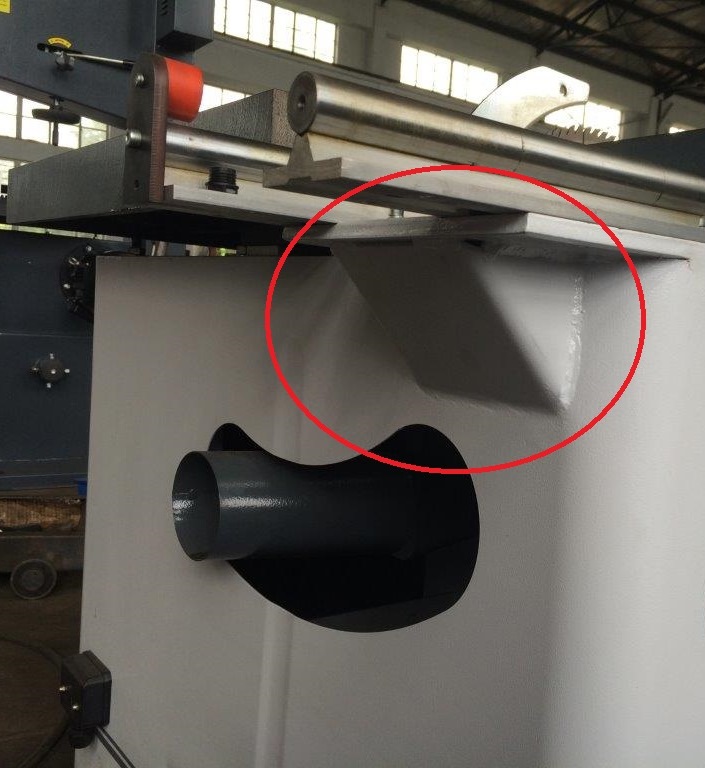

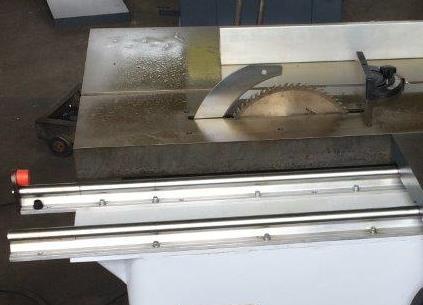

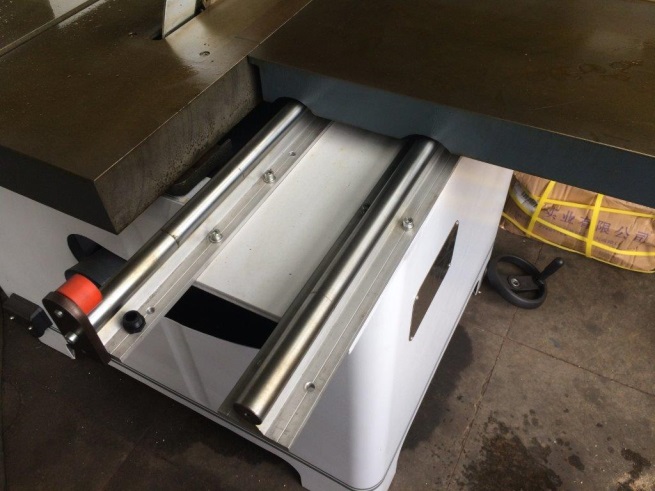

  Жесткая конструкция каретки Перемещение каретки по двум цилиндрическим направляющим исключает люфт в процессе обработки даже тяжелых и длинных заготовок. Консольная часть направляющих каретки, фиксируется винтами к специальному ребру жесткости, что обеспечивает идеальную прямолинейность движения, и как плавность ее хода. |
 Регулировка высоты пропила Подъем/опускание пилы удобно регулируется маховиком. |

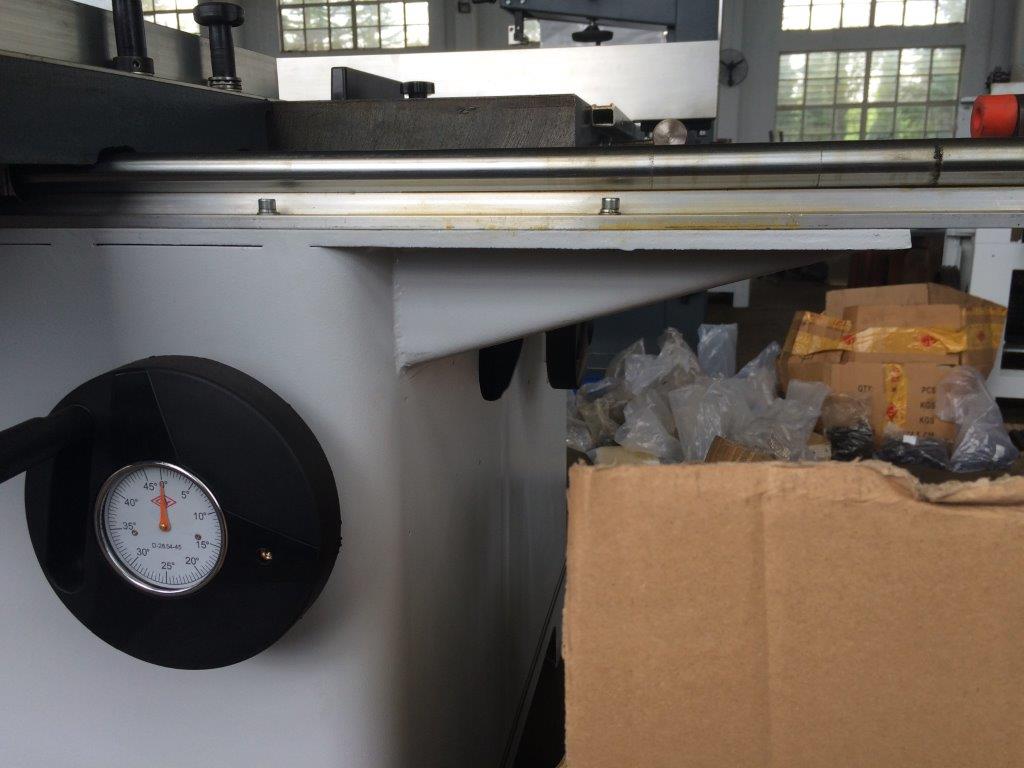

 Наклон пилы Наклон пилы до 45° с помощью удобного маховика. Отображение угла наклона по угловой шкале. |

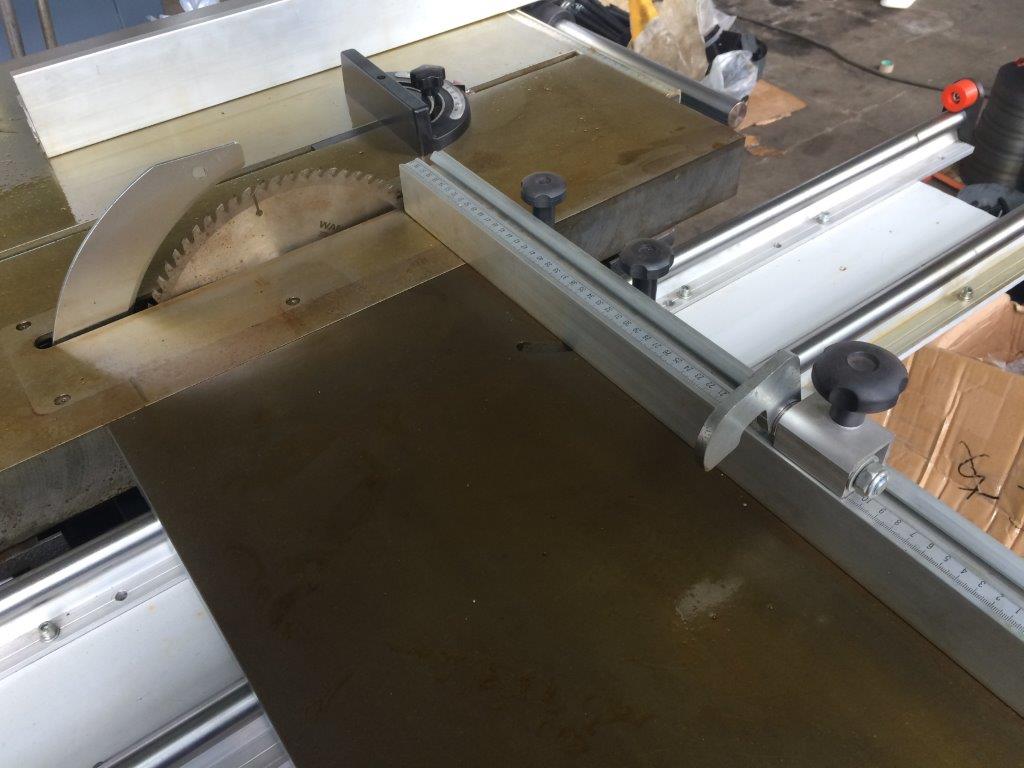

 Направляющая линейка на каретке Для позиционирования и торцовки длинномерного материала используется направляющая линейка с миллиметровой шкалой и флашковым упором. Для торцовки под углом, направляющая линейка имеет возможность поворота. |

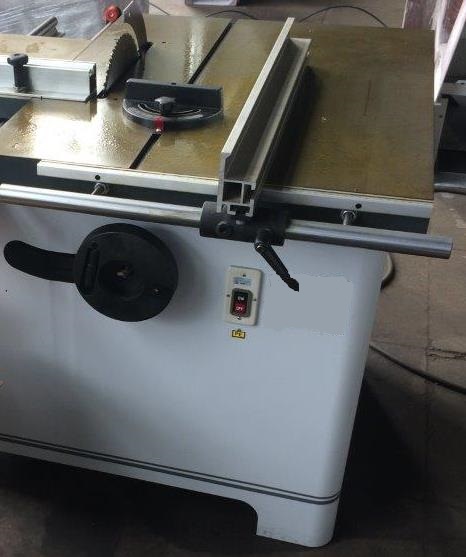

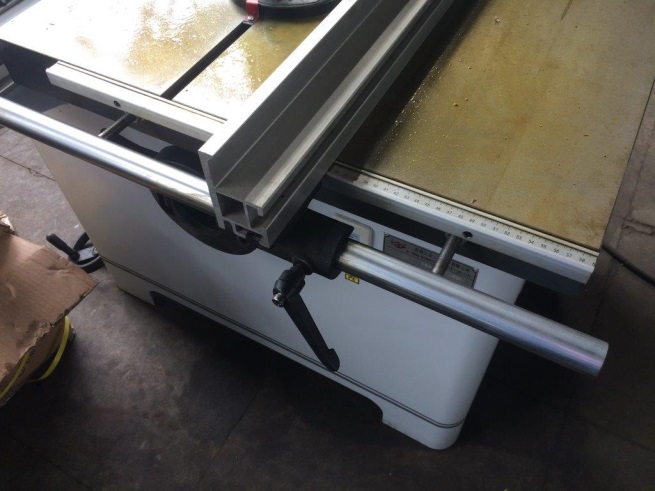

 Параллельный упор для раскроя по ширине Для раскроя по ширине используется параллельный упор с миллиметровой шкалой, перемещение упора по массивной цилиндрической направляющей, для стабильности выставленного размера снабжен фиксирующим винтом. |

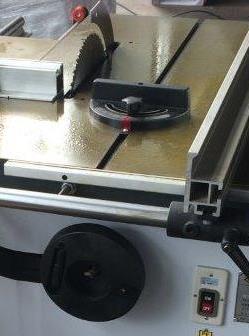

 Толкатель с градуированной шкалой Для получения косоугольных деталей маленького формата. |
 Расклинивающий нож Предотвращает зажимание пилы материалом. |

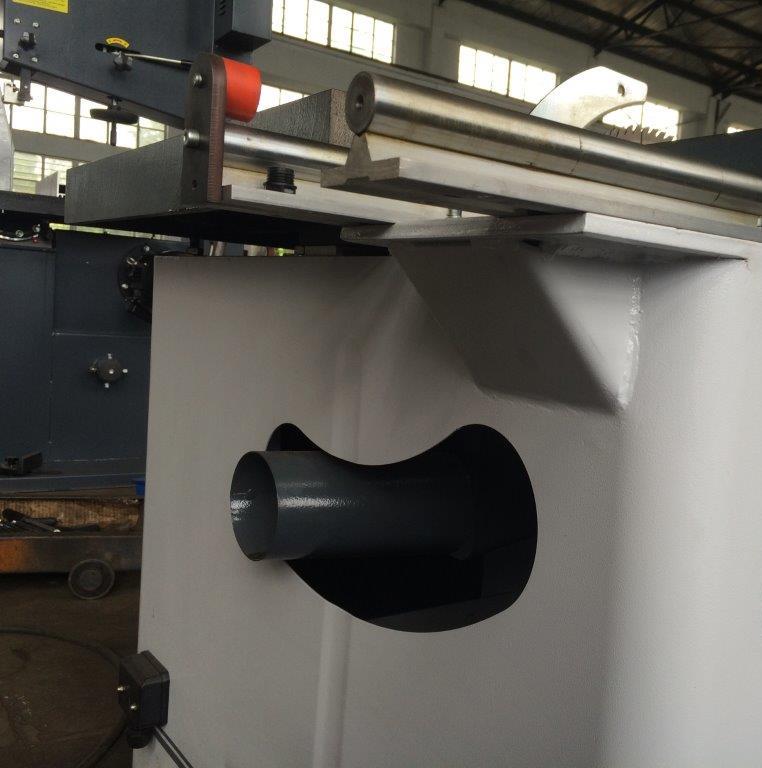

 Выход под аспирацию Подключение аспирации позволяет надежно удалять опилки из зоны резания. |
