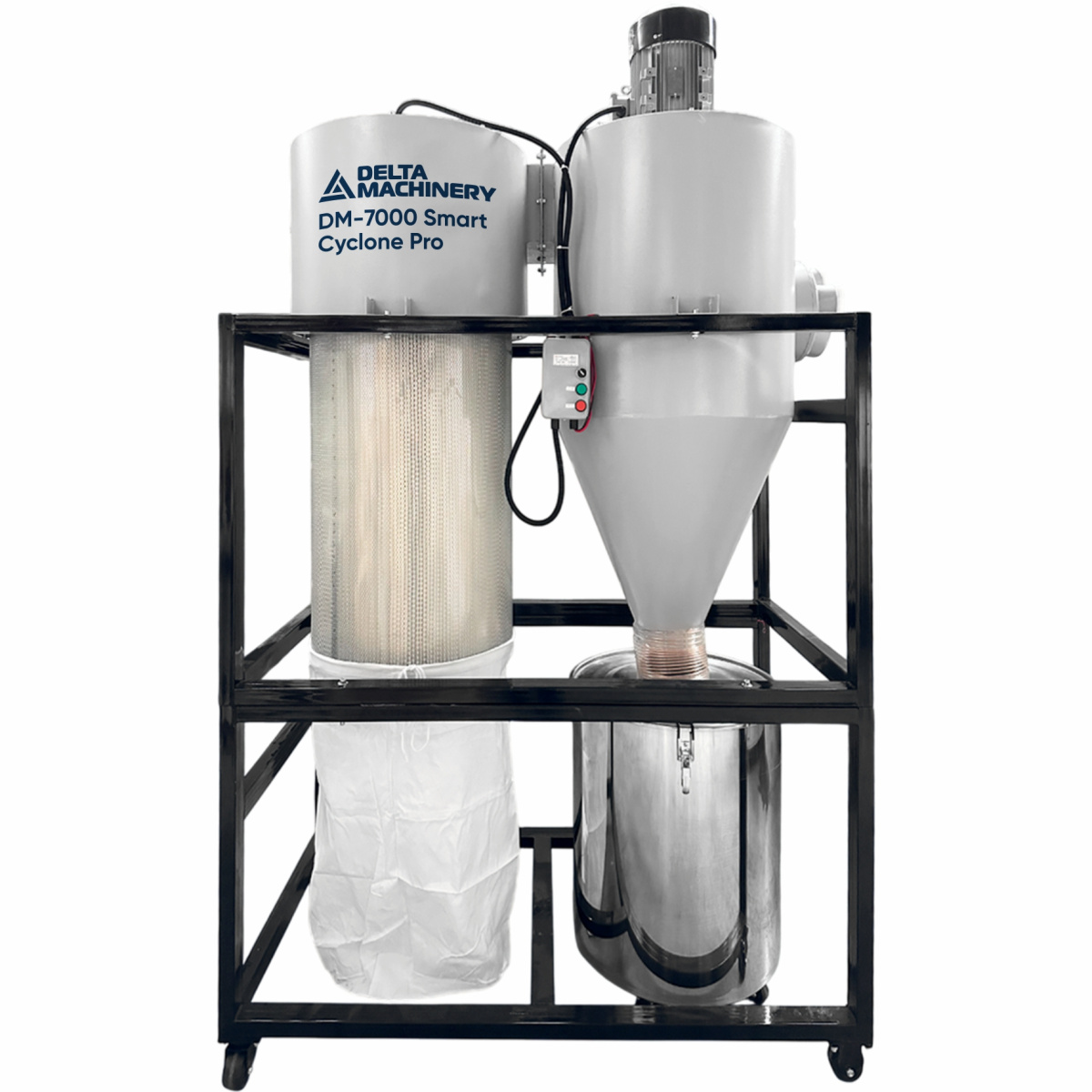

Пылеулавливающий агрегат циклонного типа DELTAMACHINERY DM-7000 Smart Cyclone Pro
Артикул: 05-9733
Производительность вентилятора, м³/ч: 7000
Разрежение вентилятора, Па: 2600
НАЗНАЧЕНИЕ
Аспирационная установка компактного типа c фильтром, работающая по принципу отделения тяжелых частиц с помощью огромной центробежной силы, предназначена для очистки воздуха от сухой не слипающейся пыли, опилок и стружки в системе аспирации.
ПРИМЕНЕНИЕ
Установка применяется для очистки воздуха, забираемого через патрубки станка в местах обработки, от стружки и пыли получаемой в результате обработки материала методом пиления, фрезерования или шлифования, в составе индивидуальных или централизованных систем, включающих один или группу станков.
Устанавливается внутри производственных помещений в основном на мебельных и деревообрабатывающих производствах, а также в цехах обработки камня, пластмассы, камня, бумаги и т.п.
ПРЕИМУЩЕСТВА
➤ Отсек циклон и кассетный фильтр большего размера чем на серии Smart Cyclone. Высокая степень предварительной центробежной очистки воздуха со стабильной интенсивностью всасывания.
➤ Разделение крупных и мелких отходов обеспечивает долговечность фильтра и эффективность вытяжки.
➤ Металлический бункер накопитель для крупных отходов и мешок накопитель для мелкодисперсной пыли.
➤ Регенерация фильтра за счет мотора и вала с установленными на нем щетками позволяют минимизировать обслуживание агрегата.
➤ Мобильность за счет платформы с поворотными колесами.
➤ Компактна по сравнению с аналогичными установками с такой же мощностью.

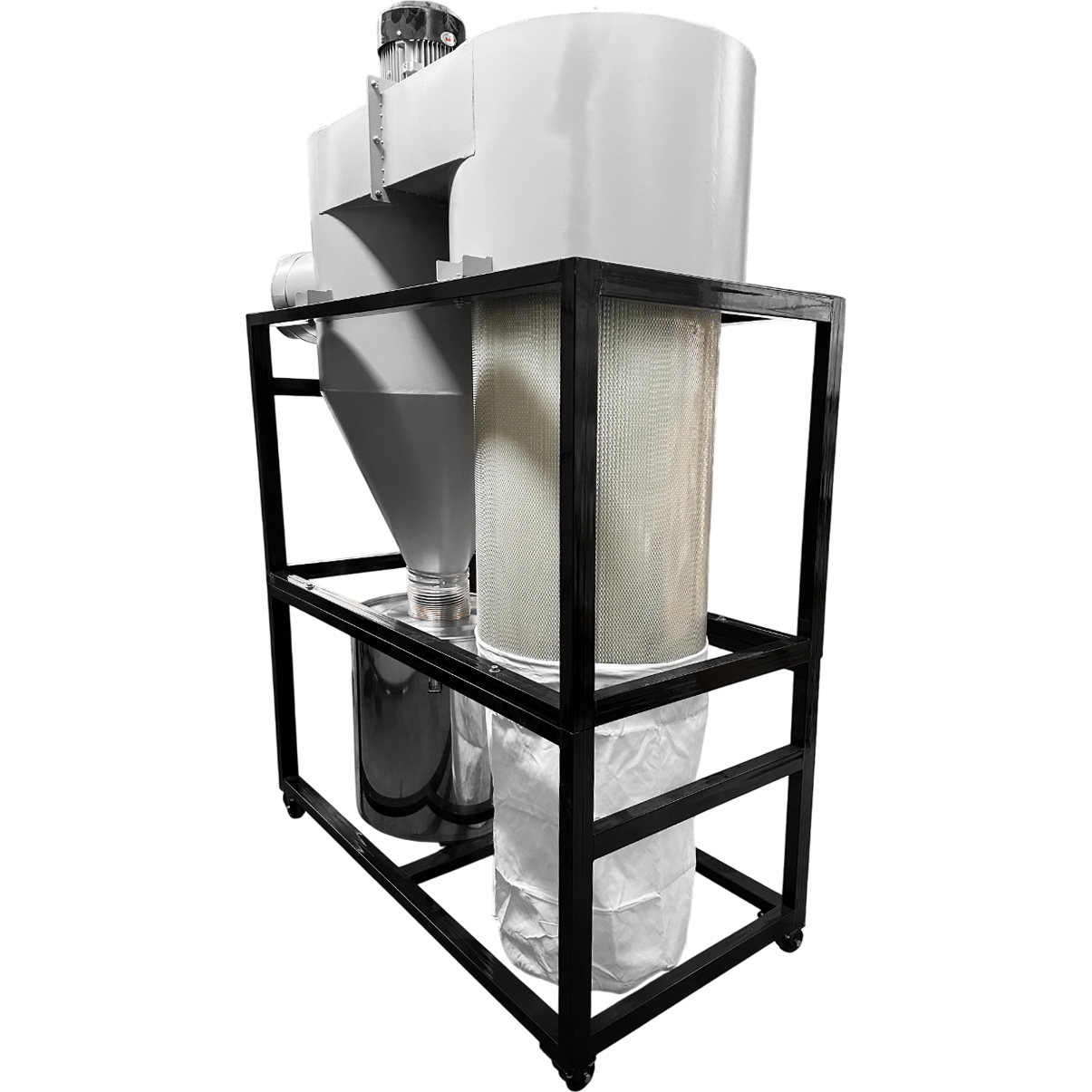

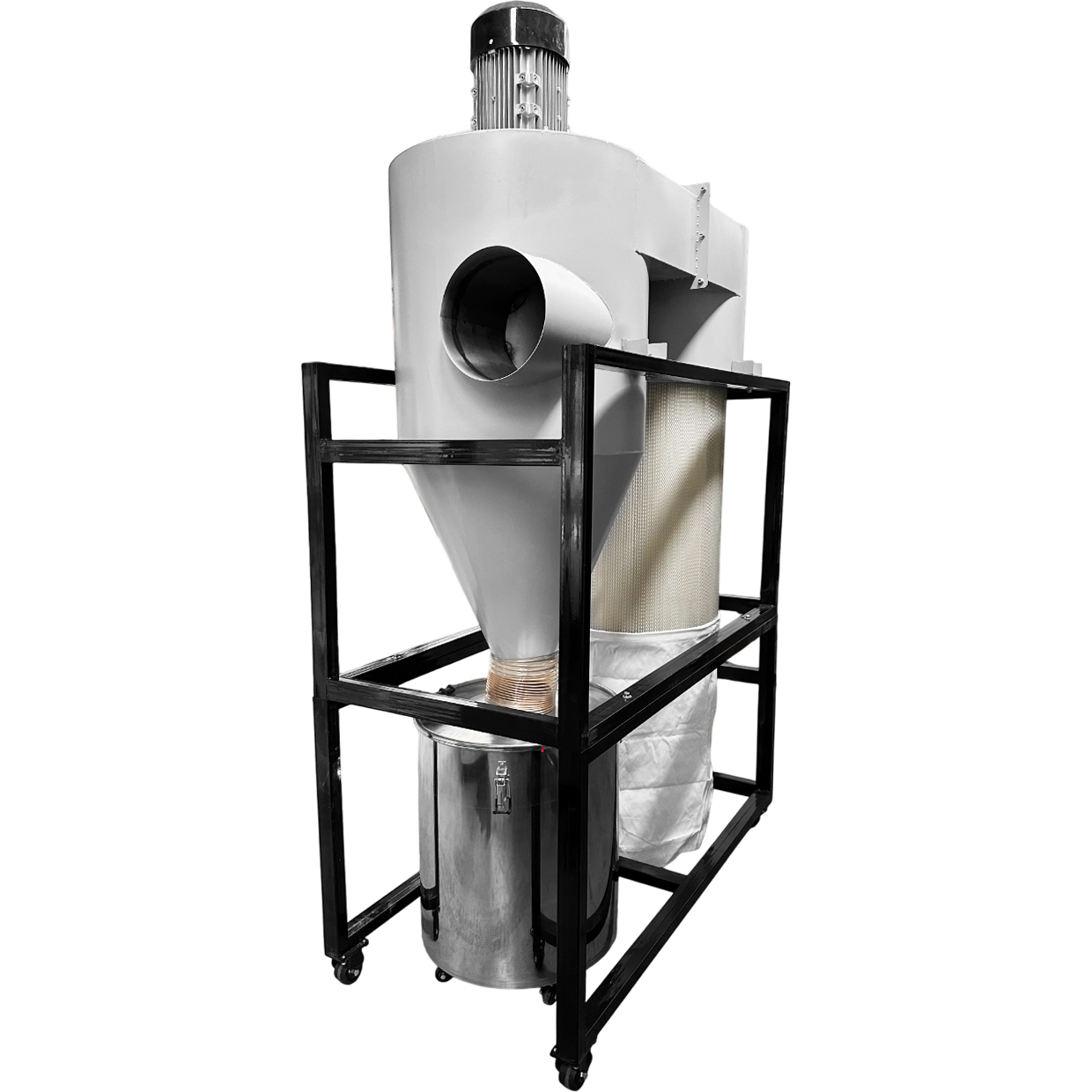

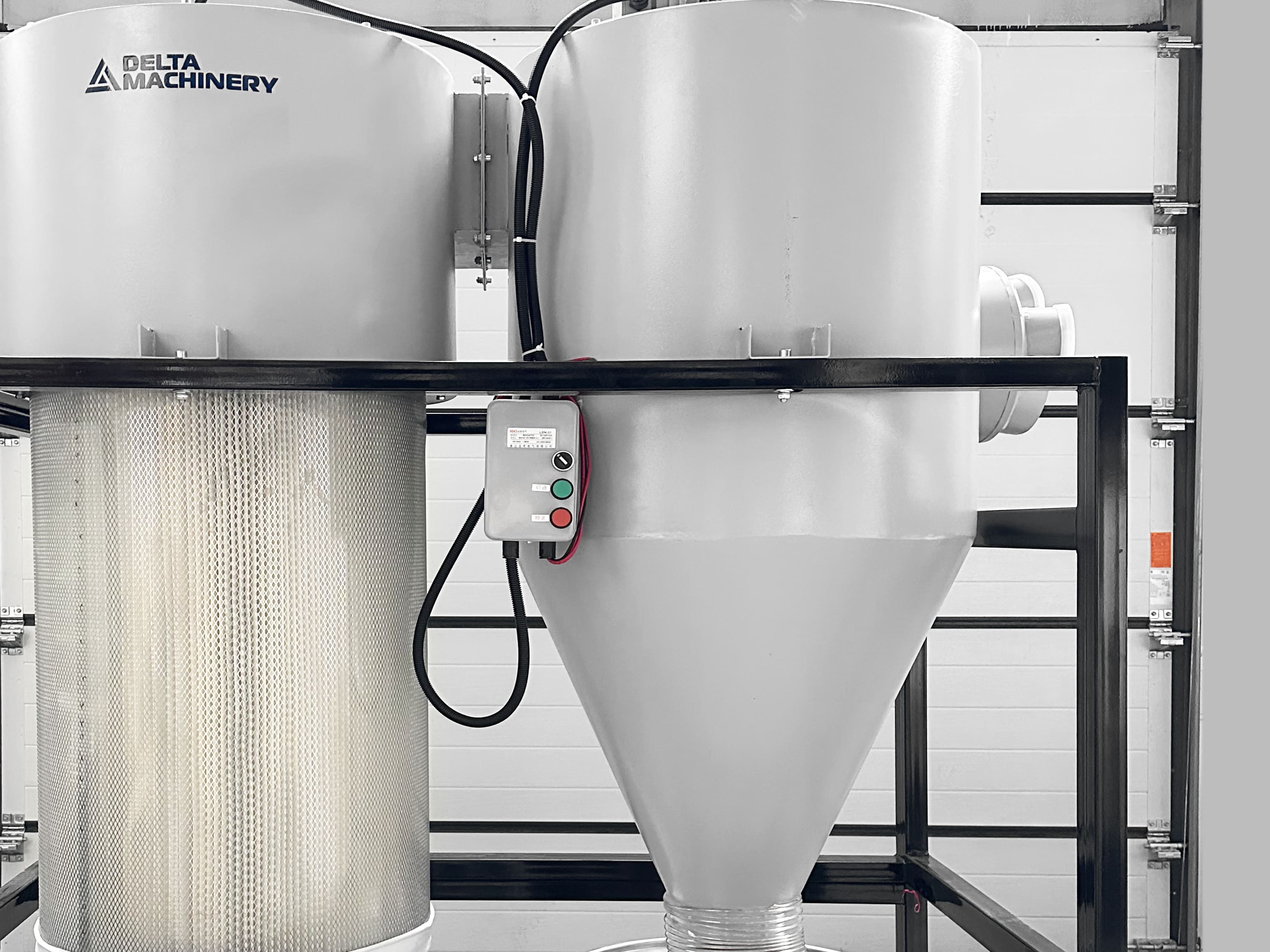

СТРОЕНИЕ
Агрегат состоит из рамы на которой расположены:
- Циклон в верхней части которого встроено рабочее колесо (крыльчатка) и двигатель
- Отсек с кассетным фильтром оснащенный системой автоматической регенерации при помощи двигателя и щеток
- Бункер-накопитель для сбора крупных отходов и мешок-накопитель для мелкодисперсной пыли
ЦИКЛОН
В данном отсеке происходит очистка воздуха от твёрдых загрязнений (стружка, опил и т.д.) при помощи центробежной силы происходит отделение «тяжелых» частиц от воздушного потока.

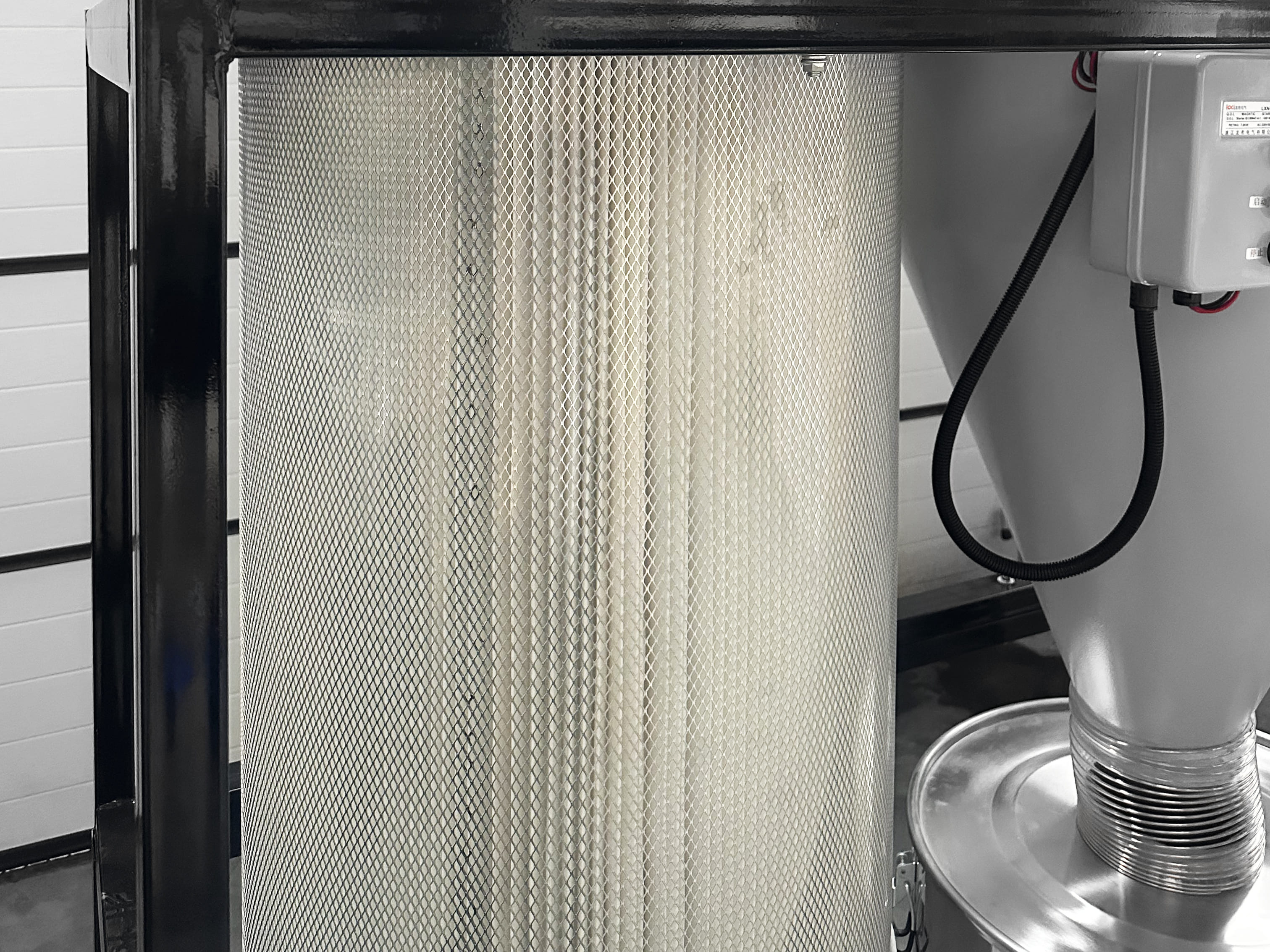

КАССЕТНЫЙ ФИЛЬТР
В качестве фильтровального элемента на агрегат устанавливается кассета из полиэстера. Кассеты из полиэстера имеют высокую механическую прочность.

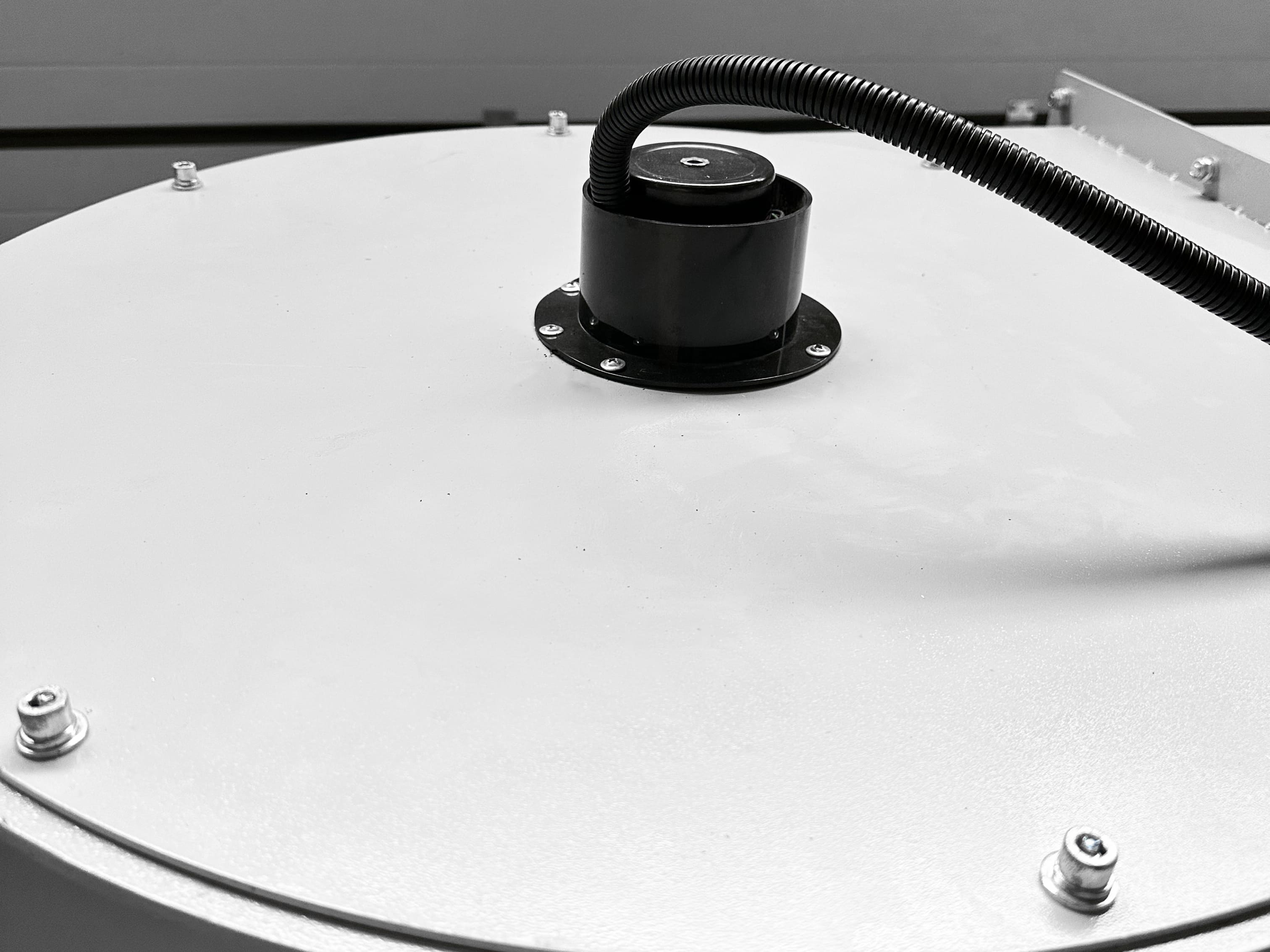

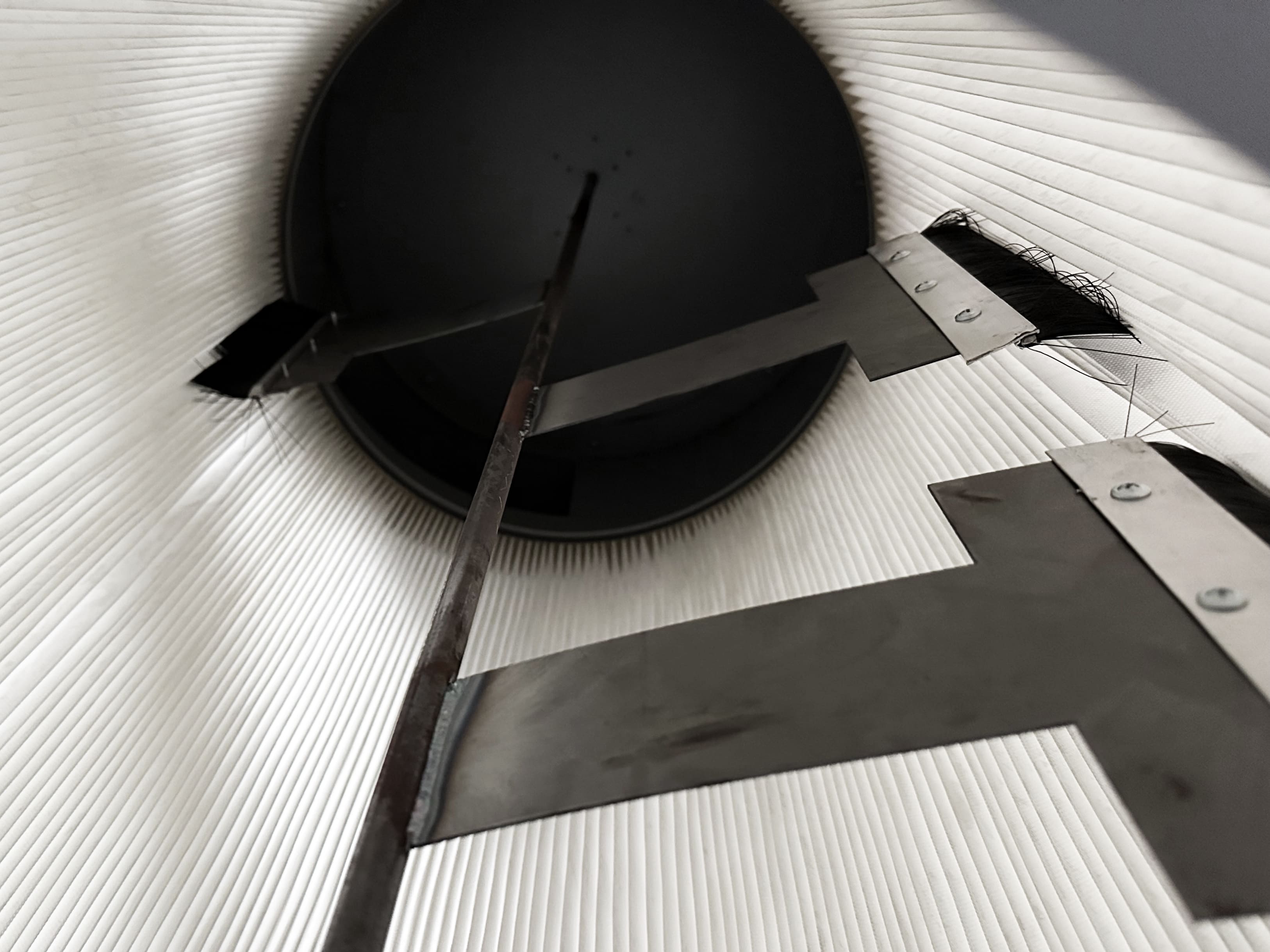

АВТОМАТИЧЕСКАЯ РЕГЕНЕРАЦИЯ
Производится с помощью двигателя и вала с установленными на нем щетками. Данное решение позволяет не обсуживать кассетные фильтра оператором и использовать агрегат в паре с высокопроизводительным оборудованием.

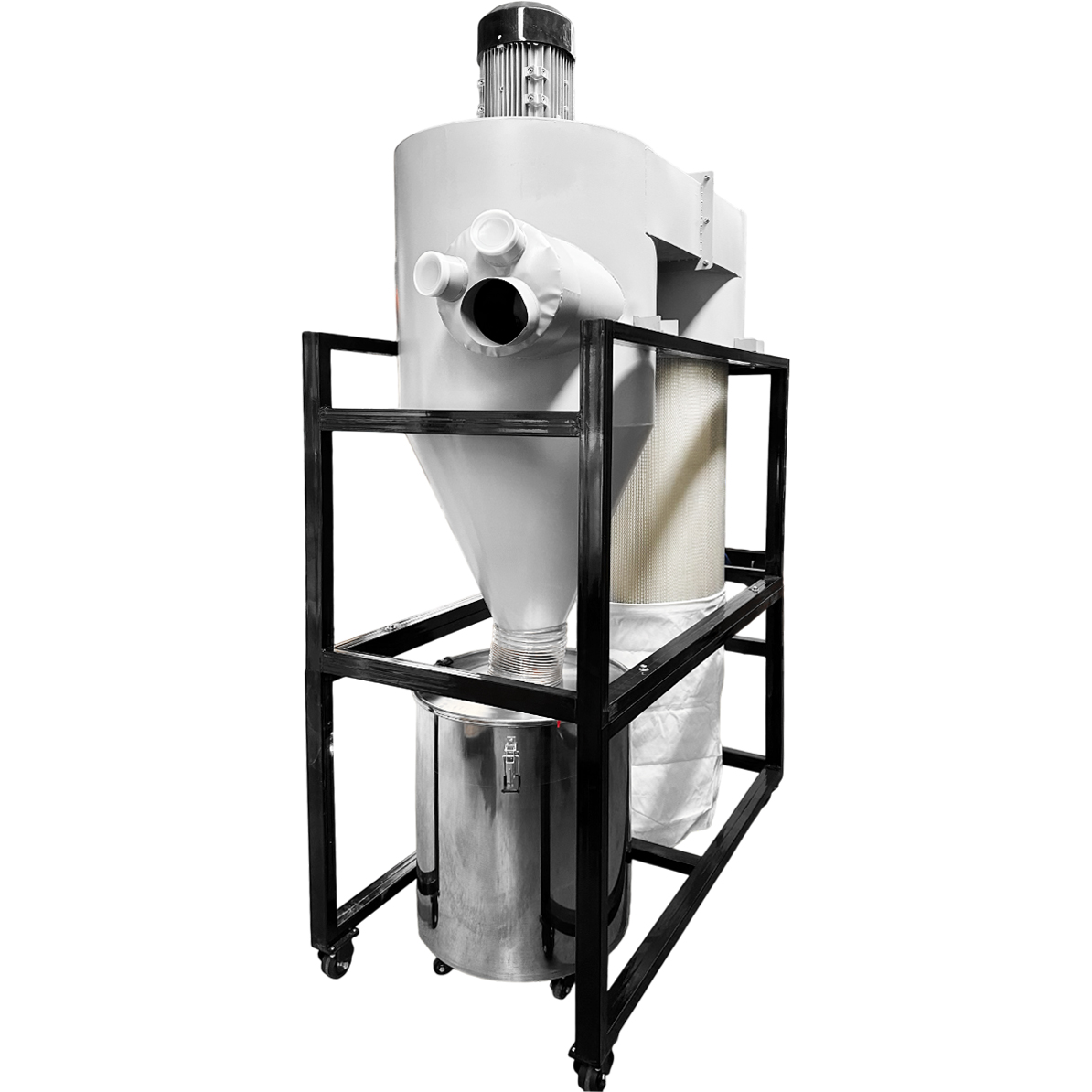

ПАТРУБОК
Центральное отверстие диаметром 300 мм. В комплекте с агрегатом есть насадка-переходник которая имеет одно отверстие диметром 150 мм и 2 отверстия диаметром 100 мм, для прямого подключения гибких воздуховодов.

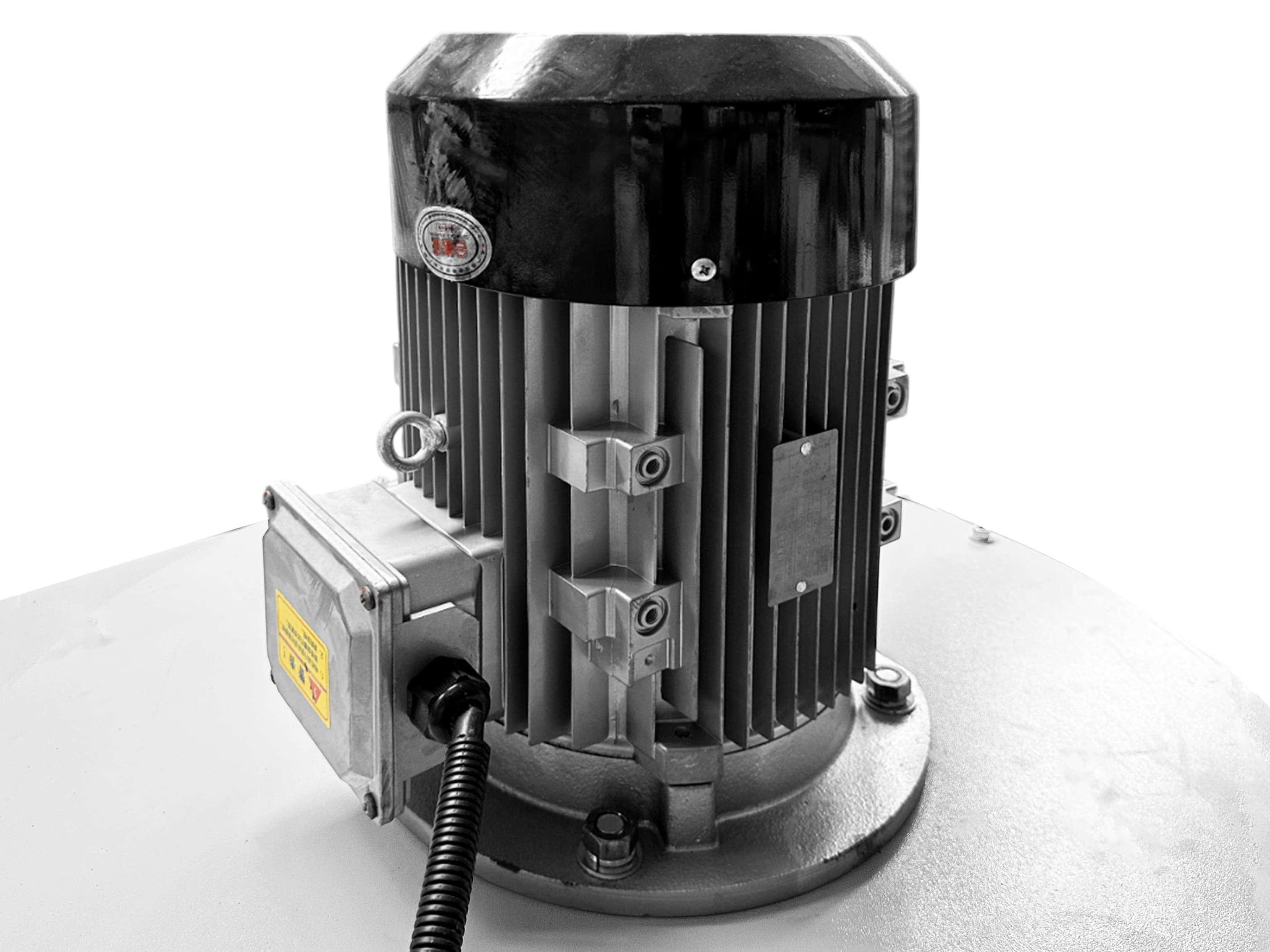

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОДВИГАТЕЛЬ
Мощность двигателя 7,5 кВт (380V).
РАБОЧЕЕ КОЛЕСО-КРЫЛЬЧАТКА
Стальная отбалансированная крыльчатка имеет диаметр 540 мм обеспечивая высокую эффективность агрегата

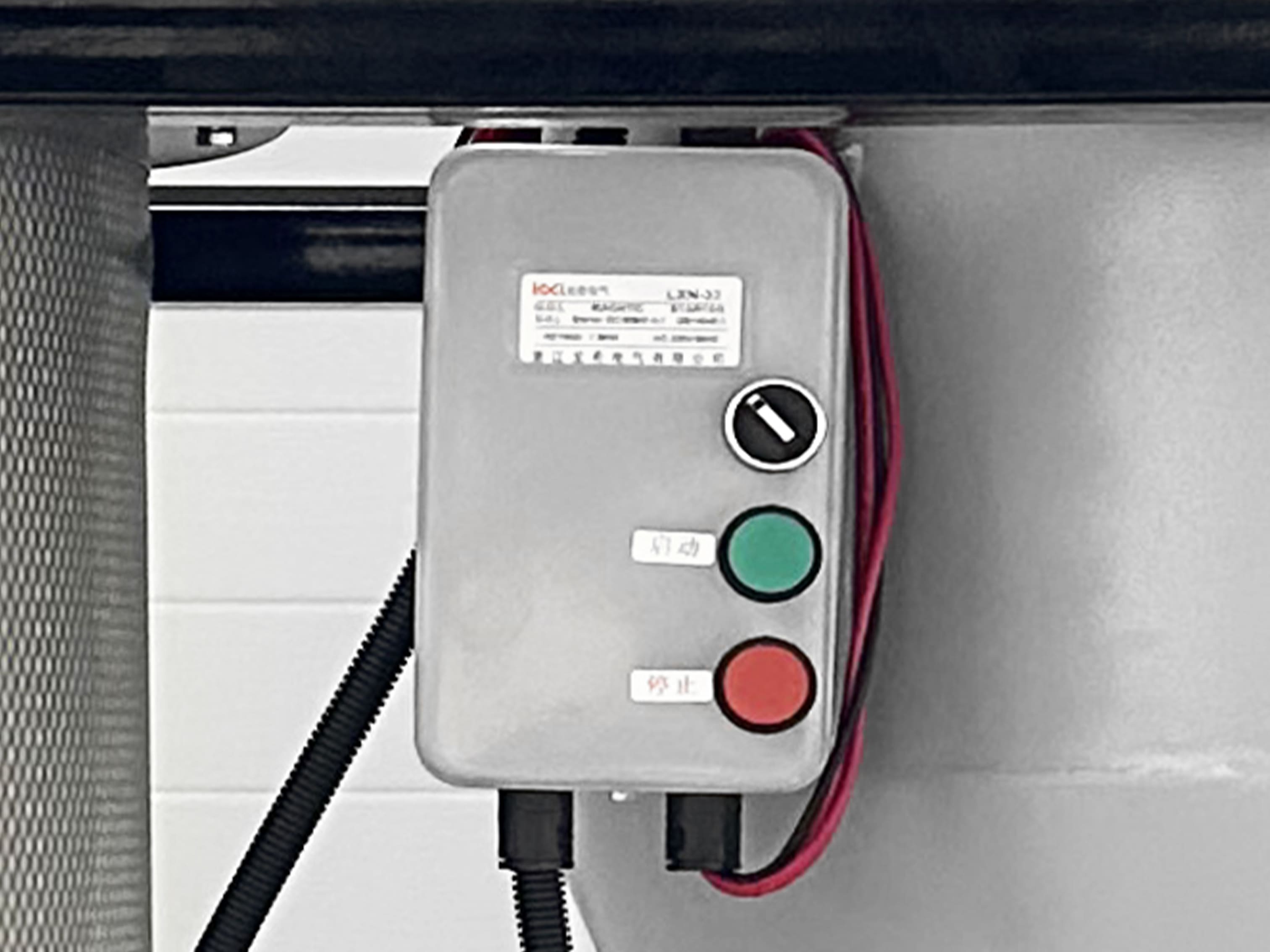

ПАНЕЛЬ УПРАВЛЕНИЯ
Промышленный пускатель имеет кнопки включения и выключение, обеспечивает надежный запуск двигателя.

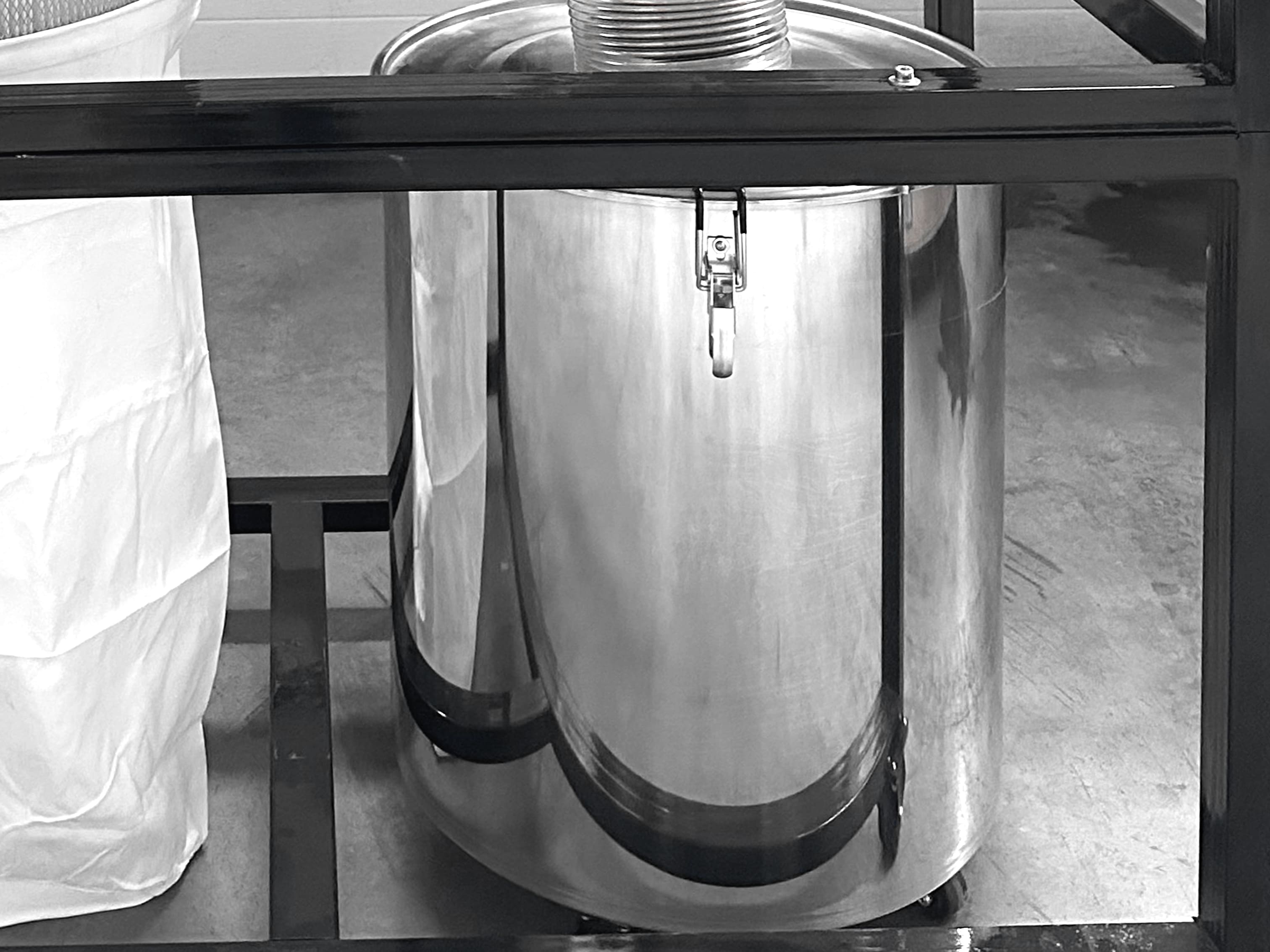

БУНКЕР-НАКОПИТЕЛЬ
Бункер–накопитель для крупных отходов имеет диаметр 600 мм и высоту 700 мм. (0,2 м.куб) Быстрое и удобное снятие/установка. Наличие колес упрощает транспортировку При желании можно докупить дополнительный бункер для удобства замены и удаления отходов

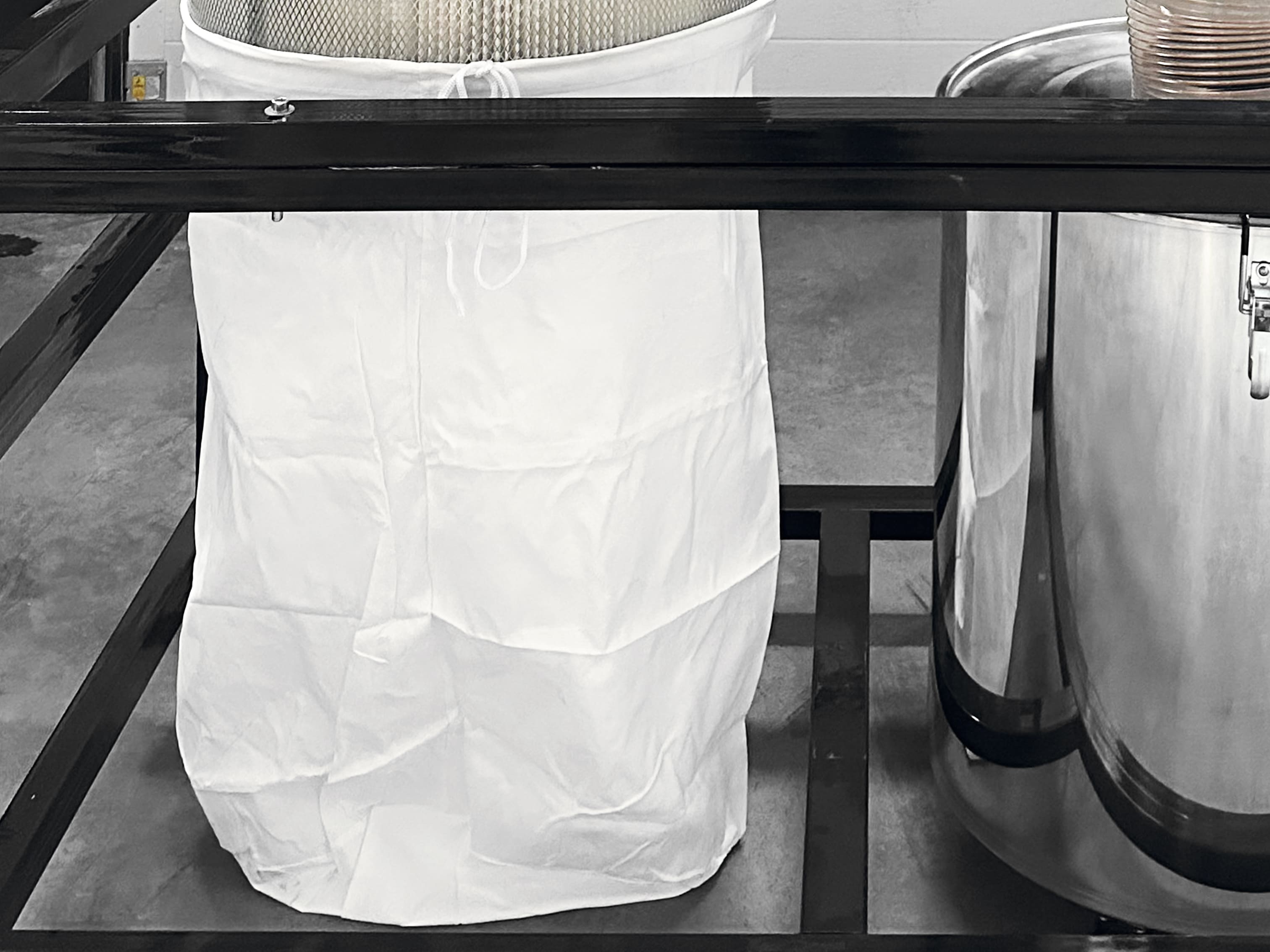

МЕШОК-НАКОПИТЕЛЬ
Мешок–накопитель для мелкодисперсной пыли имеет объем 0,3 м.куб. Быстрое и удобное снятие/установка.
