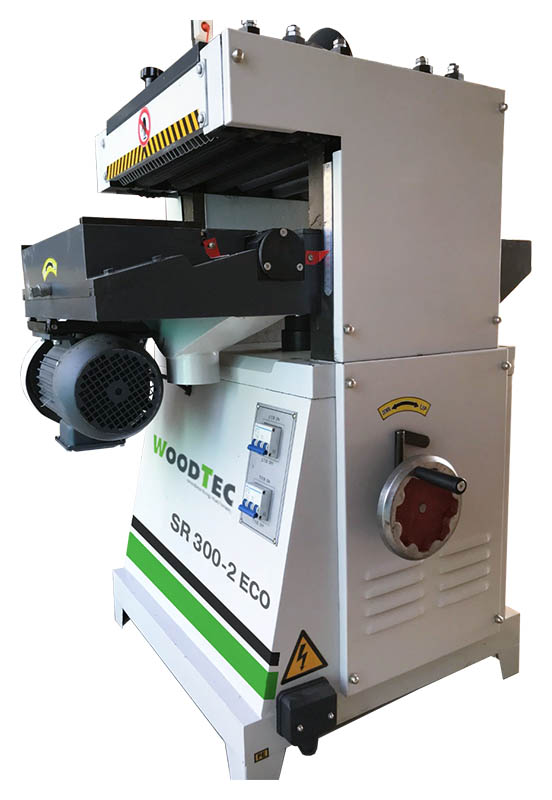

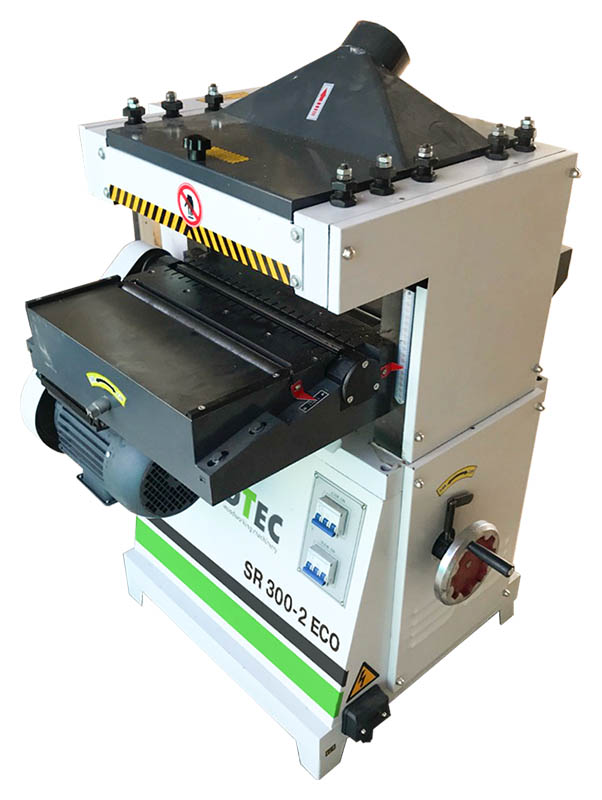

Станок рейсмусовый WoodTec SR 300-2 ECO
Артикул: 62952
Ширина: 595 мм
Мощность: 5,5 кВт
Вес: 320 кг
Назначение
Предназначены для двустороннего строгания в размер по толщине плоских заготовок из древесины.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели, деревянного домостроения и другие деревообрабатывающие производства.

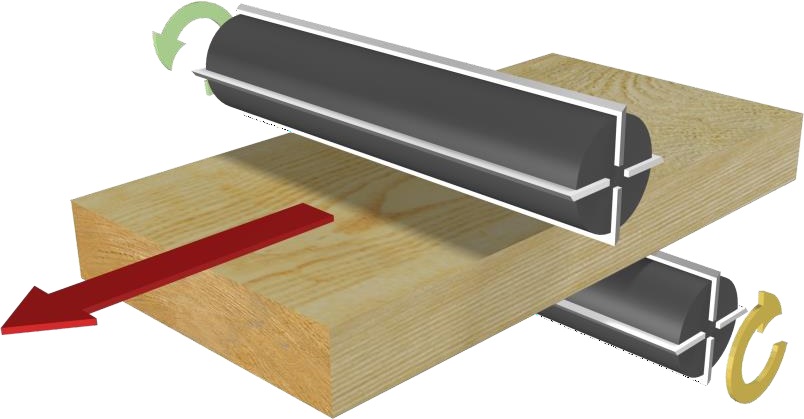

Схема обработки
Конструктивные особенности

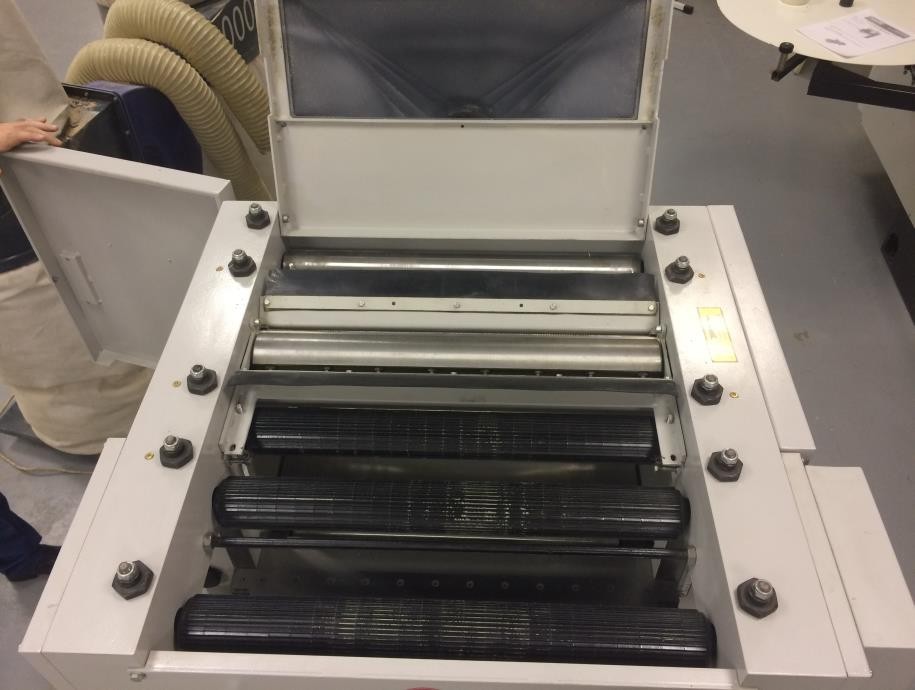

ВЕРХНИЕ ПОДАЮЩИЕ ВАЛЬЦЫ
Три приводных секционных вала обеспечивают надежную подачу заготовок, в т.ч. разнотолщинных. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки.

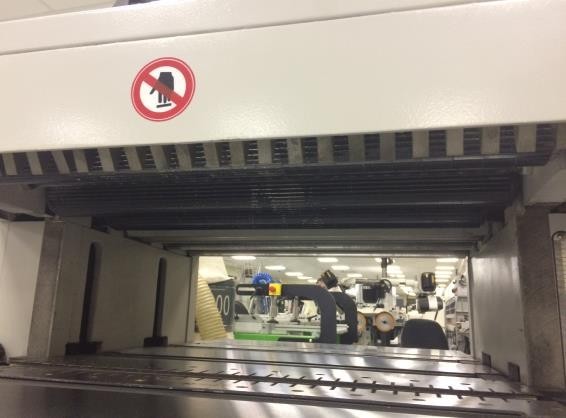

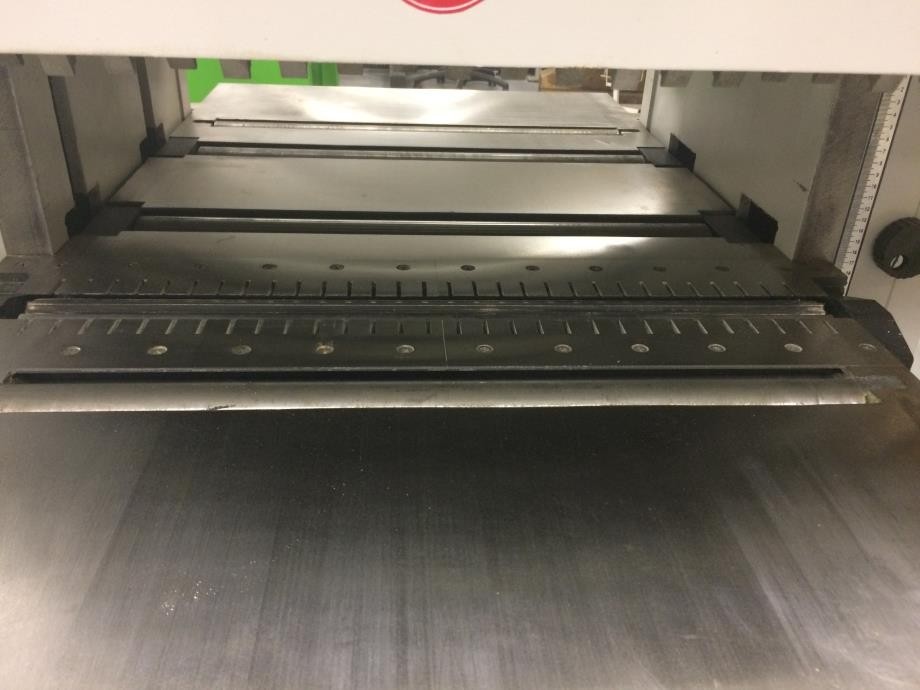

НИЖНИЕ ПОДАЮЩИЕ ВАЛЬЦЫ
На рабочем столе расположены четыре ролика, обеспечивающие лучшее скольжение заготовки. Два ролика расположенные под верхним валом - приводные. В зависимости от типа заготовки ролики могут быть настроены на нужный вылет из стола.

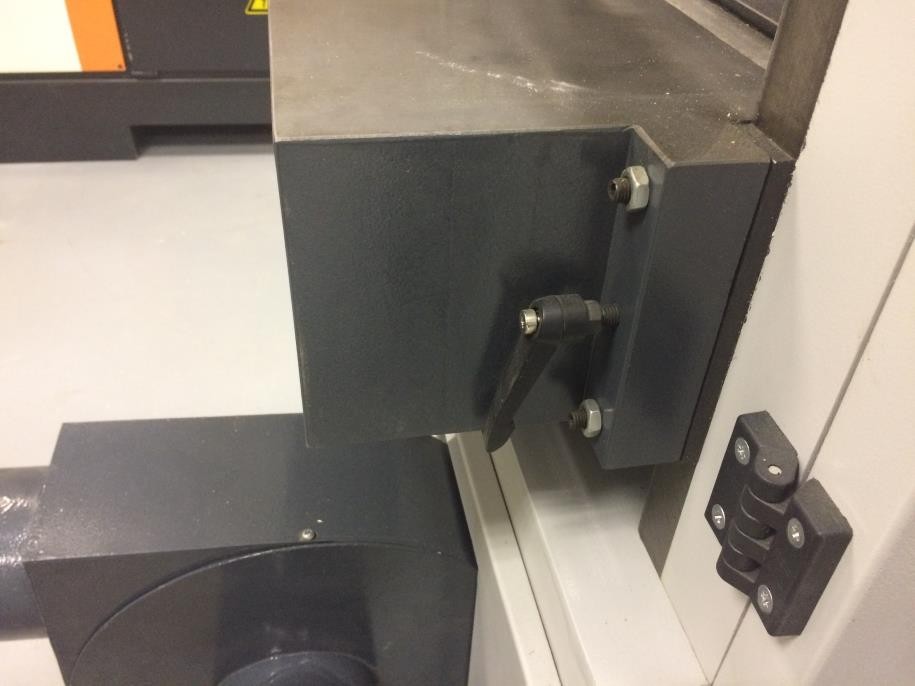

НАПРАВЛЯЮЩИЕ СТОЛА
Стол перемещается в 4-х направляющих, что исключает его перекос. Жесткая фиксация стола осуществляется с помощью рукояток.

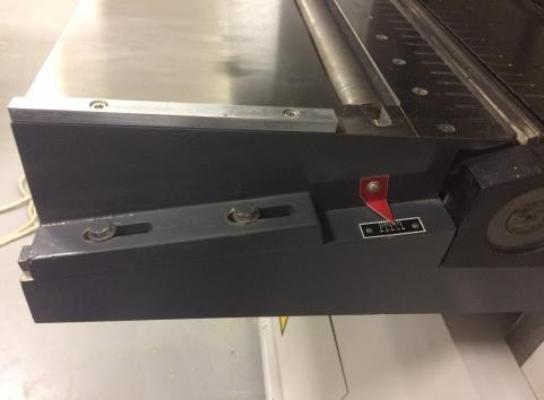

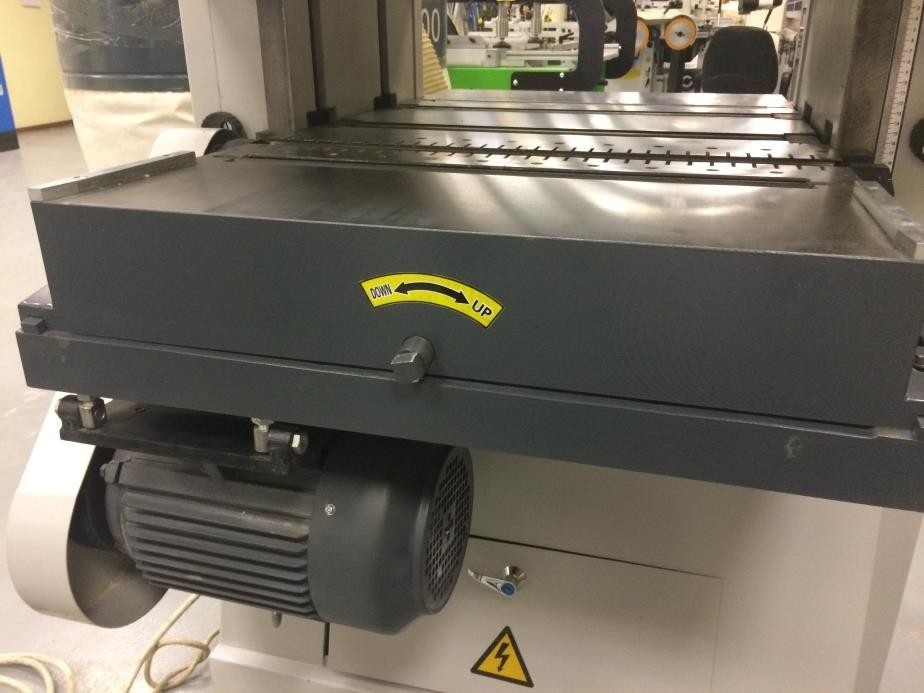

НИЖНИЙ (ФУГОВАЛЬНЫЙ) НОЖЕВОЙ ВАЛ

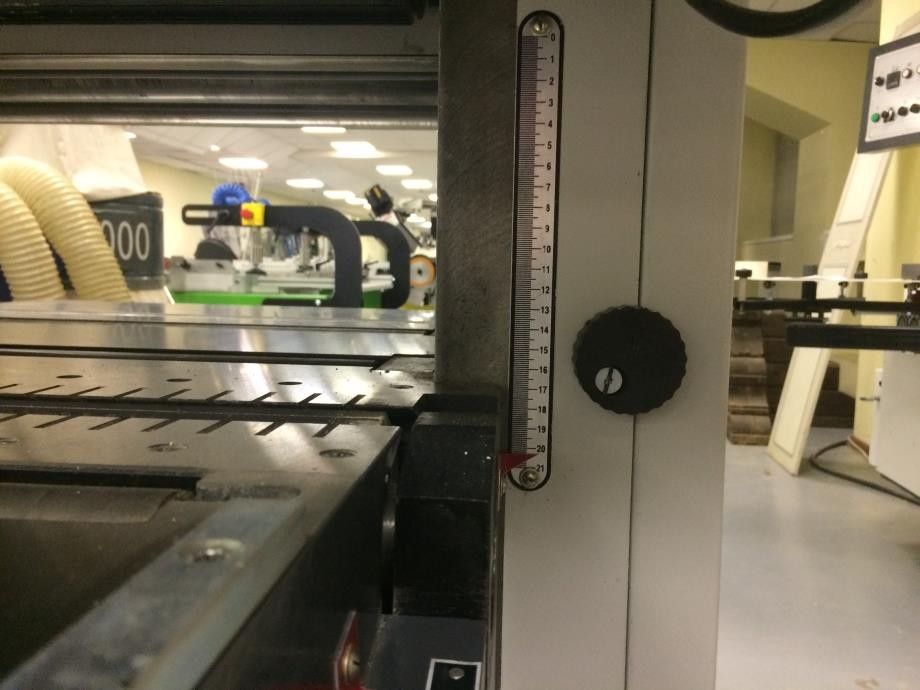

Привод нижнего ножевого вала осуществляется от отдельного двигателя. Настройка глубины съема осуществляется с помощью винта на передней части стола. Отображение размера по миллиметровой шкале.

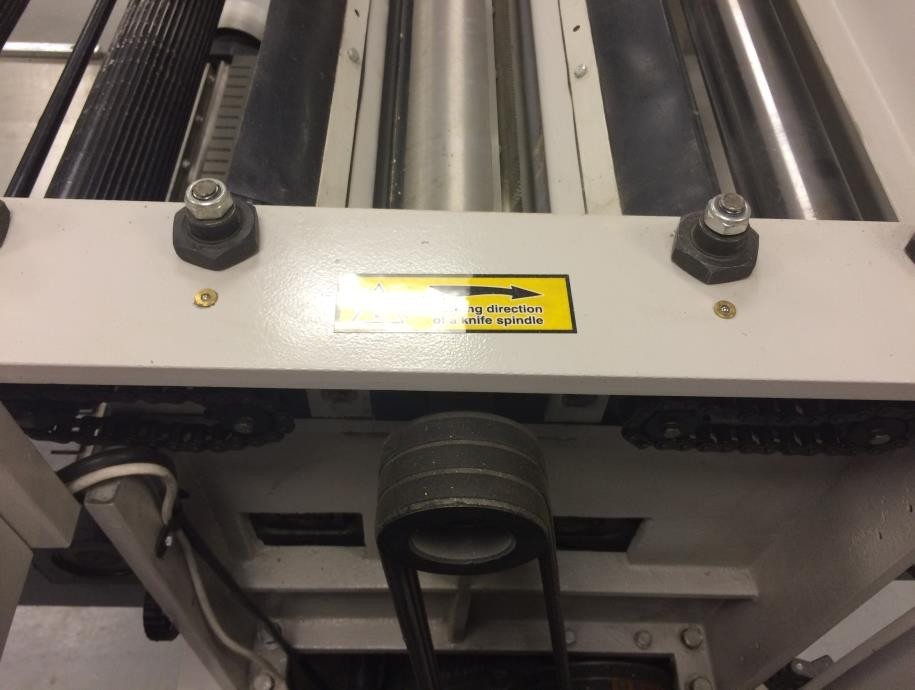

ВЕРХНИЙ (РЕЙСМУСОВЫЙ) НОЖЕВОЙ ВАЛ

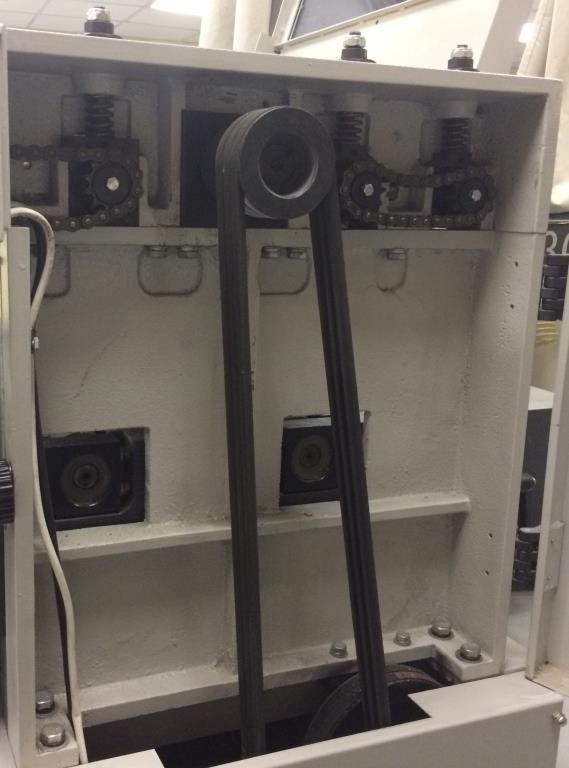

Привод рейсмусового вала, верхних и нижних подающих вальцов осуществляется от мощного двигателя посредством клиноременной передачи и цепей.

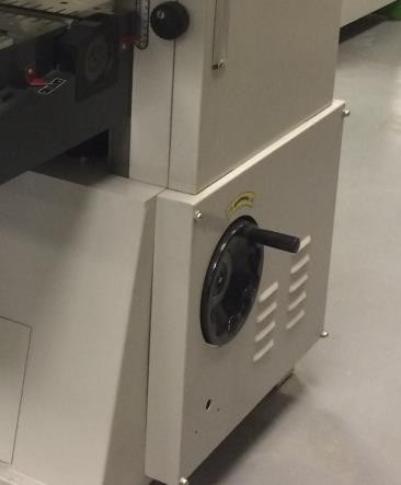

ПОДЪЕМ / ОПУСКАНИЕ СТОЛА
Подъем / опускание стола вручную с помощью маховика, расположенного на боковой части станка.

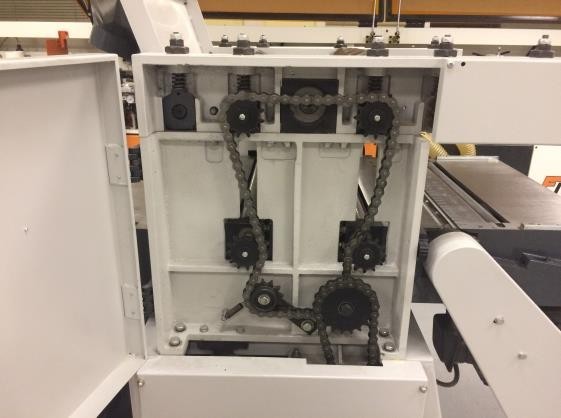

ВЕРХНЯЯ И БОКОВАЯ КРЫШКА

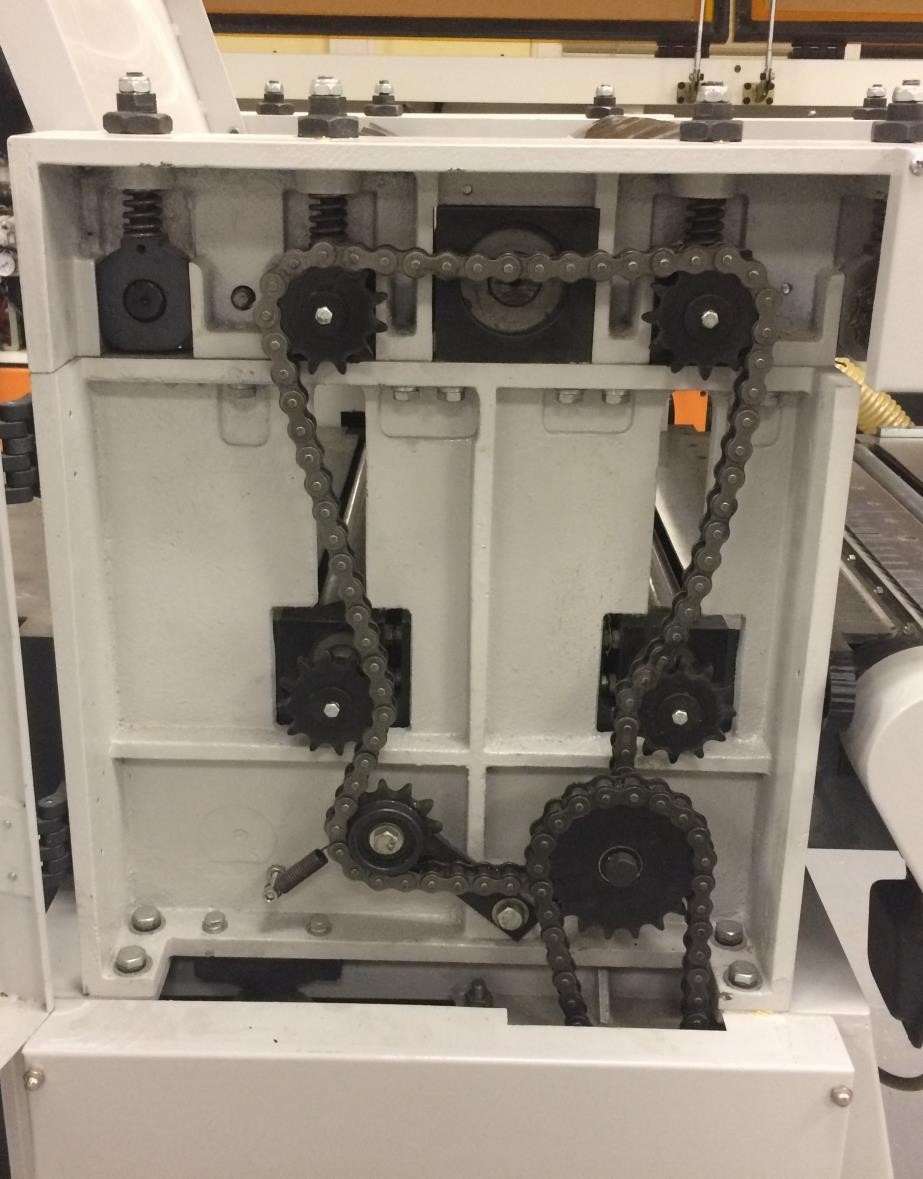

Откидная система верхней крышки обеспечивает легкий доступ к ножевому валу для обслуживания и замены ножей. Сбоку легкий доступ к приводам вальцов подачи и цепям для обслуживания.

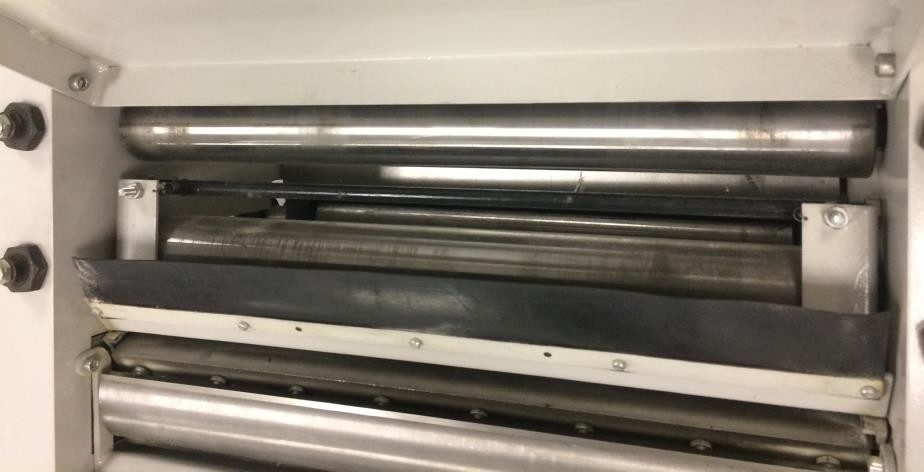

ПРИНИМАЮЩИЕ ВАЛЬЦЫ
На выходе заготовку принимают гладкие приводные стальные валы.
ПРЕСС-МАСЛЕНКИ
На верхней части станка расположены пресс масленки для смазки цепей привода подающих вальцов.

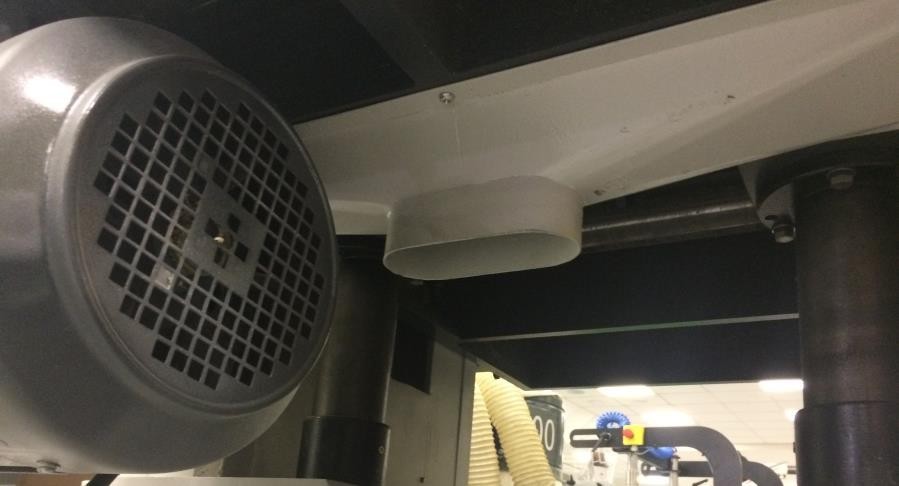

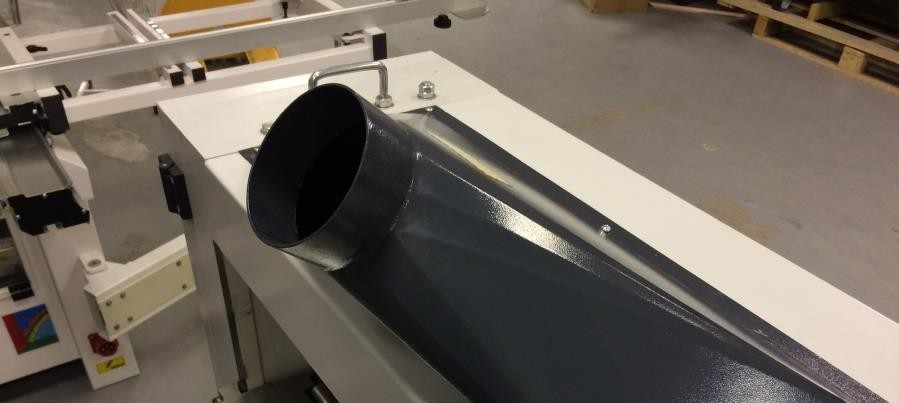

ЭКСГАУСТЕРНЫЕ ВОРОНКИ
Выброс стружки осуществляется через эксгаустерные воронки. Фото сверху – аспирационный патрубок от верхнего (рейсмусового) ножевого вала. Фото снизу – аспирационный патрубок от нижнего (фуговального) ножевого вала.
