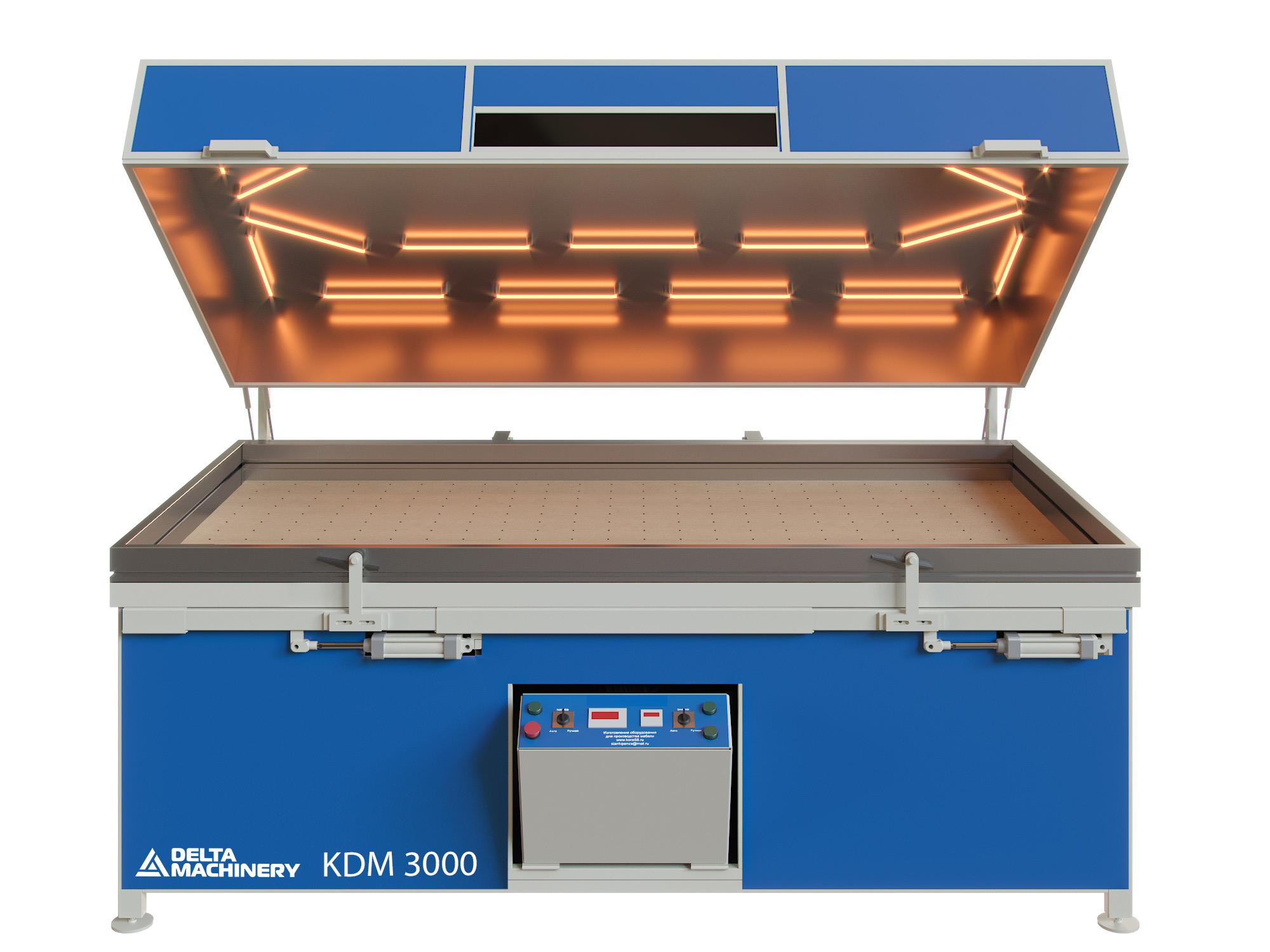

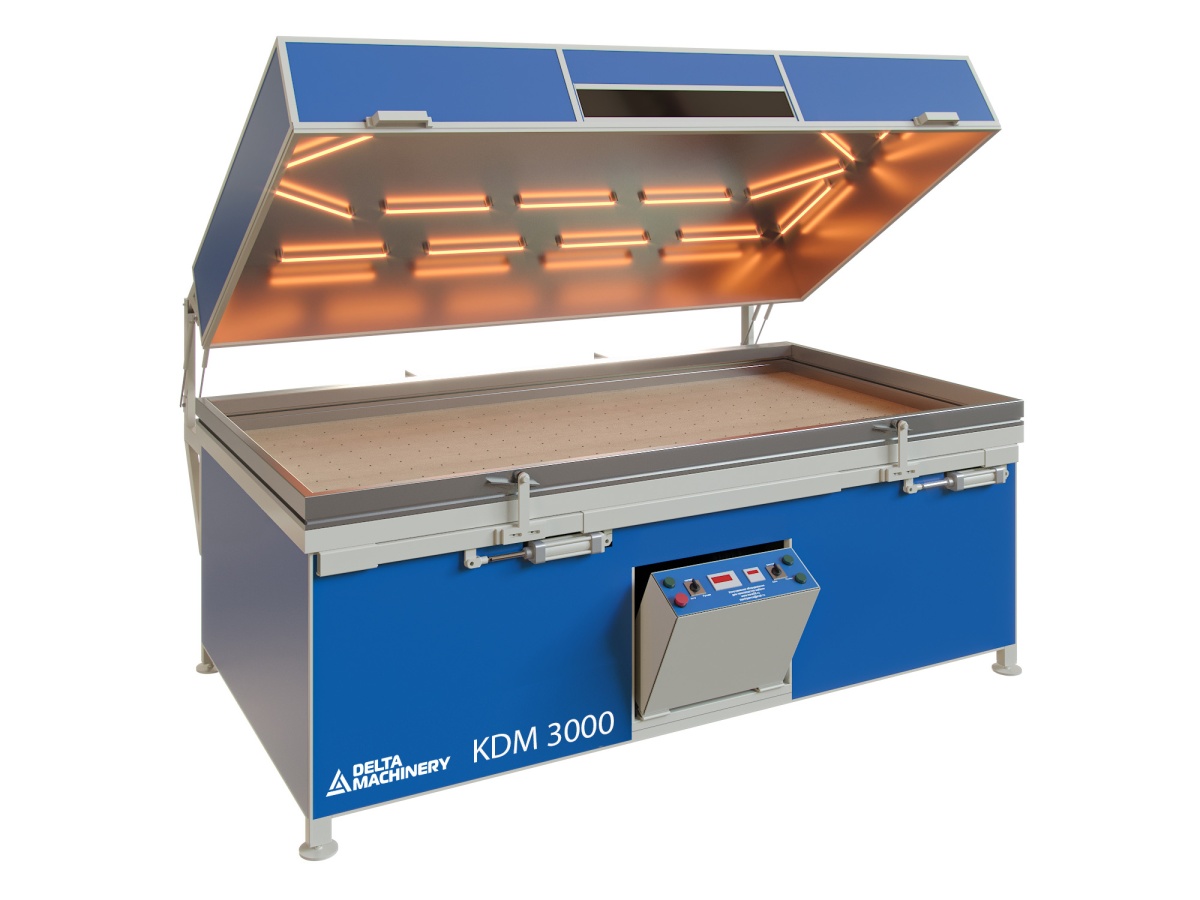

Термо-вакуумный пресс KDM 3000 с откидным термомодулем и пневматическими зажимами

Назначение

Вакуумный пресс KDM 3000 в модификации с откидным термомодулем отличается от других прессов, производимых нами, тем, что для открытия термомодуля в данной модификации используются газовые упоры. А так же, в данной модификации в базовом исполнении устанавливаются пневматические зажимы прижимной рамки. Они нужны для ускорения работы пресса, т.к. оператору не нужно производить никаких ручных действий с защёлками, они управляются с пульта вакуумного пресса.

Термомодуль откидывается в одну из сторон по типу "книги", тем самым позволяя экономить пространство в помещении, когда нет возможности разместить вакуумный пресс с откатным термомодулем.

Доступ к рабочему столу в модификации с откидным термомодулем имеется только с 3-х сторон.

Модификация

Вакуумный пресс KDM 3000 в модификации с откидным термомодулем отличается от других прессов, производимых нами, тем, что для открытия термомодуля в данной модификации используются газовые упоры. А так же, в данной модификации в базовом исполнении устанавливаются пневматические зажимы прижимной рамки. Они нужны для ускорения работы пресса, т.к. оператору не нужно производить никаких ручных действий с защёлками, они управляются с пульта вакуумного пресса.

Термомодуль откидывается в одну из сторон по типу "книги", тем самым позволяя экономить пространство в помещении, когда нет возможности разместить вакуумный пресс с откатным термомодулем.

Доступ к рабочему столу в модификации с откидным термомодулем имеется только с 3-х сторон.

Конструктивные особенности

1.  Откидной термомодуль на специальных гидравлических упорах способствует легкому открытию/закрытию термомодуля без приложения усилий со стороны оператора. Вертикальный подъем термомодуля делает станок компактным, что позволяет задействовать его в небольших производственных фабриках, доступ к рабочему столу имеется с 3-х сторон.

2. Термостойкое тонированное окно в крышке термомодуля, которое помогает визуально контролировать процесс во время работы станка.

3. Внутренняя обшивка термомодуля со специальным термоотражающим материалом, а также уникальное расположение нагревающих ламп способствуют равномерному прогреву плёнки по всему периметру рабочего поля. В станке используются кварцевые лампы нагрева, блоки которых образуют несколько независимых контуров. Микрокомпьютер управляет нагревом каждого отдельного контура, а это в свою очередь приводит к равномерному нагреву всей плоскости плёнки при условии, что выставлена оптимальная температура. Экраны, которые обладают повышенной отражающей способностью, служат для эффективного распределение теплового излучения, а также значительно снижают нагрев внешних поверхностей крышки.

4. Прижимная рамка на специальных пневмоупорах помогает жестко зафиксировать облицовочный материал (плёнку ПВХ, шпон, пластик, текстурированную бумагу) перед процессом облицовки мебельных фасадов.

5. Защёлки прижимной рамки, в базовой комплектации – усиленные, механические. Так же возможна установка пневматических защелок (дополнительная опция) для их автоматической работы с пульта управления и экономии времени оператора (нет необходимости защелкивать каждую защёлку вручную).

6. Рабочий стол с покрытием МДФ для корректной работы вакуумной системы без потери давления. Так же возможно сделать рабочий стол из оцинкованного листа (дополнительная опция).

7. Выдвижной пульт управления для безопасной и удобной транспортировки станка, а также для удобства во время работы. Выдвижной механизм, в отличии от статичного, защищает пульт управления от повреждения и предотвращает случайное травмирование оператора.

8. Регулируемые опорные пластины в качестве «ног» станка помогают установить его по уровню даже при отсутствии ровного пола в рабочем помещении.

9. Вакуумный пластинчато-роторный насос с масляным уплотнением в базовой комплектации станка. Обладает высокой мощностью, обеспечивает заявленный паспортный уровень вакуума. В отличии от водокольцевых насосов, масляные пластинчато-роторные вакуумные насосы не перегреваются и не кипят.

Дополнительные опции

1. Автоматическая регулировка вакуума, позволяет поддерживать постоянный уровень вакуума во время работы пресса. Актуально при облицовке гнутых и глубоких фасадов.

2. Пневмоприжимы на прижимную рамку для автоматической работы с пульта управления и экономии времени оператора (нет необходимости защелкивать каждую защёлку вручную).

3. Термомодуль с пневматическим подъемом, в отличии от откидного термомодуля предоставляет доступ к рабочему столу с 4-х сторон. Можно укомплектовать данной опцией любой вакуумный пресс (за исключением откатных модификаций). Так же у нас есть готовое решение - вакуумный пресс с пневматическим подъемом термомодуля.

4. Подъемный рабочий стол - специальный механизм обеспечивает ход рабочего стола вверх и вниз. Данная опция необходима при облицовке криволинейных заготовок или заготовок большой высоты. Можно укомплектовать данной опцией любой вакуумный пресс. Так же у нас есть готовое решение - вакуумный пресс с подъемным рабочим столом.

5. Покрытие рабочего стола - оцинкованный лист. Его преимущество заключается в том, что при обрезке плёнки, после окончания процесса вакуумирования, оцинкованный лист не повреждается ножом, в отличии от МДФ, но у рабочего стола с оцинкованным листом есть один существенный минус - он хуже пропускает вакуум, потому что в данном случае стол "не дышит" в отличии от покрытия МДФ. Мы не рекомендуем использовать оцинкованный лист для облицовки глубоких фасадов и фасадов с глубокой фрезеровкой.

6. Быстросъемное крепление мембраны (мембрана не включена в стоимость пресса, приобретается отдельно).
