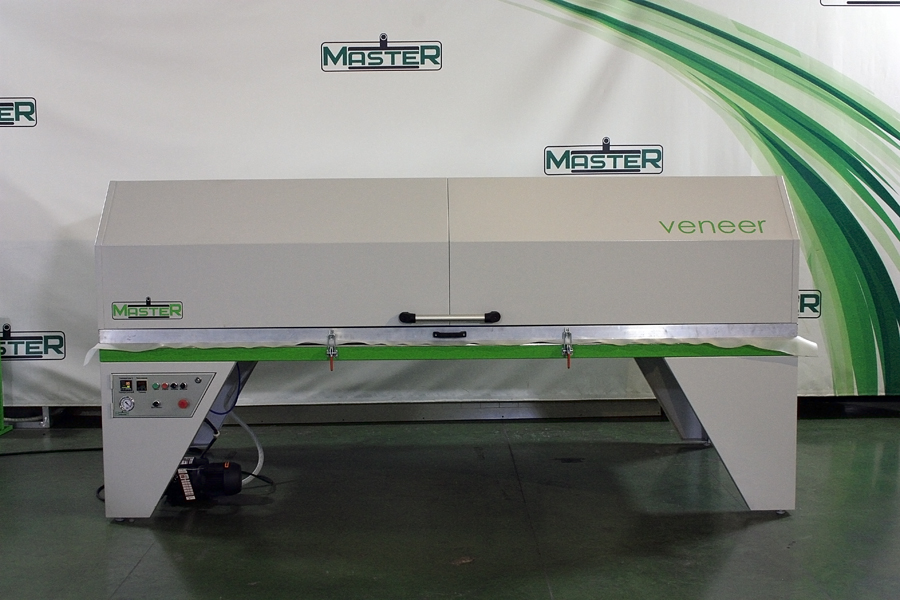

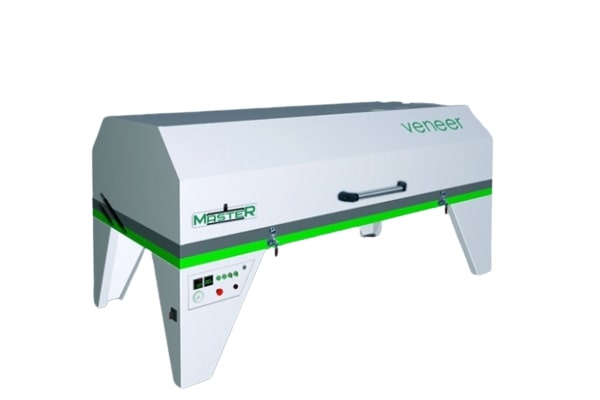

Вакуумный пресс Master Veneer
Артикул: 7358
Рабочая зона: 1400х2900 мм
Мощность: 6,8 кВт
Вес: 500 кг
Назначение
Мембранно-вакуумный пресс Master Veneer предназначен для работы со шпоном. Размер рабочей поверхности стола 1400х2900 мм., позволит шпонировать длинные детали. Нагревательный модуль мембранно-вакуумного пресса Master Veneer сконструирован с учетом возможности покрытия шпоном гнутоклееных изделий, высотой до 600 мм, при этом нагревательный модуль будет полностью закрыт, в отличии от аналогичных прессов, которые позволяют покрывать заготовки 600 мм только с открытым нагревательным модулем, путем холодного прессования. Мембранно-вакуумный пресс Master Veneer оснащен надежным вакуумным насосом Busch, производство Германия.
Применение
Пресс применяется на предприятиях и в цехах по производству мебели, фасадов и дверей, а также в других деревообрабатывающих производствах.
Преимущества
При своей невысокой цене, среди прессов данного уровня и оптимальной комплектации, Master Veneer превосходит своих конкурентов по качеству сборки, качеству комплектующий и качеству выпускаемой продукции, показывая высокую производительность, при сравнительно малом энергопотреблении.
Схема обработки
Изделия
Конструктивные особенности
.jpg) |

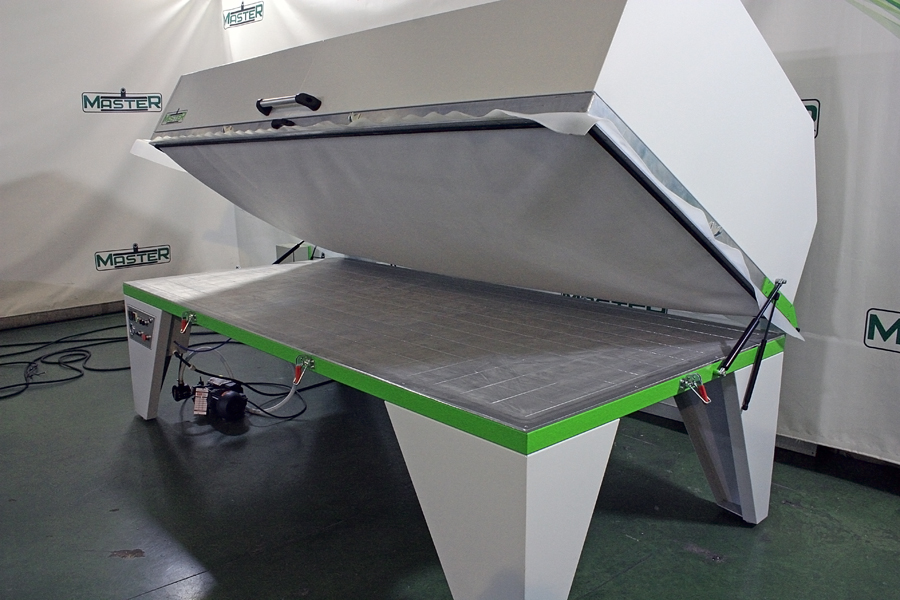

Рабочий стол Конструкция рабочего стола позволяет облицовывать как плоские, так и радиусные детали высотой до 600 мм. Поверхность стола изготовлена из алюминия толщиной 8 мм. |
.jpg) |

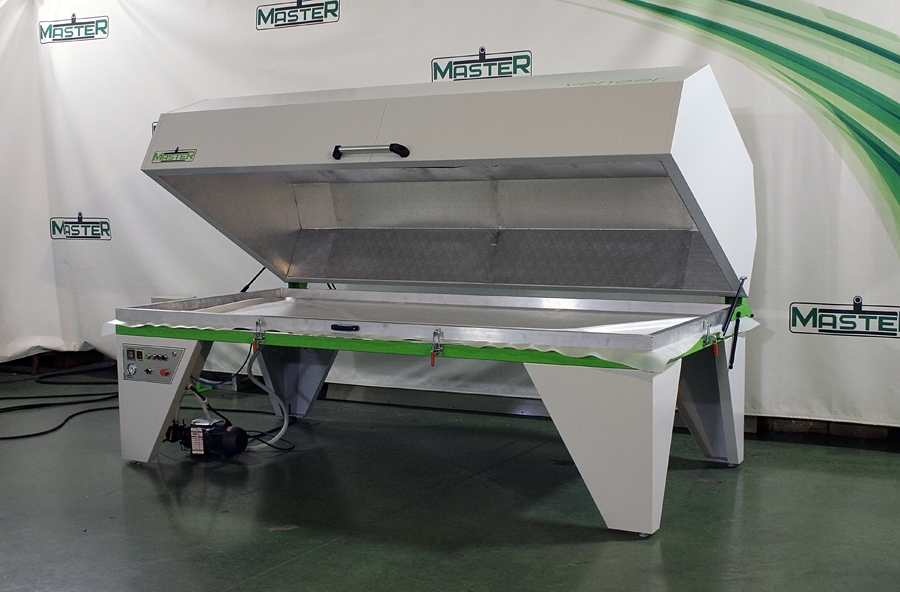

Пружинно-рычажная система подъема термомодуля компенсирует вес нагревательного колпака и не требует от оператора усилий при загрузке/выгрузке деталей. Доступ к рабочему столу с 4х сторон. |
.jpg) |
Термомодуль Закрытая конструкция термомодуля исключает влияние сквозняков вызывающих коробление и изменение цвета пленки. Смотровое окно позволяет визуально контролировать процесс прессования |
.jpg) |
Вакуумный насос
Немецкий вакуумный насос фирмы Busch R5 21 производительностью 21 кубометр в час обеспечивает прессование с коэффициентом вакуума до 0,95 |
.jpg) |

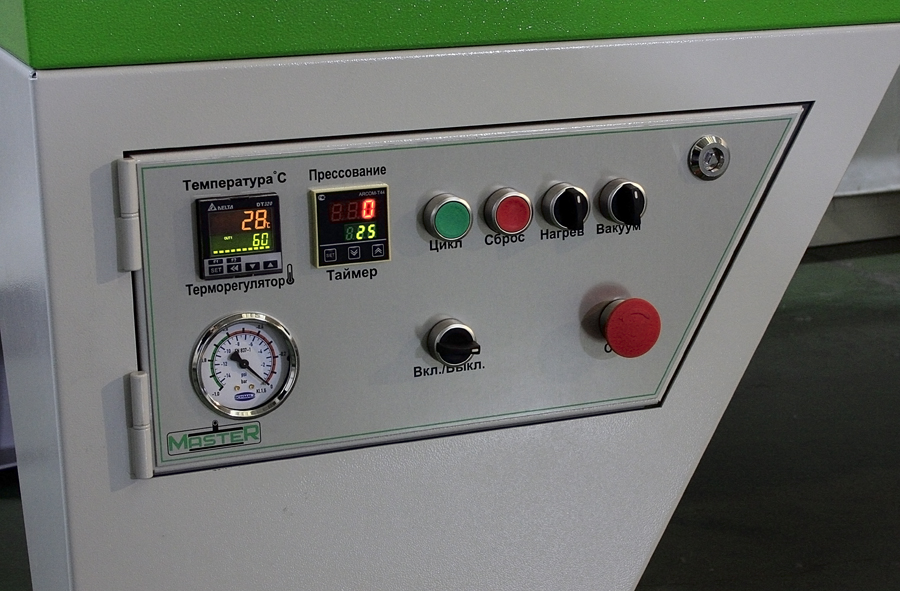

Система управления
Пульт управления позволяет работать в ручном (пошаговом) и автоматическом режиме. Использование в системе управления трехфазного инверторного регулятора мощности позволяет плавно изменять мощность нагрева, что исключает неравномерность прогрева пленки и частый выход из строя нагревательных ламп. |
| Дополнительно | |
.jpg) |
Мембрана
Термостойкая силиконовая мембрана позволяет проводить облицовку проницаемыми для воздуха материалами (шпон и бумага), а также используется для изготовления гнутоклеенных деталей из шпона и MDF |
.jpg) |
Пин-система для вакуумных прессов
Пин-система исключает изготовление ложементов под заготовки, ускоряет работу оператора. |
.jpg) |
Передвижная стойка для рулонов пленки ПВХ Позволяет устанавливать 6 рулонов пленки ПВХ. Предназначена для поочередного использования одного из видов пленки при работе пресса, а так же для быстрой смене рулонов. |
.jpg) |
Нож
Позволяет быстро и надежно обрезать излишки пленки с фасада после прессования. |
